横形マシニング用パレット

製品一覧

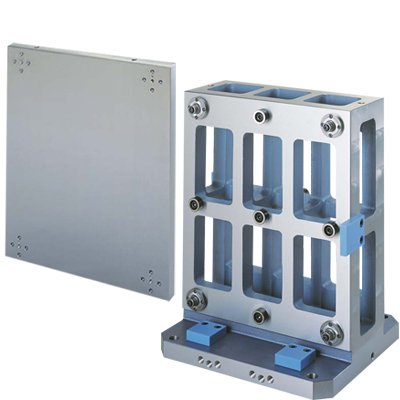

アングルプレート（1面イケール）

画像

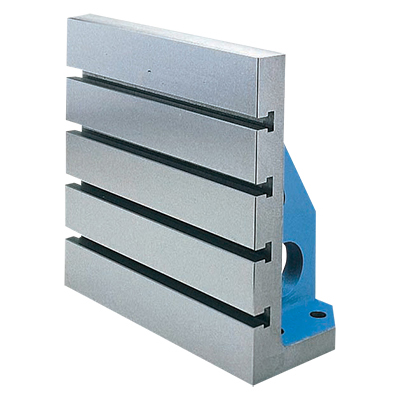

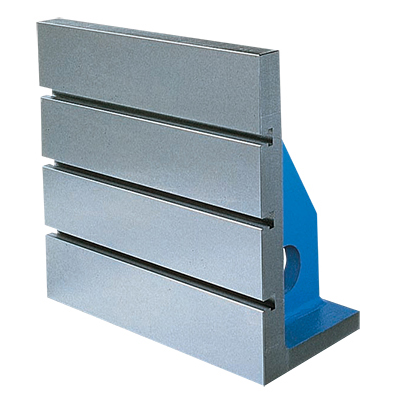

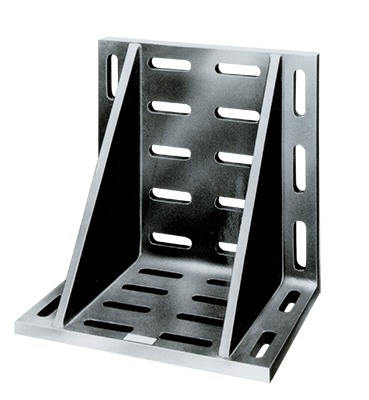

名称 大型アングルプレート(イケール)MC精密アングルプレート(T溝タイプ)MC精密アングルプレート(T溝タイプ)大型アングルプレート
ベースサイズ(幅・奥行) 400x230～ 360x200～ 300x150～ 300x350～
使用面 長穴幅25～ T溝巾18～ T溝巾18～ T溝巾22～
操作タイプ - - - -
画像

名称 大型アングルプレートマグネットチャック付きMCアングルプレートセット
ベースサイズ(幅・奥行) 400x600～ 500x370～
使用面 T溝巾22～ マグネットチャックMTB
操作タイプ - 電気(磁力切替式)

2面イケール

画像

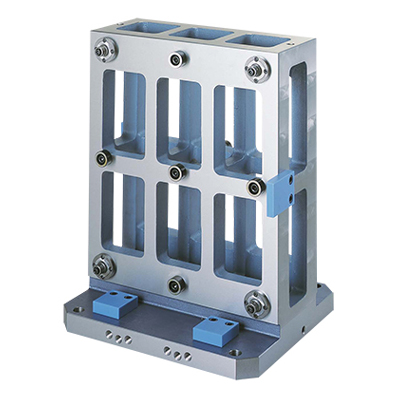

名称 インデックステーブル付ツーリングブロックMCツーリングブロック(2面軽量タイプ)MCツーリングブロック(2面スタンダードタイプ)MCツーリングブロック(2面スタンダードタイプT溝仕様)
ベースサイズ(幅・奥行) 500x500～ 300x300～ 300x300～ 400x400～
使用面 インデックステーブル フラット フラット T溝巾18～
操作タイプ ネジ式 - - -
画像

名称 MCツーリングブロック(2面スタンダードタイプタップ穴仕様)MCツーリングブロック(2面オーバーハングタイプ)マグネットチャック付きMCツーリングブロックセット
ベースサイズ(幅・奥行) 400x400～ 400x400～ 500x500～
使用面 タップ穴M16～ フラット マグネットチャックMTB
操作タイプ - - -

3面イケール

画像

名称 MCツーリングブロック(3面スタンダードタイプ)
ベースサイズ(幅・奥行) 400x400～
使用面 フラット
操作タイプ -

4面イケール

画像

名称 MCツーリングブロック(4面軽量タイプ)MCツーリングブロック(4面スタンダードタイプ)MCツーリングブロック(4面スタンダードタイプT溝仕様)MCツーリングブロック(4面スタンダードタイプタップ穴仕様)
ベースサイズ(幅・奥行) 300x300～ 300x300～ 400x400～ 400x400～
使用面 フラット フラット T溝巾18～ タップ穴M16～
操作タイプ - - - -
画像

名称 MCツーリングブロック(4面十字タイプ)ロックタイトCV精密マシンバイス付4面イケール
ベースサイズ(幅・奥行) 300x300～ 400x400～
使用面 フラット バイスLTCV
操作タイプ - ネジ式

6面イケール

画像

名称 MCツーリングブロック(6面タイプ)
ベースサイズ(幅・奥行) 400x400～
使用面 フラット
操作タイプ -

8面イケール

画像

名称 MCツーリングブロック(8面タイプ)
ベースサイズ(幅・奥行) 400x400～
使用面 フラット
操作タイプ -

多面イケール

画像

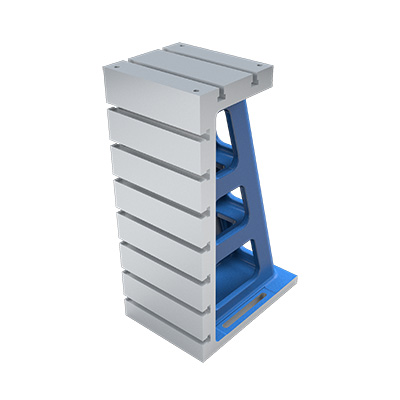

名称 コンパクトツーリングブロック
ベースサイズ(幅・奥行) 200x130～
使用面 フラット
操作タイプ -

パレット

画像

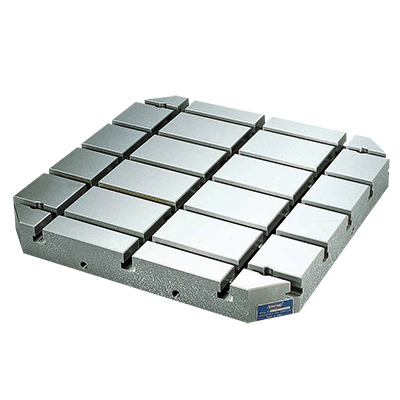

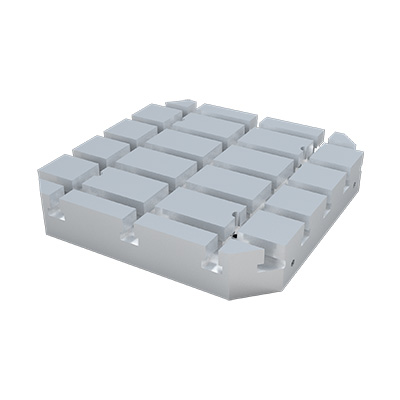

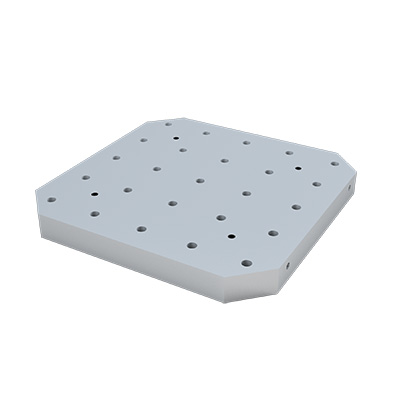

名称 MCパレットサブテーブル(タップ穴タイプ)MCパレットサブテーブル(取付穴タイプ)MCパレットサブテーブル(T溝タイプ)ハイトベース(T溝仕様)
ベースサイズ(幅・奥行) 400x400～ 400x400～ 400x400～ 400x400～
使用面 タップ穴M16～ 取付穴M16用 T溝巾18～ フラット
操作タイプ - - - -
画像

名称 ハイトベース(スタンダード仕様)
ベースサイズ(幅・奥行) 400x400～
使用面 T溝巾18～
操作タイプ -

イケール交換システム

画像

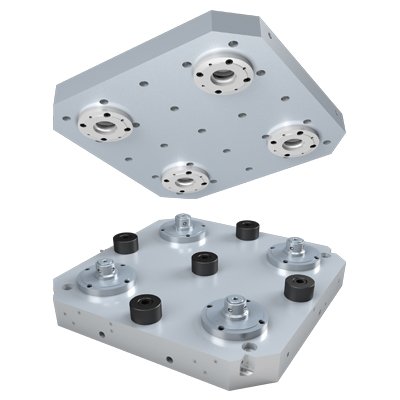

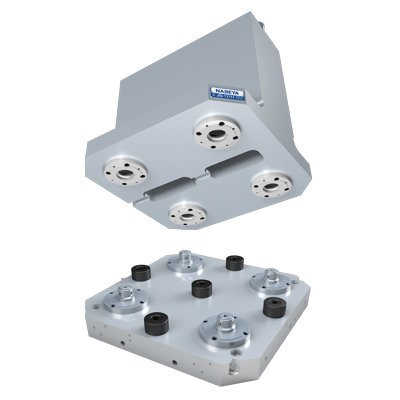

名称 2面イケール/油圧式・単動タイプ/3μm以内4面イケール/油圧式・単動タイプ/3μm以内Q-ロック内蔵マシンパレット(2面イケール油圧)Q-ロック内蔵マシンパレット(4面イケール油圧)
ベースサイズ(幅・奥行) 400x400～ 400x400～ 500x400～ 500x400～
使用面 フラット フラット 交換プレート500x400 交換プレート500x400
操作タイプ 2面イケール 4面イケール 油圧式・単動 油圧式・単動

パレット交換システム

画像

名称 タップ穴・T溝パレット/油圧式・単動タイプ/3μm以内フラットパレット/サイドレンチ操作タイプ/3μm以内MCツーリングブロック(2面プレート取付タイプ)Q-ロック内蔵パレットテーブル
ベースサイズ(幅・奥行) 400x400～ 400x400～ 400x300～ 400x400～
使用面 タップ/T溝 フラット 交換プレート400x400 交換プレート400x400
操作タイプ 交換プレート400x400 交換プレート400x400 - ネジ式
画像

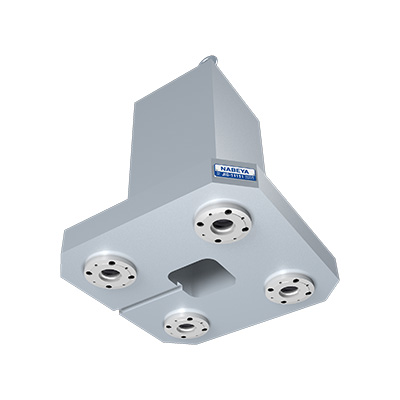

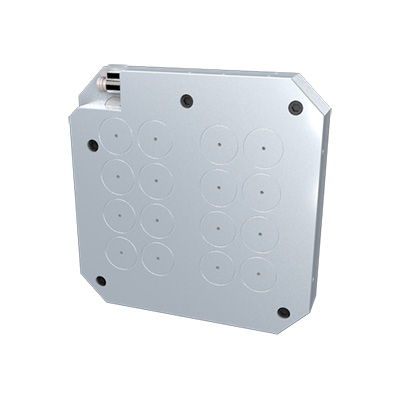

名称 Q-ロック内蔵プレート(フラット)Q-ロック内蔵マシンパレット本体(油圧)Q-ロック内蔵マシンパレット(タップ穴油圧)Q-ロック内蔵マシンパレット(T溝油圧)
ベースサイズ(幅・奥行) 400x400～ 500x400～ 500x400～ 500x400～
使用面 交換プレート400x400 交換プレート500x400 交換プレート500x400 交換プレート500x400
操作タイプ ネジ式 油圧式・単動 油圧式・単動 油圧式・単動
画像

名称 Q-ロック内蔵マシンパレット(2面イケール油圧)Q-ロック内蔵マシンパレット(4面イケール油圧)Q-ロック内蔵丸型プレート本体Q-ロック内蔵丸型交換用プレート(フラット)
ベースサイズ(幅・奥行) 500x400～ 500x400～ φ300～ φ300～
使用面 交換プレート500x400 交換プレート500x400 交換プレートφ300 交換プレートφ300
操作タイプ 油圧式・単動 油圧式・単動 ネジ式 -
画像

名称 Q-ロック内蔵丸型交換用プレート(5軸バイス付き)Q-ロック内蔵丸型交換用プレート(チャック付き)
ベースサイズ(幅・奥行) φ300～ φ300～
使用面 交換プレートφ300 交換プレートφ300
操作タイプ ネジ式 ネジ式

ポスト面パレット交換システム

画像

名称 2面イケール・フラットパレット/上面レンチ操作タイプ/3μm以内フラット・マグネットチャック・スクロールチャックパレット/サイドレンチ操作タイプ/3μm以内バイスパレット/サイドレンチ操作タイプ/3μm以内4面イケール・フラットパレット/上面レンチ操作タイプ/3μm以内
ベースサイズ(幅・奥行) 400x400～ 400x400～ 400x400～ 400x400～
使用面 交換プレート400x485 交換プレート400x425 交換バイスLTCV 交換プレート200x485
操作タイプ - - - -
画像

名称 Q-ロック内蔵4面イケールQ-ロック内蔵2面イケールQ-ロック内蔵イケール用取付プレートQ-ロック内蔵イケール用取付プレート
ベースサイズ(幅・奥行) 400x400～ 400x400～ 400x400～ 400x400～
使用面 交換プレート200x485 交換プレート400x485 交換プレート200x485 交換プレート400x485
操作タイプ ネジ式 ネジ式 ネジ式 ネジ式
画像

名称 Q-ロック内蔵バイス用4面イケールQ-ロック直付け用マシンバイスQ-ロック内蔵2面イケール(サイド)2面イケール用交換プレート(フラット)
ベースサイズ(幅・奥行) 400x400～ 400x400～ 400x400～ -
使用面 交換バイスLTCV 交換バイスLTCV 交換プレート400x400 交換プレート405x425
操作タイプ ネジ式 ネジ式 ネジ式 -
画像

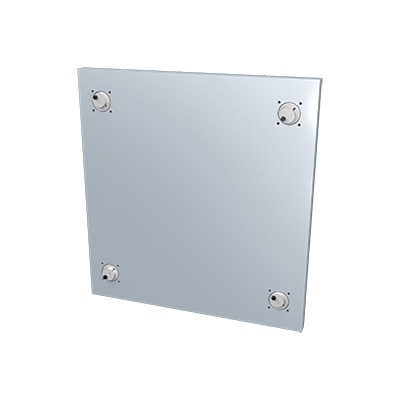

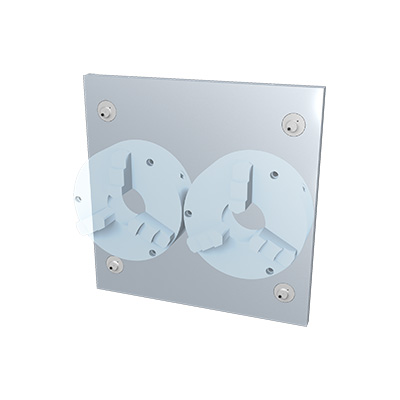

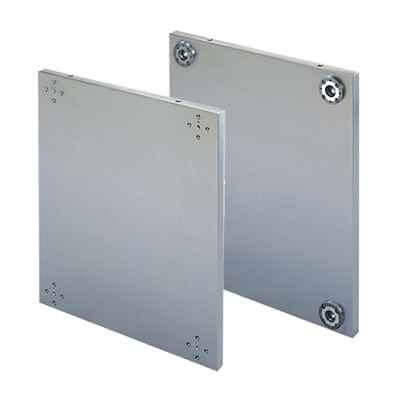

名称 2面イケール用交換プレート(マグネットチャック付き)2面イケール用交換プレート(チャック付き)
ベースサイズ(幅・奥行) - -
使用面 交換プレート405x425 交換プレート405x425
操作タイプ - ネジ式
