Q-ロック内蔵イケール用取付プレート

E-9659P

仕様/価格 (1枚価格)

オーダー
No.
No. 全巾 全長 厚み ロケート
ブッシュNo.
クランプ
ブッシュNo.
質量
kg
価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
983084 TBQ400TS-PL 400 485 30 QLT26RB QLT26CB 46 256,000 × お問合わせ 追加 DL DL
968874 TBQ500TS-PL 500 580 30 QLT26RB QLT26CB 67 282,000 × お問合わせ 追加 DL DL
968875 TBQ630TS-PL 630 680 35 QLT32RB QLT32CB 100 390,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダー
No.
No. A B C D E F G H I
983084 TBQ400TS-PL 400 485 30 40 320 50 400 0.02 10
968874 TBQ500TS-PL 500 580 30 50 400 40 500 0.02 10
968875 TBQ630TS-PL 630 680 35 65 500 40 600 0.02 12

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
Q-ロック内蔵イケール用取付プレート プレート:S55C
Q-ロックエレメント:SCM440
Q-ロックエレメント:無電解メッキ Q-ロックエレメント:焼入(HRC55)

特長

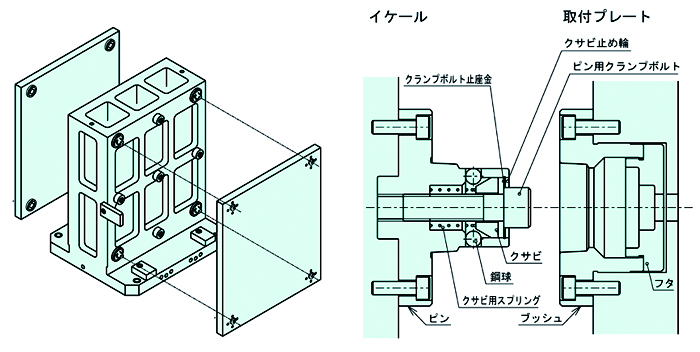

■Q-ロック内蔵2面イケール専用の取付プレートです。
■基準穴は、焼入ブッシュ入りで、ピッチは±0.015の高精度に仕上げてあります。
■ユーザー様でワークに合った穴・溝加工を施し、イケールの取付プレートとしてお使いください。

[付属品]
アイボルト

※お客様の仕様に合わせた特殊品も承ります。

使用例
