MCツーリングブロック(4面軽量・フラットベースタイプ)

E-1426

  • MCツーリングブロック(4面軽量・フラットベースタイプ) PIC1

  • MCツーリングブロック(4面軽量・フラットベースタイプ) PIC1

仕様・価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. ベース寸法 全高 ポスト巾 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
166660 TBLF04-25055 400 550 250.8 141 426,000 × お問合わせ 追加 DL DL
166658 TBLF04-25060 400 600 250.8 150 443,000 × お問合わせ 追加 DL DL
166661 TBLF04-22065 400 650 225.8 149 441,000 × お問合わせ 追加 DL DL
166656 TBLF04-25065 400 650 250.8 158 463,000 × お問合わせ 追加 DL DL
166657 TBLF04-20070 400 700 201 147 436,000 × お問合わせ 追加 DL DL
166659 TBLF04-22070 400 700 226 157 459,000 × お問合わせ 追加 DL DL
166662 TBLF04-25070 400 700 251 167 483,000 × お問合わせ 追加 DL DL
166669 TBLF05-35055 500 550 350.8 198 550,000 × お問合わせ 追加 DL DL
166672 TBLF05-35060 500 600 350.8 210 575,000 × お問合わせ 追加 DL DL
166675 TBLF05-30065 500 650 300.8 208 565,000 × お問合わせ 追加 DL DL
166678 TBLF05-35065 500 650 350.8 223 605,000 × お問合わせ 追加 DL DL
166665 TBLF05-30070 500 700 301 218 590,000 × お問合わせ 追加 DL DL
166667 TBLF05-35070 500 700 351 235 630,000 × お問合わせ 追加 DL DL
166670 TBLF05-25075 500 750 251 208 565,000 × お問合わせ 追加 DL DL
166673 TBLF05-30075 500 750 301 229 610,000 × お問合わせ 追加 DL DL
166676 TBLF05-35075 500 750 351 248 655,000 × お問合わせ 追加 DL DL
166679 TBLF05-25080 500 800 251 217 585,000 × お問合わせ 追加 DL DL
166663 TBLF05-30080 500 800 301 240 635,000 × お問合わせ 追加 DL DL
166664 TBLF05-35080 500 800 351 260 680,000 × お問合わせ 追加 DL DL
166666 TBLF05-25085 500 850 251 226 600,000 × お問合わせ 追加 DL DL
166668 TBLF05-30085 500 850 301 250 655,000 × お問合わせ 追加 DL DL
166671 TBLF05-35085 500 850 351 273 705,000 × お問合わせ 追加 DL DL
166674 TBLF05-25090 500 900 251 235 620,000 × お問合わせ 追加 DL DL
166677 TBLF05-30090 500 900 301 261 675,000 × お問合わせ 追加 DL DL
166680 TBLF05-35090 500 900 351 285 735,000 × お問合わせ 追加 DL DL
166687 TBLF06-45070 630 700 452 418 980,000 × お問合わせ 追加 DL DL
166690 TBLF06-45075 630 750 452 440 1,020,000 × お問合わせ 追加 DL DL
166693 TBLF06-40080 630 800 402 431 995,000 × お問合わせ 追加 DL DL
166683 TBLF06-45080 630 800 452 462 1,060,000 × お問合わせ 追加 DL DL
166685 TBLF06-40085 630 850 402 450 1,030,000 × お問合わせ 追加 DL DL
166688 TBLF06-45085 630 850 452 485 1,100,000 × お問合わせ 追加 DL DL
166691 TBLF06-35090 630 900 352 432 995,000 × お問合わせ 追加 DL DL
166694 TBLF06-40090 630 900 402 470 1,070,000 × お問合わせ 追加 DL DL
166681 TBLF06-45090 630 900 452 507 1,150,000 × お問合わせ 追加 DL DL
166682 TBLF06-35095 630 950 352 449 1,030,000 × お問合わせ 追加 DL DL
166684 TBLF06-40095 630 950 402 490 1,110,000 × お問合わせ 追加 DL DL
166686 TBLF06-45095 630 950 452 529 1,190,000 × お問合わせ 追加 DL DL
166689 TBLF06-35100 630 1000 352 466 1,060,000 × お問合わせ 追加 DL DL
166692 TBLF06-40100 630 1000 402 509 1,150,000 × お問合わせ 追加 DL DL
166695 TBLF06-45100 630 1000 452 551 1,230,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G 取付穴径 取付穴数 H I J K L
166660 TBLF04-25055 400 550 250.8 74.6 50 25 320 φ18 4 145 110 225 0.02/300 0.02/300
166658 TBLF04-25060 400 600 250.8 74.6 50 25 320 φ18 4 145 110 225 0.02/300 0.02/300
166661 TBLF04-22065 400 650 225.8 87.1 50 25 320 φ18 4 145 110 225 0.02/300 0.02/300
166656 TBLF04-25065 400 650 250.8 74.6 50 25 320 φ18 4 145 110 225 0.02/300 0.02/300
166657 TBLF04-20070 400 700 201 99.5 50 25 320 φ18 4 145 110 225 0.02/300 0.02/300
166659 TBLF04-22070 400 700 226 87 50 25 320 φ18 4 145 110 225 0.02/300 0.02/300
166662 TBLF04-25070 400 700 251 74.5 50 25 320 φ18 4 145 110 225 0.02/300 0.02/300
166669 TBLF05-35055 500 550 350.8 74.6 50 25 400 φ18 4 175 150 275 0.02/300 0.02/300
166672 TBLF05-35060 500 600 350.8 74.6 50 25 400 φ18 4 175 150 275 0.02/300 0.02/300
166675 TBLF05-30065 500 650 300.8 99.6 50 25 400 φ18 4 175 150 275 0.02/300 0.02/300
166678 TBLF05-35065 500 650 350.8 74.6 50 25 400 φ18 4 175 150 275 0.02/300 0.02/300
166665 TBLF05-30070 500 700 301 99.5 50 25 400 φ18 4 175 150 275 0.02/300 0.02/300
166667 TBLF05-35070 500 700 351 74.5 50 25 400 φ18 4 175 150 275 0.02/300 0.02/300
166670 TBLF05-25075 500 750 251 124.5 50 25 400 φ18 4 175 150 275 0.02/300 0.02/300
166673 TBLF05-30075 500 750 301 99.5 50 25 400 φ18 4 175 150 275 0.02/300 0.02/300
166676 TBLF05-35075 500 750 351 74.5 50 25 400 φ18 4 175 150 275 0.02/300 0.02/300
166679 TBLF05-25080 500 800 251 124.5 50 25 400 φ18 4 175 150 275 0.02/300 0.02/300
166663 TBLF05-30080 500 800 301 99.5 50 25 400 φ18 4 175 150 275 0.02/300 0.02/300
166664 TBLF05-35080 500 800 351 74.5 50 25 400 φ18 4 175 150 275 0.02/300 0.02/300
166666 TBLF05-25085 500 850 251 124.5 50 25 400 φ18 4 175 150 275 0.02/300 0.01/100
166668 TBLF05-30085 500 850 301 99.5 50 25 400 φ18 4 175 150 275 0.02/300 0.01/100
166671 TBLF05-35085 500 850 351 74.5 50 25 400 φ18 4 175 150 275 0.02/300 0.01/100
166674 TBLF05-25090 500 900 251 124.5 50 25 400 φ18 4 175 150 275 0.02/300 0.01/100
166677 TBLF05-30090 500 900 301 99.5 50 25 400 φ18 4 175 150 275 0.02/300 0.01/100
166680 TBLF05-35090 500 900 351 74.5 50 25 400 φ18 4 175 150 275 0.02/300 0.01/100
166687 TBLF06-45070 630 700 452 89 90 35 500 φ18 6 215 200 340 0.02/300 0.01/100
166690 TBLF06-45075 630 750 452 89 90 35 500 φ18 6 215 200 340 0.02/300 0.01/100
166693 TBLF06-40080 630 800 402 114 100 35 500 φ18 6 215 200 340 0.02/300 0.01/100
166683 TBLF06-45080 630 800 452 89 90 35 500 φ18 6 215 200 340 0.02/300 0.01/100
166685 TBLF06-40085 630 850 402 114 100 35 500 φ18 6 215 200 340 0.02/300 0.01/100
166688 TBLF06-45085 630 850 452 89 90 35 500 φ18 6 215 200 340 0.02/300 0.01/100
166691 TBLF06-35090 630 900 352 139 110 35 500 φ18 6 215 200 340 0.02/300 0.01/100
166694 TBLF06-40090 630 900 402 114 100 35 500 φ18 6 215 200 340 0.02/300 0.01/100
166681 TBLF06-45090 630 900 452 89 90 35 500 φ18 6 215 200 340 0.02/300 0.01/100
166682 TBLF06-35095 630 950 352 139 110 35 500 φ18 6 215 200 340 0.02/300 0.01/100
166684 TBLF06-40095 630 950 402 114 100 35 500 φ18 6 215 200 340 0.02/300 0.01/100
166686 TBLF06-45095 630 950 452 89 90 35 500 φ18 6 215 200 340 0.02/300 0.01/100
166689 TBLF06-35100 630 1000 352 139 110 35 500 φ18 6 215 200 340 0.02/300 0.01/100
166692 TBLF06-40100 630 1000 402 114 100 35 500 φ18 6 215 200 340 0.02/300 0.01/100
166695 TBLF06-45100 630 1000 452 89 90 35 500 φ18 6 215 200 340 0.02/300 0.01/100

仕様・価格 オプション　研削仕上げ・座の上面加工

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
№ K L 価格
□400 0.01/500 0.02/300 80,000
□500（高さ800まで） 0.01/500 0.02/300 107,000
□500（高さ850以上） 0.01/500 0.01/100 160,000
□630（高さ800まで） 0.01/500 0.02/300 134,000
□630（高さ850以上） 0.01/500 0.01/100 214,000

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
MCツーリングブロック(4面軽量・フラットベースタイプ) FC250 焼鈍 塗装(黒皮部)

特長

■軽量化により加工可能ワークの対象が拡大
ベースを軽量化することで、ワークとジグの総重量をマシニングセンタの積載制限内に収め、より重いワークの加工が可能になります。
剛性を保ちつつ、リブ構造などで最適設計されており、類似のスタンダードタイプ（TBS○S）と比べて約30％の軽量化を実現しています。
これにより、複数台に分散せず1台の機械にワークを集約でき、機械稼働率の向上、リードタイムも把握しやすくなります。

■設置後すぐに加工が可能
使用面は直角・平行を仕上げてあるため、設置後すぐにご使用いただけます。
加工するワークやご使用されるジグに合わせて溝やタップ穴などの追加工ができます。
直角/平行/面粗さの精度が求められる場合は、高精度仕上げのオプション仕様があります。
また使用面はご使用の機械と同一精度に仕上げられるように、セルフカット代（0.4～0.5mm）を設けています。

■サイズが大きなワークを取り付けできる
座部分が傾斜形状の軽量・傾斜ベースタイプ（TBL）と比較して、座がフラットで使用面が大きく確保されています。
ジグの構築範囲が広くなり、サイズの大きなワークを取り付けできます。

[付属品]
天蓋・天蓋取付ボルト・アイボルト

※お客様の仕様に合わせた特殊品も承ります。

構成図

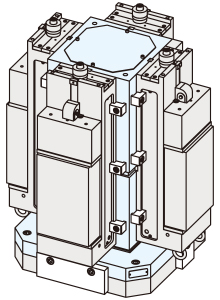

使用例

マシニングセンタの積載重量制限内で加工するワークの対象範囲を拡大することを目的に開発された4面ツーリングブロックです。

横形マシニングセンタでワーク/ジグパレットを取り付けて加工するジグベースとしてご使用いただけます。

使用方法

機械テーブルに取付けて使用します。

取付方法は「取付方法」をご覧ください。

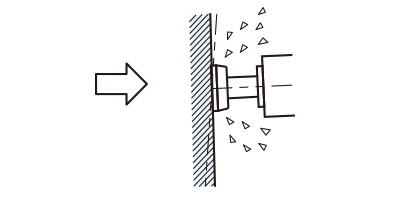

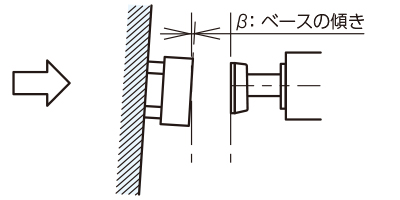

●セルフカットについて

本製品の使用面には、精度の調整ができるように0.4～0.5mmのセルフカット代が設けられています。

ご使用される環境に合わせて、機械でセルフカットを行い精度の調整を行ってください。



  • いかなる工作物でも厳密には、誤差ゼロではありません。ご使用機械も同様に許容範囲内での誤差があります。



    　　

  • ご使用機械の誤差・ベースエレメントの誤差・位置決め等の治具の誤差が重なれば、大きな誤差が生じる可能性があります。



  • ご使用機械でセルフカットを行なえば機械と合った精度に仕上がります。

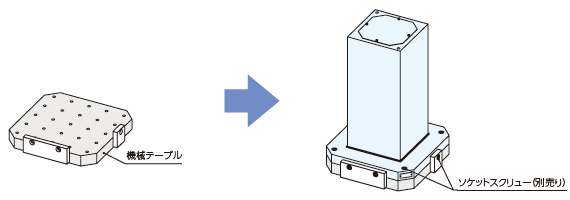

取付方法

機械テーブルに設置し、エッジロケーターで引き込んで本製品を取り付けてください。

取付に必要なソケットスクリュー（M16）は別売りです。





■注意事項

機械の最大積載重量、旋回径に注意した上で取り付けて下さい。

特注品対応

特注品対応を承っております。



▼対応範囲

　・カタログ掲載品への追加工

　・寸法変更品の製作

　・専用設計品の製作



詳細は以下よりご確認いただけます。



特注品対応についてはこちら

修理対応

本製品の修理対応は行っておりません。

異常がみられる場合は、新しい製品との交換をお願いします。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。

そのままにしておくと作動不良・精度不良の原因になります。

工作機械から取り外して保管する場合は、切削水、切粉等を完全に取り除いた後、防錆油を必要部位に塗布した状態で低湿度の場所で保管してください。

選定方法

本製品の選定は以下を考慮して行います。



1.サイズの選定

機械テーブルと同サイズのものを選定するのが一般的です。

横形マシニングセンタではJIS規格にてテーブル仕様が規定されています。

本製品はこのJIS規格に基づき、取付穴・位置決めが設計されています。





2.積載重量のご確認

機械テーブル上の積載重量制限内で選定を行います。

「ツーリングブロック（イケール）+ジグ+ワーク」の合計重量が機械側の積載重量を超えないかをご確認ください。

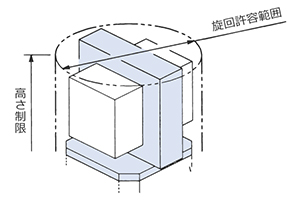

3.旋回許容範囲や高さ制限のご確認

べースエレメントの高さにより、スプラッシュガードへの干渉が発生します。

また、旋回などによる干渉エリアの規定があります。

そのため、ツーリングブロック（イケール）・ジグ・ワークの組み合わせを考慮して選定を行う必要があります。







4.生産方法およびワークから選定する

ワークサイズやワークの種類、工程数、生産数等を考慮し選定を行ってください。
