• ERON

RoHS対応

MCツーリングブロック(4面十字タイプ)

E-9359

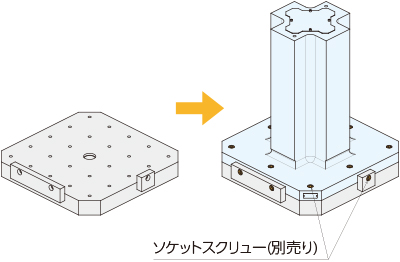

  • MCツーリングブロック(4面十字タイプ) PIC1

  • MCツーリングブロック(4面十字タイプ) PIC1

仕様・価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. ベース寸法 全高 ポスト巾 取付穴数 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
115503 TJS03-20040A 300 400 200.8 0 78 327,000 × お問合わせ 追加 DL DL
115504 TJS04-25045A 400 450 250.8 4 148 391,000 × お問合わせ 追加 DL DL
115505 TJS04-25045B 400 450 250.8 4 171 432,000 × お問合わせ 追加 DL DL
115506 TJS04-30045A 400 450 300.8 4 178 443,000 × お問合わせ 追加 DL DL
115507 TJS04-30045B 400 450 300.8 4 199 550,000 × お問合わせ 追加 DL DL
115508 TJS04-25050A 400 500 250.8 4 160 413,000 × お問合わせ 追加 DL DL
115509 TJS04-25050B 400 500 250.8 4 186 457,000 × お問合わせ 追加 DL DL
115510 TJS04-30050A 400 500 300.8 4 193 464,000 × お問合わせ 追加 DL DL
115511 TJS04-30050B 400 500 300.8 4 218 600,000 × お問合わせ 追加 DL DL
115512 TJS04-25060A 400 600 250.8 4 184 470,000 × お問合わせ 追加 DL DL
115513 TJS04-25060B 400 600 250.8 4 216 540,000 × お問合わせ 追加 DL DL
115514 TJS04-30060A 400 600 300.8 4 224 520,000 × お問合わせ 追加 DL DL
115515 TJS04-30060B 400 600 300.8 4 255 670,000 × お問合わせ 追加 DL DL
115516 TJS04-25070A 400 700 251 4 208 520,000 × お問合わせ 追加 DL DL
115517 TJS04-25070B 400 700 251 4 246 600,000 × お問合わせ 追加 DL DL
115518 TJS04-30070A 400 700 301 4 255 570,000 × お問合わせ 追加 DL DL
115519 TJS04-30070B 400 700 301 4 292 730,000 × お問合わせ 追加 DL DL
115520 TJS05-30050A 500 500 300.8 4 238 565,000 × お問合わせ 追加 DL DL
115521 TJS05-30050B 500 500 300.8 4 243 690,000 × お問合わせ 追加 DL DL
115522 TJS05-35050A 500 500 350.8 4 277 615,000 × お問合わせ 追加 DL DL
115523 TJS05-35050B 500 500 350.8 4 272 710,000 × お問合わせ 追加 DL DL
115524 TJS05-30055A 500 550 300.8 4 255 585,000 × お問合わせ 追加 DL DL
115525 TJS05-30055B 500 550 300.8 4 261 720,000 × お問合わせ 追加 DL DL
115526 TJS05-30060A 500 600 300.8 4 272 635,000 × お問合わせ 追加 DL DL
115527 TJS05-30060B 500 600 300.8 4 280 750,000 × お問合わせ 追加 DL DL
115528 TJS05-35060A 500 600 350.8 4 320 685,000 × お問合わせ 追加 DL DL
115529 TJS05-35060B 500 600 350.8 4 316 770,000 × お問合わせ 追加 DL DL
115530 TJS05-30070A 500 700 301 4 306 730,000 × お問合わせ 追加 DL DL
115531 TJS05-30070B 500 700 301 4 317 775,000 × お問合わせ 追加 DL DL
115532 TJS05-35070A 500 700 351 4 363 760,000 × お問合わせ 追加 DL DL
115533 TJS05-35070B 500 700 351 4 361 855,000 × お問合わせ 追加 DL DL
115534 TJS05-30080A 500 800 301 4 340 810,000 × お問合わせ 追加 DL DL
115535 TJS05-30080B 500 800 301 4 354 920,000 × お問合わせ 追加 DL DL
115536 TJS05-35080A 500 800 351 4 406 840,000 × お問合わせ 追加 DL DL
115537 TJS05-35080B 500 800 351 4 405 945,000 × お問合わせ 追加 DL DL
115538 TJS05-30090A 500 900 301 4 375 820,000 × お問合わせ 追加 DL DL
115539 TJS05-30090B 500 900 301 4 391 930,000 × お問合わせ 追加 DL DL
115540 TJS06-35070A 630 700 351 8 404 970,000 × お問合わせ 追加 DL DL
115541 TJS06-35070B 630 700 351 8 423 1,010,000 × お問合わせ 追加 DL DL
115542 TJS06-40070A 630 700 401 8 450 1,070,000 × お問合わせ 追加 DL DL
115543 TJS06-40070B 630 700 401 8 464 1,160,000 × お問合わせ 追加 DL DL
115544 TJS06-45070A 630 700 451 8 496 1,160,000 × お問合わせ 追加 DL DL
115545 TJS06-45070B 630 700 451 8 505 1,320,000 × お問合わせ 追加 DL DL
115546 TJS06-35080A 630 800 351 8 446 1,060,000 × お問合わせ 追加 DL DL
115547 TJS06-35080B 630 800 351 8 468 1,090,000 × お問合わせ 追加 DL DL
115548 TJS06-40080A 630 800 401 8 500 1,160,000 × お問合わせ 追加 DL DL
115549 TJS06-40080B 630 800 401 8 515 1,280,000 × お問合わせ 追加 DL DL
115550 TJS06-45080A 630 800 451 8 553 1,280,000 × お問合わせ 追加 DL DL
115551 TJS06-45080B 630 800 451 8 563 1,460,000 × お問合わせ 追加 DL DL
115552 TJS06-35090A 630 900 351 8 489 1,140,000 × お問合わせ 追加 DL DL
115553 TJS06-35090B 630 900 351 8 513 1,180,000 × お問合わせ 追加 DL DL
115554 TJS06-40090A 630 900 401 8 549 1,260,000 × お問合わせ 追加 DL DL
115555 TJS06-40090B 630 900 401 8 567 1,380,000 × お問合わせ 追加 DL DL
115556 TJS06-45090A 630 900 451 8 609 1,380,000 × お問合わせ 追加 DL DL
115557 TJS06-45090B 630 900 451 8 622 1,590,000 × お問合わせ 追加 DL DL
115558 TJS06-35100A 630 1000 351 8 531 1,230,000 × お問合わせ 追加 DL DL
115559 TJS06-35100B 630 1000 351 8 557 1,280,000 × お問合わせ 追加 DL DL
115560 TJS06-40100A 630 1000 401 8 598 1,360,000 × お問合わせ 追加 DL DL
115561 TJS06-40100B 630 1000 401 8 618 1,500,000 × お問合わせ 追加 DL DL
115562 TJS06-45100A 630 1000 451 8 666 1,490,000 × お問合わせ 追加 DL DL
115563 TJS06-45100B 630 1000 451 8 681 1,730,000 × お問合わせ 追加 DL DL
115564 TJS08-45800A 800 800 451 8 715 1,620,000 × お問合わせ 追加 DL DL
115565 TJS08-45800B 800 800 451 8 761 1,720,000 × お問合わせ 追加 DL DL
115566 TJS08-50800A 800 800 501 8 765 1,790,000 × お問合わせ 追加 DL DL
115567 TJS08-50800B 800 800 501 8 811 1,860,000 × お問合わせ 追加 DL DL
115568 TJS08-58800A 800 800 581 8 849 2,010,000 × お問合わせ 追加 DL DL
115569 TJS08-58800B 800 800 581 8 887 2,250,000 × お問合わせ 追加 DL DL
115570 TJS08-45900A 800 900 451 8 782 1,760,000 × お問合わせ 追加 DL DL
115571 TJS08-45900B 800 900 451 8 837 1,820,000 × お問合わせ 追加 DL DL
115572 TJS08-58900A 800 900 581 8 934 2,170,000 × お問合わせ 追加 DL DL
115573 TJS08-58900B 800 900 581 8 982 2,450,000 × お問合わせ 追加 DL DL
115574 TJS08-45100A 800 1000 451 8 849 1,900,000 × お問合わせ 追加 DL DL
115575 TJS08-45100B 800 1000 451 8 913 1,960,000 × お問合わせ 追加 DL DL
115576 TJS08-58100A 800 1000 581 8 1023 2,370,000 × お問合わせ 追加 DL DL
115577 TJS08-58100B 800 1000 581 8 1077 2,670,000 × お問合わせ 追加 DL DL
115578 TJS08-45110A 800 1100 451 8 916 2,030,000 × お問合わせ 追加 DL DL
115579 TJS08-45110B 800 1100 451 8 989 2,090,000 × お問合わせ 追加 DL DL
115580 TJS08-58110A 800 1100 581 8 1108 2,530,000 × お問合わせ 追加 DL DL
115581 TJS08-58110B 800 1100 581 8 1173 2,890,000 × お問合わせ 追加 DL DL
115582 TJS08-45120A 800 1200 451 8 986 2,150,000 × お問合わせ 追加 DL DL
115583 TJS08-45120B 800 1200 451 8 1065 2,250,000 × お問合わせ 追加 DL DL
115584 TJS08-58120A 800 1200 581 8 1194 2,710,000 × お問合わせ 追加 DL DL
115585 TJS08-58120B 800 1200 581 8 1268 3,060,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H I J K L M
115503 TJS03-20040A 300 400 200.8 49.6 100 30 50 - - - - 0.02/300 0.02/300
115504 TJS04-25045A 400 450 250.8 74.6 100 50 75 320 145 110 225 0.02/300 0.02/300
115505 TJS04-25045B 400 450 250.8 74.6 150 50 50 320 145 110 225 0.02/300 0.02/300
115506 TJS04-30045A 400 450 300.8 79.6 100 50 100 320 145 110 225 0.02/300 0.02/300
115507 TJS04-30045B 400 450 300.8 79.6 150 50 50 320 145 110 225 0.02/300 0.02/300
115508 TJS04-25050A 400 500 250.8 74.6 100 50 75 320 145 110 225 0.02/300 0.02/300
115509 TJS04-25050B 400 500 250.8 74.6 150 50 50 320 145 110 225 0.02/300 0.02/300
115510 TJS04-30050A 400 500 300.8 49.6 100 50 100 320 145 110 225 0.02/300 0.02/300
115511 TJS04-30050B 400 500 300.8 49.6 150 50 50 320 145 110 225 0.02/300 0.02/300
115512 TJS04-25060A 400 600 250.8 74.6 100 50 75 320 145 110 225 0.02/300 0.02/300
115513 TJS04-25060B 400 600 250.8 74.6 150 50 50 320 145 110 225 0.02/300 0.02/300
115514 TJS04-30060A 400 600 300.8 49.6 100 50 100 320 145 110 225 0.02/300 0.02/300
115515 TJS04-30060B 400 600 300.8 49.6 150 50 50 320 145 110 225 0.02/300 0.02/300
115516 TJS04-25070A 400 700 251 74.5 100 50 75 320 145 110 225 0.02/300 0.02/300
115517 TJS04-25070B 400 700 251 74.5 150 50 50 320 145 110 225 0.02/300 0.02/300
115518 TJS04-30070A 400 700 301 49.5 100 50 100 320 145 110 225 0.02/300 0.02/300
115519 TJS04-30070B 400 700 301 49.5 150 50 50 320 145 110 225 0.02/300 0.02/300
115520 TJS05-30050A 500 500 300.8 99.6 120 50 90 400 175 150 275 0.02/300 0.02/300
115521 TJS05-30050B 500 500 300.8 99.6 200 50 50 400 175 150 275 0.02/300 0.02/300
115522 TJS05-35050A 500 500 350.8 74.6 120 50 115 400 175 150 275 0.02/300 0.02/300
115523 TJS05-35050B 500 500 350.8 74.6 200 50 50 400 175 150 275 0.02/300 0.02/300
115524 TJS05-30055A 500 550 300.8 99.6 120 50 90 400 175 150 275 0.02/300 0.02/300
115525 TJS05-30055B 500 550 300.8 99.6 200 50 50 400 175 150 275 0.02/300 0.02/300
115526 TJS05-30060A 500 600 300.8 99.6 120 50 90 400 175 150 275 0.02/300 0.02/300
115527 TJS05-30060B 500 600 300.8 99.6 200 50 50 400 175 150 275 0.02/300 0.02/300
115528 TJS05-35060A 500 600 350.8 74.6 120 50 115 400 175 150 275 0.02/300 0.02/300
115529 TJS05-35060B 500 600 350.8 74.6 200 50 50 400 175 150 275 0.02/300 0.02/300
115530 TJS05-30070A 500 700 301 99.5 120 50 90 400 175 150 275 0.02/300 0.02/300
115531 TJS05-30070B 500 700 301 99.5 200 50 50 400 175 150 275 0.02/300 0.02/300
115532 TJS05-35070A 500 700 351 74.5 120 50 115 400 175 150 275 0.02/300 0.02/300
115533 TJS05-35070B 500 700 351 74.5 200 50 50 400 175 150 275 0.02/300 0.02/300
115534 TJS05-30080A 500 800 301 99.5 120 50 90 400 175 150 275 0.02/300 0.02/300
115535 TJS05-30080B 500 800 301 99.5 200 50 50 400 175 150 275 0.02/300 0.02/300
115536 TJS05-35080A 500 800 351 74.5 120 50 115 400 175 150 275 0.02/300 0.02/300
115537 TJS05-35080B 500 800 351 74.5 200 50 50 400 175 150 275 0.02/300 0.02/300
115538 TJS05-30090A 500 900 301 99.5 120 50 90 400 175 150 275 0.02/300 0.01/100
115539 TJS05-30090B 500 900 301 99.5 200 50 50 400 175 150 275 0.02/300 0.01/100
115540 TJS06-35070A 630 700 351 139.5 150 50 50 500 215 200 340 0.02/300 0.02/300
115541 TJS06-35070B 630 700 351 139.5 250 50 50 500 215 200 340 0.02/300 0.02/300
115542 TJS06-40070A 630 700 401 114.5 150 50 50 500 215 200 340 0.02/300 0.02/300
115543 TJS06-40070B 630 700 401 114.5 250 50 50 500 215 200 340 0.02/300 0.02/300
115544 TJS06-45070A 630 700 451 89.5 150 50 50 500 215 200 340 0.02/300 0.02/300
115545 TJS06-45070B 630 700 451 89.5 250 50 50 500 215 200 340 0.02/300 0.02/300
115546 TJS06-35080A 630 800 351 139.5 150 50 50 500 215 200 340 0.02/300 0.02/300
115547 TJS06-35080B 630 800 351 139.5 250 50 50 500 215 200 340 0.02/300 0.02/300
115548 TJS06-40080A 630 800 401 114.5 150 50 50 500 215 200 340 0.02/300 0.02/300
115549 TJS06-40080B 630 800 401 114.5 250 50 50 500 215 200 340 0.02/300 0.02/300
115550 TJS06-45080A 630 800 451 89.5 150 50 50 500 215 200 340 0.02/300 0.02/300
115551 TJS06-45080B 630 800 451 89.5 250 50 50 500 215 200 340 0.02/300 0.02/300
115552 TJS06-35090A 630 900 351 139.5 150 50 50 500 215 200 340 0.02/300 0.01/100
115553 TJS06-35090B 630 900 351 139.5 250 50 50 500 215 200 340 0.02/300 0.01/100
115554 TJS06-40090A 630 900 401 114.5 150 50 50 500 215 200 340 0.02/300 0.01/100
115555 TJS06-40090B 630 900 401 114.5 250 50 50 500 215 200 340 0.02/300 0.01/100
115556 TJS06-45090A 630 900 451 89.5 150 50 50 500 215 200 340 0.02/300 0.01/100
115557 TJS06-45090B 630 900 451 89.5 250 50 50 500 215 200 340 0.02/300 0.01/100
115558 TJS06-35100A 630 1000 351 139.5 150 50 50 500 215 200 340 0.02/300 0.01/100
115559 TJS06-35100B 630 1000 351 139.5 250 50 50 500 215 200 340 0.02/300 0.01/100
115560 TJS06-40100A 630 1000 401 114.5 150 50 50 500 215 200 340 0.02/300 0.01/100
115561 TJS06-40100B 630 1000 401 114.5 250 50 50 500 215 200 340 0.02/300 0.01/100
115562 TJS06-45100A 630 1000 451 89.5 150 50 50 500 215 200 340 0.02/300 0.01/100
115563 TJS06-45100B 630 1000 451 89.5 250 50 50 500 215 200 340 0.02/300 0.01/100
115564 TJS08-45800A 800 800 451 174.5 200 50 50 640 265 270 425 0.02/300 0.01/100
115565 TJS08-45800B 800 800 451 174.5 300 50 50 640 265 270 425 0.02/300 0.01/100
115566 TJS08-50800A 800 800 501 149.5 200 50 50 640 265 270 425 0.02/300 0.01/100
115567 TJS08-50800B 800 800 501 149.5 300 50 50 640 265 270 425 0.02/300 0.01/100
115568 TJS08-58800A 800 800 581 109.5 200 50 50 640 265 270 425 0.02/300 0.01/100
115569 TJS08-58800B 800 800 581 109.5 300 50 50 640 265 270 425 0.02/300 0.01/100
115570 TJS08-45900A 800 900 451 174.5 200 50 50 640 265 270 425 0.02/300 0.01/100
115571 TJS08-45900B 800 900 451 174.5 300 50 50 640 265 270 425 0.02/300 0.01/100
115572 TJS08-58900A 800 900 581 109.5 200 50 50 640 265 270 425 0.02/300 0.01/100
115573 TJS08-58900B 800 900 581 109.5 300 50 50 640 265 270 425 0.02/300 0.01/100
115574 TJS08-45100A 800 1000 451 174.5 200 50 50 640 265 270 425 0.02/300 0.01/100
115575 TJS08-45100B 800 1000 451 174.5 300 50 50 640 265 270 425 0.02/300 0.01/100
115576 TJS08-58100A 800 1000 581 109.5 200 50 50 640 265 270 425 0.02/300 0.01/100
115577 TJS08-58100B 800 1000 581 109.5 300 50 50 640 265 270 425 0.02/300 0.01/100
115578 TJS08-45110A 800 1100 451 174.5 200 50 50 640 265 270 425 0.02/300 0.01/100
115579 TJS08-45110B 800 1100 451 174.5 300 50 50 640 265 270 425 0.02/300 0.01/100
115580 TJS08-58110A 800 1100 581 109.5 200 50 50 640 265 270 425 0.02/300 0.01/100
115581 TJS08-58110B 800 1100 581 109.5 300 50 50 640 265 270 425 0.02/300 0.01/100
115582 TJS08-45120A 800 1200 451 174.5 200 50 50 640 265 270 425 0.02/300 0.01/100
115583 TJS08-45120B 800 1200 451 174.5 300 50 50 640 265 270 425 0.02/300 0.01/100
115584 TJS08-58120A 800 1200 581 109.5 200 50 50 640 265 270 425 0.02/300 0.01/100
115585 TJS08-58120B 800 1200 581 109.5 300 50 50 640 265 270 425 0.02/300 0.01/100

仕様/価格 オプション　研削仕上げ・座の上面加工

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
№ L M 価格
□300 0.01/500 0.02/300 53,500
□400 0.01/500 0.02/300 80,000
□500（高さ800まで） 0.01/500 0.02/300 107,000
□500（高さ900） 0.01/500 0.01/100 160,000
□630（高さ800まで） 0.01/500 0.02/300 134,000
□630（高さ900以上） 0.01/500 0.01/100 214,000
□800 0.01/500 0.01/100 347,000

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
MCツーリングブロック(4面十字タイプ) FC250 焼鈍 塗装(黒皮部)

特長

■工程集約を行うために、3方向同時加工対応ができるイケールです。
■使用面には0.4～0.5mmのセルフカット代が設けてあります。
■セルフカットにより、ご使用の機械と同一精度に仕上げることができます。
■ご使用の機械で、タップ、溝などお好みの加工ができます。
■オプションで底面と、エッジロケーター面の研削仕様、座の上面加工品もあります。
※お客様の仕様に合わせた特殊品も承ります。

[付属品]天蓋・天蓋取付ボルト・アイボルト

構成図

使用例

主軸が横形のマシニング加工のジグベースとしてご使用いただけます。



使用方法

機械テーブルに取り付けて使用します。

取付方法は「取付方法」をご覧ください。



●セルフカットについて

本製品の使用面には、精度の調整ができるように0.4～0.5mmのセルフカット代が設けられています。

ご使用される環境に合わせて、機械でセルフカットを行い精度の調整を行ってください。



  • いかなる工作物でも厳密には、誤差ゼロではありません。ご使用機械も同様に許容範囲内での誤差があります。



    　　

  • ご使用機械の誤差・ベースエレメントの誤差・位置決め等のジグの誤差が重なれば、大きな誤差が生じる可能性があります。



  • ご使用機械でセルフカットを行なえば機械と合った精度に仕上がります。



取付方法

機械テーブルに設置し、エッジロケーターで引き込んで本製品を取り付けてください。
取り付けに必要なソケットスクリューは別売りです。





■注意事項

機械の最大積載重量、旋回径に注意した上で取り付けてください。



●TJS03（ベースサイズ300×300）の取付穴追加工について

パレットサイズ300×300のマシニングセンタには標準化された規格がありません。
そのため、パレット上面やエッジロケータにあるタップ穴やT溝の仕様・位置は、機械メーカーごとに異なります。
このような理由から、本製品のベース側にはあらかじめ取付穴を加工しておりません。
取り付け穴の加工につきましては、ご購入後にお客様にて追加工していただく方法、またはお客様から取付位置をご指定いただいたうえで、弊社にて追加工を行う特注対応のいずれかで承っております。
詳細につきましては、特注品対応をご確認ください。

特注品対応

機械パレットのタップ穴やＴ溝位置、仕様に合せて取り付け用の穴位置を変更できます。
以下の情報をご準備いただき、お取引販売店様にお見積り依頼してください。



●お見積り依頼と合せて支給いただく情報



機械パレット図 機械パレットに固定する穴位置を確認するため
エッジロケータ図 エッジロケータの取り付け穴サイズ・位置を確認するため



特注対応の納期・価格は都度お見積りとなります。
ご注文後に図面作成、お客様からの承認後に取り掛かりますので、承認後から約1～1.5ヶ月が出荷リードタイムの目安となります。



特注品対応について

修理対応

当製品の修理は行っておりません。
異常がみられる場合は、交換して下さい。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
そのままにしておくと作動不良・精度不良の原因になります。
工作機械から取り外して保管する場合は、切削水、切粉等を完全に取り除いた後、防錆油を必要部位に塗布した状態で低湿度の場所で保管してください。

選定方法

本製品の選定は以下を考慮して行います。

1.サイズの選定

機械テーブルと同サイズのものを選定するのが一般的です。横形マシニングセンタではJIS規格にてテーブル仕様が規定されています。本製品はこのJIS規格に基づき、取付穴・位置決めが設計されています。

2.積載重量のご確認

機械テーブル上の積載重量制限内で選定を行います。「ツーリングブロック（イケール）+ジグ+ワーク」の合計重量が機械側の積載重量を超えないかをご確認ください。



3.旋回許容範囲や高さ制限のご確認

べースエレメントの高さにより、スプラッシュガードへの干渉が発生します。また、旋回などによる干渉エリアの規定があります。そのため、ツーリングブロック（イケール）・ジグ・ワークの組み合わせを考慮して選定を行う必要があります。

4.生産方法およびワークから選定する

ワークサイズやワークの種類、工程数、生産数等を考慮し選定を行ってください。





関連製品
