位置決めピン
製品一覧
位置決めピン
| 画像 |
|
|
|
|
|---|---|---|---|---|

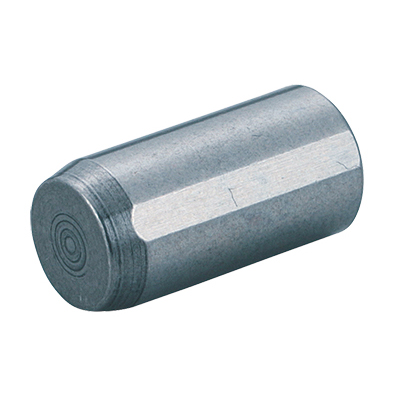

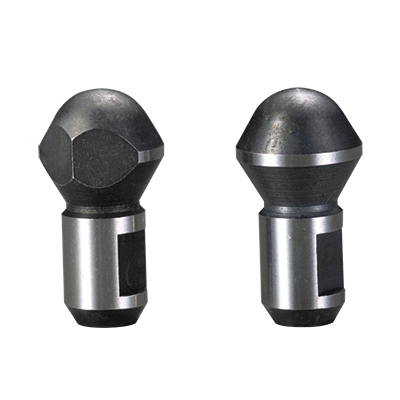

| 名称 | ノックピン エア抜き溝付 | ロケーティングピンA型 | ロケーティングピンB型 | ロケーティングピン(先端ボールタイプ) |
| 取付径(φ/M) | φ6～ | φ6～ | φ6～ | φ8～ |
| 位置決め径(φ) | φ6～ | φ8～ | φ8～ | φ8～ |
| 画像 |
|
|
|
|
|---|---|---|---|---|

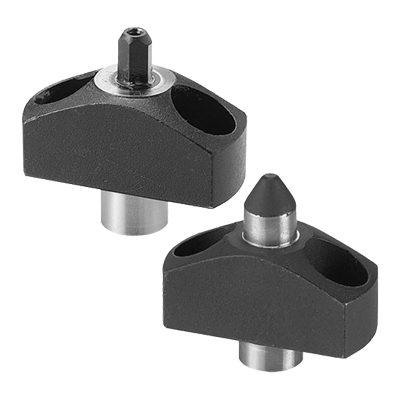

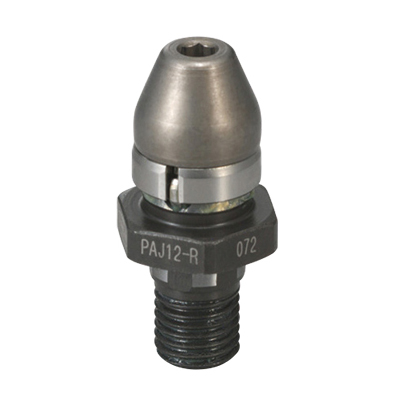

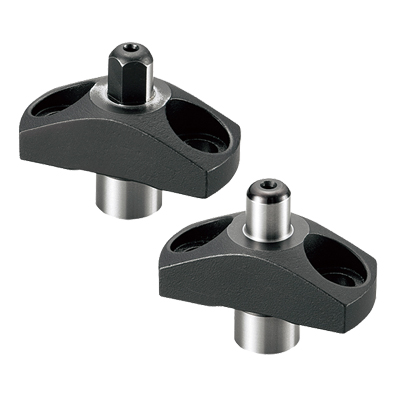

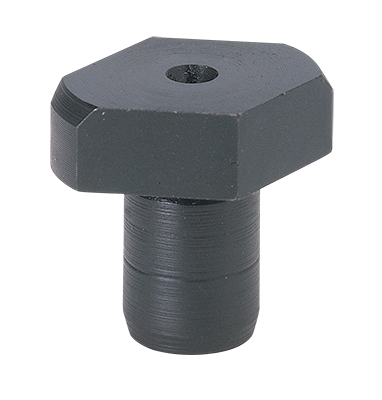

| 名称 | ロケーティングピンアジャストタイプ | フランジ付ロケートピン | フランジ付ロケートピン | フランジ付ロケートピン |
| 取付径(φ/M) | φ7深さ4M6深さ5以上～ | φ12～ | φ12～ | φ8～ |
| 位置決め径(φ) | φ8～ | φ6～ | φ6～ | φ8～ |
| 画像 |
|
|
|
|
|---|---|---|---|---|

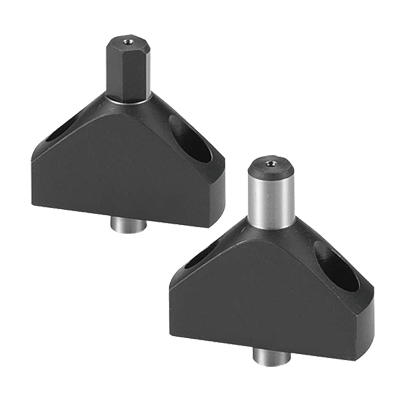

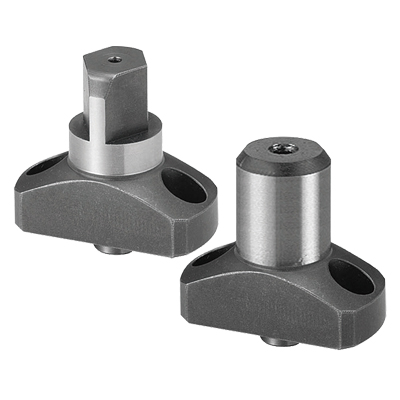

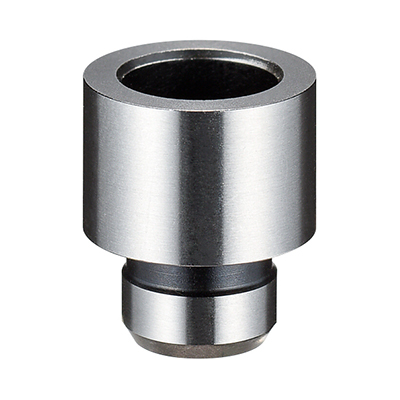

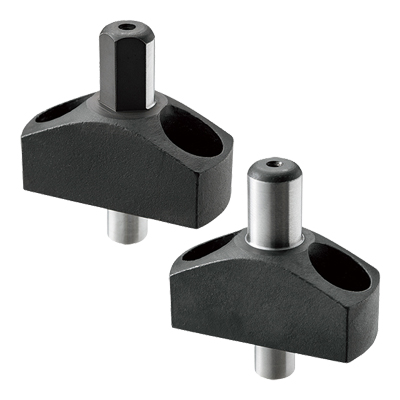

| 名称 | フランジ付ロケートピン | フランジ付ロケートピン | ロケートピン | 偏芯ラフガイド |
| 取付径(φ/M) | φ10～ | φ10～ | φ4.5～ | φ6.6～ |
| 位置決め径(φ) | φ8～ | φ14～ | φ8～ | - |
| 画像 |
|
|---|---|

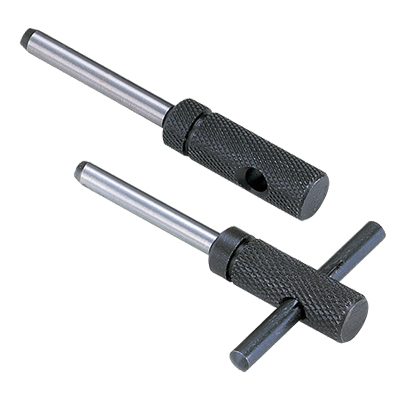

| 名称 | グリップ付ロケーティングピン |
| 取付径(φ/M) | - |
| 位置決め径(φ) | φ3～ |
