大型アングルプレート
E-9128T
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R | S | T |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 947856 | BGT122 | 400 | 600 | 1000 | 40 | 70 | 70 | 350 | 260 | 70 | 90 | 130 | 6 | 95 | 160 | 25 | 240 | 170 | 330 | 0.05 | 0.1 | |
| 947857 | BGT123 | 500 | 700 | 1250 | 40 | 70 | 70 | 350 | 380 | 60 | 140 | 140 | 7 | 95 | 160 | 25 | 405 | 150 | 440 | 0.05 | 0.1 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| 大型アングルプレート | FC250 | 焼鈍 | 塗装(黒皮部) |
特長
-
■1面のため、大物ワーク取り付けベースに最適です。
■横形マシニングセンタ、ラジアルボール盤、中ぐり盤等でご使用いただけます。
■上面にもT溝があるため、上面にもワークをセットできます。

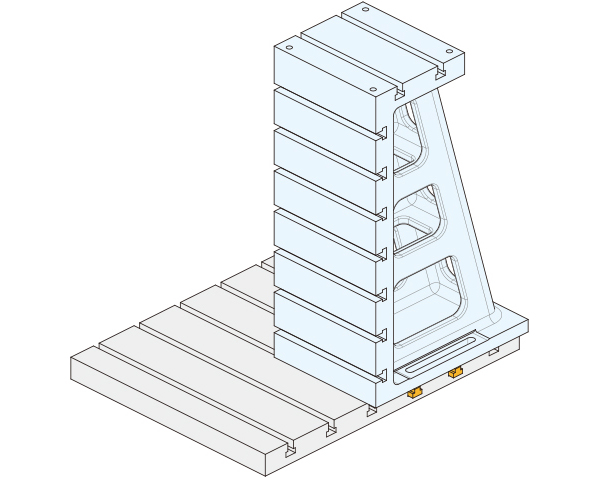

構成図
使用例

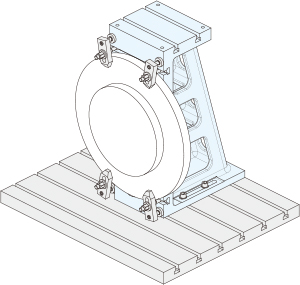

T溝にジグを取り付けることでワークをクランプできます。
ワークの保持だけでなく、姿勢を変えることができます。
使用方法
使用面は仕上げ加工が施してあるため、ジグを構築して頂き、ワークをセットしてご使用ください。
取付方法

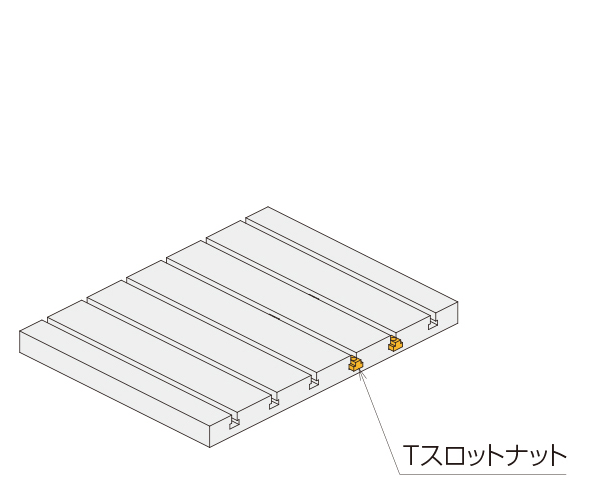

機械テーブルのT溝にTスロットナットを挿入してください。

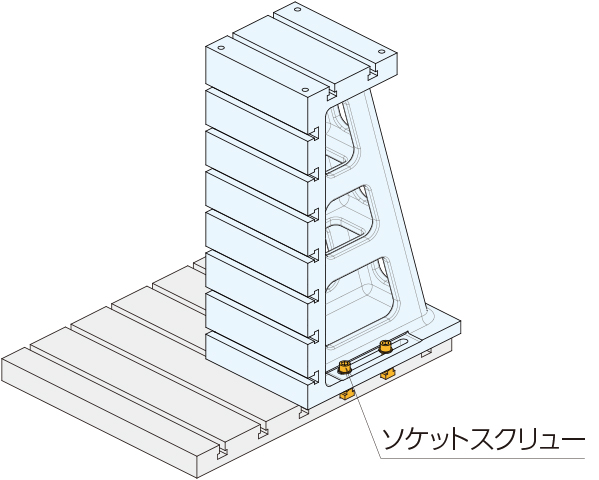

機械テーブルにアングルプレートを設置し、取り付けてください。
取り付けに必要なTスロットナット、ソケットスクリューは別売りです。
特注品対応
お客様の仕様に合わせた特殊品も承ります。
修理対応
当製品の修理は行っておりません。
異常がみられる場合は、交換してください。
異常がみられる場合は、交換してください。
メンテナンス方法
使用前後に切粉が付着していないかを確認し、使用後に切粉の除去を行ってください。
