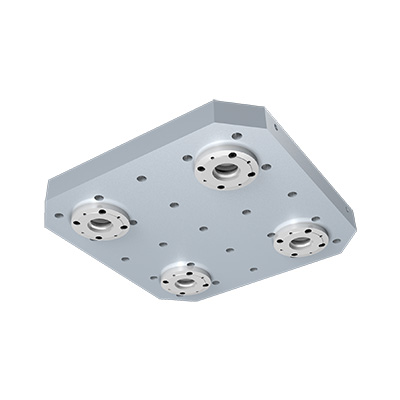

Q-ロック内蔵マシンパレット(タップ穴油圧)
E-9659X
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I | J | K | L | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 122225 | MCQH400-40H | 400 | 400 | 40 | 85 | 230 | 85 | 230 | C50 | 11.5 | 0.02 | 40 | 80 | 25-M16 | |
| 122226 | MCQH500-50H | 500 | 500 | 50 | 105 | 290 | 105 | 290 | C60 | 13 | 0.02 | 50 | 100 | 25-M16 | |
| 122227 | MCQH630-50H | 630 | 630 | 50 | 120 | 390 | 120 | 390 | C70 | 13 | 0.02 | 65 | 125 | 25-M16 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| Q-ロック内蔵マシンパレット(タップ穴油圧) | 【プレート】FC250 【Ｑ-ロックエレメント】SCM440 |
【Ｑ-ロックエレメント】焼入（HRC55) | 【Ｑ-ロックエレメント】無電解メッキ |
特長
-
■Q-ロック内蔵油圧マシンパレット専用のタップ穴付きプレートです。
■基準穴は焼入れブッシュ入りで、ピッチは±0.015の高精度に仕上げてあります。
メンテナンス方法
ブッシュテーパー部へ定期的に（推奨1回/3ヶ月）グリス塗布を行ってください。
（推奨グリス：ENEOS社製パイロノックグリースユニバーサル_2）
