Q-ロック内蔵イケール用取付プレート

E-9659P

仕様/価格 (1枚価格)

オーダーNo. No. 全巾 全長 厚み ロケート
ブッシュ
クランプ
ブッシュ
質量
kg
価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
983082 TBQ400T-PL 200 485 30 QLT26RB QLT26CB 25 206,000 × お問合わせ 追加 DL DL
968872 TBQ500T-PL 300 580 30 QLT26RB QLT26CB 40 220,000 × お問合わせ 追加 DL DL
968873 TBQ630T-PL 430 680 35 QLT26RB QLT26CB 68 284,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I
983082 TBQ400T-PL 200 485 30 35 130 50 400 0.02 10
968872 TBQ500T-PL 300 580 30 50 200 40 500 0.02 10
968873 TBQ630T-PL 430 680 35 65 300 40 600 0.02 12

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
Q-ロック内蔵イケール用取付プレート プレート:S55C
Q-ロックエレメント:SCM440
Q-ロックエレメント:焼入HRC55 Q-ロックエレメント:無電解メッキ

特長

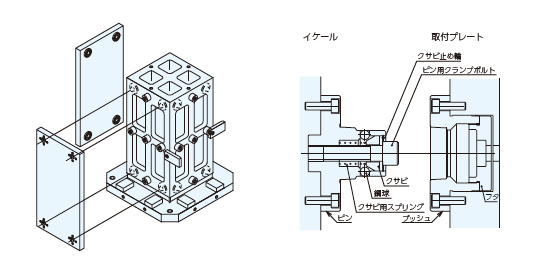

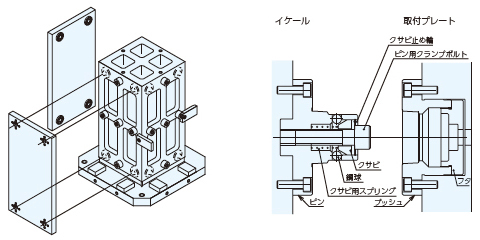

■Q-ロック内蔵4面イケール専用の取付プレートです。
■基準穴は、焼入ブッシュ入りで、ピッチは±0.015の高精度に仕上げてあります。
■ユーザー様でワークにあった穴・溝加工を施し、イケールの取付プレートとしてお使いください。

[付属品]アイボルト

※お客様の仕様に合わせた特殊品も承ります。
