RoHS対応

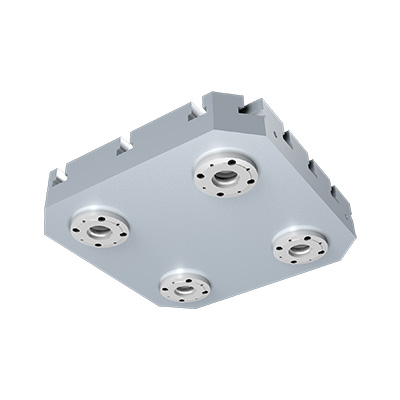

Q-ロック内蔵マシンパレット(T溝油圧)

E-9659X

仕様/価格

オーダーNo. No. ロケートブッシュ クランプブッシュ 質量 kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
122228 MCQH400-70T QLA32RB QLA32CB 70 595,000 × お問合わせ 追加 DL DL
122229 MCQH500-70T QLA40RB QLA40CB 114 725,000 × お問合わせ 追加 DL DL
122230 MCQH630-70T QLA40RB QLA40CB 187 925,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I J K L M N O
122228 MCQH400-70T 400 400 70 85 230 85 230 C50 11.5 0.02 18 75 125 40 80
122229 MCQH500-70T 500 500 70 105 290 105 290 C60 13 0.02 18 100 150 50 100
122230 MCQH630-70T 630 630 70 120 390 120 390 C70 13 0.02 18 115 200 65 125

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
Q-ロック内蔵マシンパレット(T溝油圧) 【プレート】FC250
【Q-ロックエレメント】SCM440
【Q-ロックエレメント】焼入(HRC55) 【Q-ロックエレメント】無電解メッキ

特長

■Q-ロック内蔵油圧マシンパレット専用のT溝付きプレートです。
■基準穴は焼入れブッシュ入りで、ピッチは±0.015の高精度に仕上げてあります。
