大型アングルプレート
E-9128T
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 947855 | BGT121 | 300 | 350 | 600 | 30 | 70 | 30 | 185 | 15 | 200 | 50 | 125 | 125 | 22 | 160 | 95 | 254 | 0.05 | 0.06 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| 大型アングルプレート | FC250 | 焼鈍 | 塗装(黒皮部) |
特長
-
■中ぐり盤、ラジアルボール盤、プレナー等の治具
構成図

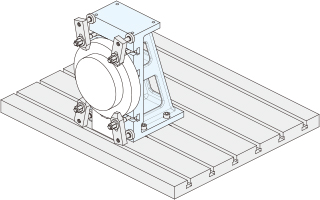

使用例
T溝にジグを取り付けることでワークをクランプできます。
ワークの保持だけでなく、姿勢を変えることができます。
使用方法
使用面は仕上げ加工が施してあるため、ジグを構築して頂き、ワークをセットしてご使用ください。
取付方法
-

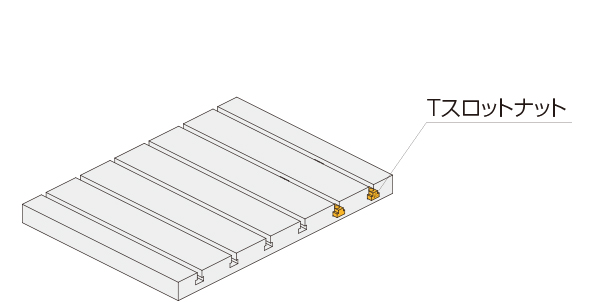

機械テーブルのT溝にTスロットナットを挿入してください。
-

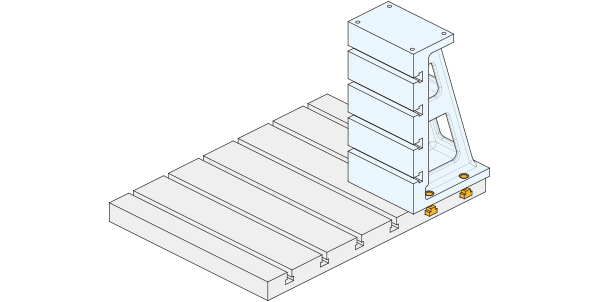

機械テーブルにアングルプレートを設置し、取り付けてください。
-
取り付けに必要なTスロットナット、ソケットスクリューは別売りです。
特注品対応
お客様の仕様に合わせた特殊品も承ります。
修理対応
当製品の修理は行っておりません。
異常がみられる場合は、交換して下さい。
異常がみられる場合は、交換して下さい。
メンテナンス方法
使用前後に切粉が付着していないかを確認し、使用後に切粉の除去を行ってください。
