ロックタイトCV精密マシンバイス付4面イケール
E-9990I
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R | S | T | U | V | W | x |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 976502 | LTCV125-400-4 | 400 | 35 | 500 | 100 | 200 | 162 | 210 | 50 | 47 | 90 | 50 | 150 | 150 | 539.6 | 125 | φ510 | 162 | 200 | M12 | 40 | 320 | 145 | 110 | 225 | |
| 976503 | LTCV160-500-4 | 500 | 40 | 600 | 125 | 250 | 162 | 300 | 60 | 57 | 100 | 67 | 183 | 183 | 639.6 | 160 | φ730 | 198 | 250 | M12 | 50 | 400 | 175 | 150 | 275 | |
| 976504 | LTCV160-630-4 | 630 | 55 | 600 | 190 | 250 | 177 | 300 | 60 | 57 | 100 | 132 | 183 | 183 | 654.6 | 160 | φ810 | 198 | 315 | M12 | 65 | 500 | 215 | 200 | 340 |
特長
-
■導入後の立ち上げ時間の短縮が可能。
バイスの芯出し・組付けを行い出荷をするため、導入後は機械テーブルへのボルト固定・芯出しのみで加工ができます。
（精度については「精度規格」を参照ください。）
■ワークの浮き上がりによる加工不良を防止。
最大締付力：30kN。浮き上がり防止機構内蔵のマシンバイスによりワークの浮き上がりを抑え、平行にクランプできます。
（操作トルクと締付力の能力線図は「能力」をご確認ください。）
■様々なワークサイズに対応
ハンドル操作で様々なワークサイズをクランプできます。
（最大口開：210mm）
[付属品]
天蓋、天蓋取付ボルト、アイボルト、ハンドル1本、イケール取付けボルト8本
精度規格

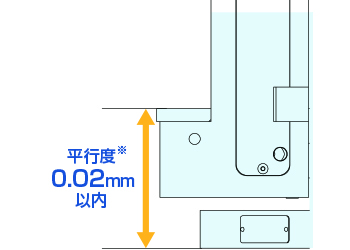

●機械テーブル面に対するバイスの口金平行度0.02mm以内。
※各バイスの固定口金の高さ（相互差）は0.02mm以内です。

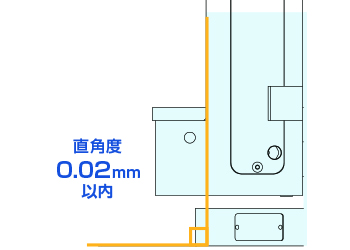

●機械テーブル面に対するバイスの摺動面の直角度0.02mm以内。

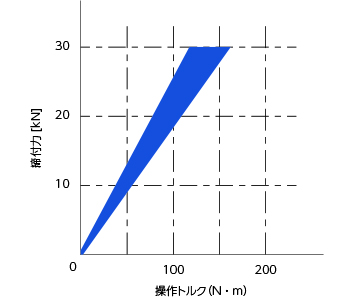

能力
