立形マシニング用パレット
製品一覧
パレット
| 画像 |
|
|
|
|
|---|---|---|---|---|

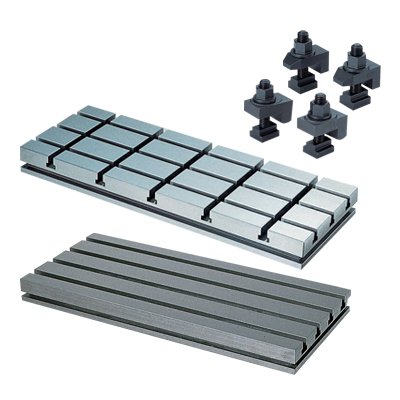

| 名称 | MCマシン補助テーブル | MCサブテーブル(T溝タイプ) | MCマシン補助テーブル | ラジアルボール盤用補助テーブル |
| ベースサイズ(幅・奥行) | 550x400～ | 1400x680～ | 550x400～ | 650x450～ |
| 使用面 | T溝巾14～ | T溝巾18～ | T溝巾14～ | T溝巾20～ |
| 操作タイプ | - | - | - | - |
| 画像 |
|
|
|
|---|---|---|---|

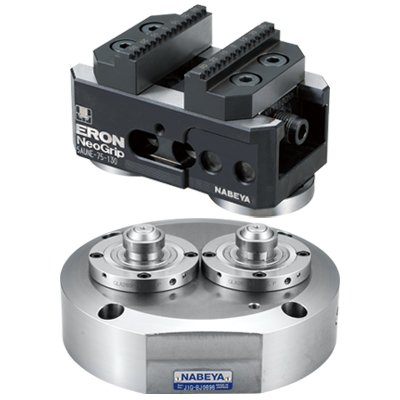

| 名称 | MCサブテーブル(タップ穴タイプ) | 取付クランプセット | ロックタイトCV精密マシンバイス 多連バイス |
| ベースサイズ(幅・奥行) | 600x250～ | - | 450x350～ |
| 使用面 | タップ穴M16 | - | バイスLTCV |
| 操作タイプ | - | - | - |
パレット交換システム
| 画像 |
|
|
|
|
|---|---|---|---|---|

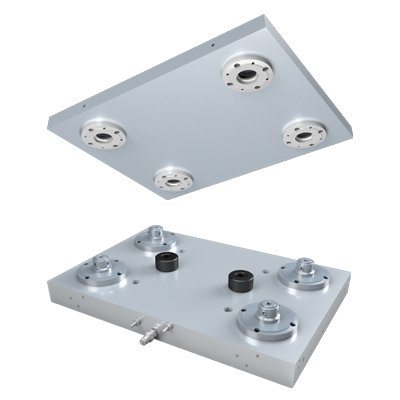

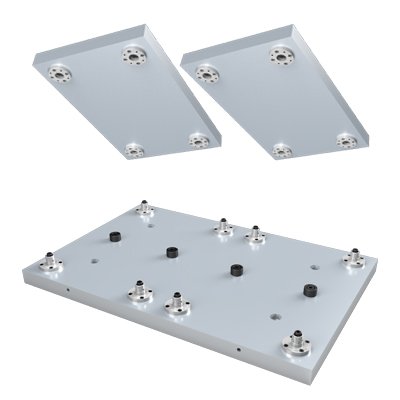

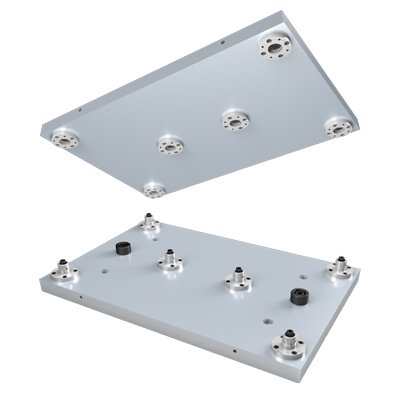

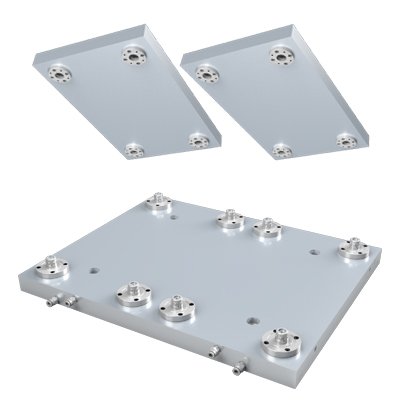

| 名称 | ネジ式・上面操作タイプ/3μm以内 | 分割パレット・ネジ式・上面操作タイプ/3μm以内 | 分割パレット・エアガン操作タイプ/3μm以内 | 油圧式・単動タイプ/3μm以内 |
| ベースサイズ(幅・奥行) | 500x400～ | 500x400～ | 500x400～ | 500x400～ |
| 使用面 | 交換プレート500x400 | 交換プレート250x400…2 | 交換プレート250x400…2 | 交換プレート500x400 |
| 操作タイプ | レンチ(手動工具) | レンチ(手動工具) | 空圧式・複動 | 油圧式・単動 |
| 画像 |
|
|
|
|
|---|---|---|---|---|
| 名称 | Q-ロック内蔵プレート本体(ネジ式) | Q-ロック内蔵プレート(フラット) | Q-ロック内蔵プレート(T溝) | Q-ロック内蔵プレート(マシンバイス付き) |
| ベースサイズ(幅・奥行) | 500x400～ | 500x400～ | 500x400～ | 500x400～ |
| 使用面 | 交換プレート500x400 | 交換プレート500x400 | 交換プレート500x400 | 交換プレート500x400 |
| 操作タイプ | レンチ(手動工具) | レンチ(手動工具) | レンチ(手動工具) | レンチ(手動工具) |
| 画像 |
|
|
|
|
|---|---|---|---|---|
| 名称 | Q-ロック内蔵プレート本体(ネジ式分割) | Q-ロック内蔵プレート本体(エアー分割) | Q-ロック内蔵プレート(フラット分割) | Q-ロック内蔵プレート本体(油圧) |
| ベースサイズ(幅・奥行) | 500x400～ | 500x400～ | 500x400～ | 500x400～ |
| 使用面 | 交換プレート250x400…2 | 交換プレート250x400…2 | 交換プレート250x400…2 | 交換プレート500x400 |
| 操作タイプ | レンチ(手動工具) | 空圧式・複動 | - | 油圧式・単動 |
| 画像 |
|
|---|---|
| 名称 | Q-ロック内蔵プレート(フラット油圧) |
| ベースサイズ(幅・奥行) | 500x400～ |
| 使用面 | 交換プレート500x400 |
| 操作タイプ | 油圧式・単動 |
