• ERON

RoHS対応

MCツーリングブロック(2面スタンダードタイプ)

E-9159

仕様・価格

オーダーNo. No. ベース寸法 全高 ポスト巾 取付穴径 取付穴数 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
115028 TBS03S-15028 300 280 150.8 - - 70 279,000 × お問合わせ 追加 DL DL
115030 TBS03S-20030 300 300 200.8 - - 86 306,000 × お問合わせ 追加 DL DL
115031 TBS03S-17032 300 325 175.8 - - 88 381,000 × お問合わせ 追加 DL DL
115032 TBS03S-15035 300 350 150.8 - - 85 320,000 × お問合わせ 追加 DL DL
115033 TBS04S-15035 400 350 150.8 φ18 4 151 486,000 × お問合わせ 追加 DL DL
115034 TBS04S-20045 400 450 200.8 φ18 4 206 510,000 × お問合わせ 追加 DL DL
115035 TBS04S-15050 400 500 150.8 φ18 4 201 530,000 × お問合わせ 追加 DL DL
115036 TBS04S-17050 400 500 175.8 φ18 4 218 535,000 × お問合わせ 追加 DL DL
115037 TBS04S-20050 400 500 200.8 φ18 4 226 550,000 × お問合わせ 追加 DL DL
115038 TBS04S-22050 400 500 225.8 φ18 4 236 570,000 × お問合わせ 追加 DL DL
115039 TBS04S-25050 400 500 250.8 φ18 4 245 585,000 × お問合わせ 追加 DL DL
115040 TBS04S-17055 400 550 175.8 φ18 4 237 575,000 × お問合わせ 追加 DL DL
115041 TBS04S-20055 400 550 200.8 φ18 4 247 590,000 × お問合わせ 追加 DL DL
115042 TBS04S-22055 400 550 225.8 φ18 4 257 605,000 × お問合わせ 追加 DL DL
115043 TBS04S-25055 400 550 250.8 φ18 4 268 625,000 × お問合わせ 追加 DL DL
115044 TBS04S-15060 400 600 150.8 φ18 4 235 585,000 × お問合わせ 追加 DL DL
115045 TBS04S-17060 400 600 175.8 φ18 4 256 605,000 × お問合わせ 追加 DL DL
115046 TBS04S-20060 400 600 200.8 φ18 4 267 625,000 × お問合わせ 追加 DL DL
115047 TBS04S-22060 400 600 225.8 φ18 4 278 645,000 × お問合わせ 追加 DL DL
115048 TBS04S-25060 400 600 250.8 φ18 4 290 660,000 × お問合わせ 追加 DL DL
115049 TBS04S-17065 400 650 175.8 φ18 4 275 645,000 × お問合わせ 追加 DL DL
115050 TBS04S-20065 400 650 200.8 φ18 4 287 1,030,000 × お問合わせ 追加 DL DL
115051 TBS04S-22065 400 650 225.8 φ18 4 300 680,000 × お問合わせ 追加 DL DL
115052 TBS04S-25065 400 650 250.8 φ18 4 313 710,000 × お問合わせ 追加 DL DL
115053 TBS04S-17070 400 700 176 φ18 4 294 695,000 × お問合わせ 追加 DL DL
115054 TBS04S-20070 400 700 201 φ18 4 307 690,000 × お問合わせ 追加 DL DL
115055 TBS05S-20050 500 500 200.8 φ18 4 288 725,000 × お問合わせ 追加 DL DL
115056 TBS05S-25055 500 550 250.8 φ18 4 331 760,000 × お問合わせ 追加 DL DL
115057 TBS05S-20060 500 600 200.8 φ18 4 336 780,000 × お問合わせ 追加 DL DL
115058 TBS05S-22060 500 600 220.8 φ18 4 344 795,000 × お問合わせ 追加 DL DL
115059 TBS05S-25060 500 600 250.8 φ18 4 357 810,000 × お問合わせ 追加 DL DL
115060 TBS05S-20065 500 650 200.8 φ18 4 359 810,000 × お問合わせ 追加 DL DL
115061 TBS05S-22065 500 650 220.8 φ18 4 369 840,000 × お問合わせ 追加 DL DL
115062 TBS05S-25065 500 650 250.8 φ18 4 384 855,000 × お問合わせ 追加 DL DL
115063 TBS05S-20070 500 700 201 φ18 4 384 860,000 × お問合わせ 追加 DL DL
115064 TBS05S-22070 500 700 221 φ18 4 394 880,000 × お問合わせ 追加 DL DL
115065 TBS05S-25070 500 700 251 φ18 4 411 905,000 × お問合わせ 追加 DL DL
115066 TBS06S-20060 630 600 200.8 φ18 6 440 1,040,000 × お問合わせ 追加 DL DL
115067 TBS06S-20070 630 700 201 φ18 6 499 1,130,000 × お問合わせ 追加 DL DL
115068 TBS06S-25070 630 700 251 φ18 6 526 1,170,000 × お問合わせ 追加 DL DL
115069 TBS06S-30070 630 700 301 φ18 6 553 1,210,000 × お問合わせ 追加 DL DL
115070 TBS06S-20075 630 750 201 φ18 6 528 1,180,000 × お問合わせ 追加 DL DL
115071 TBS06S-25075 630 750 251 φ18 6 557 1,230,000 × お問合わせ 追加 DL DL
115072 TBS06S-30075 630 750 301 φ18 6 587 1,280,000 × お問合わせ 追加 DL DL
115073 TBS06S-20080 630 800 201 φ18 6 557 1,230,000 × お問合わせ 追加 DL DL
115074 TBS06S-25080 630 800 251 φ18 6 589 1,290,000 × お問合わせ 追加 DL DL
115075 TBS06S-30080 630 800 301 φ18 6 622 1,340,000 × お問合わせ 追加 DL DL
115076 TBS06S-20085 630 850 201 φ18 6 585 1,290,000 × お問合わせ 追加 DL DL
115077 TBS06S-25085 630 850 251 φ18 6 621 1,350,000 × お問合わせ 追加 DL DL
115078 TBS06S-30085 630 850 301 φ18 6 658 1,410,000 × お問合わせ 追加 DL DL
115079 TBS06S-20090 630 900 201 φ18 6 614 1,340,000 × お問合わせ 追加 DL DL
115080 TBS06S-25090 630 900 251 φ18 6 655 1,410,000 × お問合わせ 追加 DL DL
115081 TBS06S-30090 630 900 301 φ18 6 693 1,460,000 × お問合わせ 追加 DL DL
115082 TBS06S-20095 630 950 201 φ18 6 647 1,380,000 × お問合わせ 追加 DL DL
115083 TBS06S-25095 630 950 251 φ18 6 686 1,460,000 × お問合わせ 追加 DL DL
115084 TBS06S-30095 630 950 301 φ18 6 727 1,520,000 × お問合わせ 追加 DL DL
115085 TBS06S-20100 630 1000 201 φ18 6 676 1,450,000 × お問合わせ 追加 DL DL
115086 TBS06S-25100 630 1000 251 φ18 6 718 1,500,000 × お問合わせ 追加 DL DL
115087 TBS06S-30100 630 1000 301 φ18 6 762 1,580,000 × お問合わせ 追加 DL DL
115088 TBS08S-25080 800 800 251 φ18 6 765 1,680,000 × お問合わせ 追加 DL DL
115089 TBS08S-30080 800 800 301 φ18 6 794 1,730,000 × お問合わせ 追加 DL DL
115090 TBS08S-35080 800 800 351 φ18 6 824 1,780,000 × お問合わせ 追加 DL DL
115091 TBS08S-40080 800 800 401 φ18 6 853 1,830,000 × お問合わせ 追加 DL DL
115092 TBS08S-25085 800 850 251 φ18 6 803 1,730,000 × お問合わせ 追加 DL DL
115093 TBS08S-30085 800 850 301 φ18 6 835 1,790,000 × お問合わせ 追加 DL DL
115094 TBS08S-35085 800 850 351 φ18 6 867 1,850,000 × お問合わせ 追加 DL DL
115095 TBS08S-40085 800 850 401 φ18 6 900 1,910,000 × お問合わせ 追加 DL DL
115096 TBS08S-25090 800 900 251 φ18 6 841 1,810,000 × お問合わせ 追加 DL DL
115097 TBS08S-30090 800 900 301 φ18 6 876 1,860,000 × お問合わせ 追加 DL DL
115098 TBS08S-35090 800 900 351 φ18 6 911 1,940,000 × お問合わせ 追加 DL DL
115099 TBS08S-40090 800 900 401 φ18 6 946 1,980,000 × お問合わせ 追加 DL DL
115100 TBS08S-50090 800 900 501 φ18 6 1020 2,140,000 × お問合わせ 追加 DL DL
115101 TBS08S-25095 800 950 251 φ18 6 879 1,860,000 × お問合わせ 追加 DL DL
115102 TBS08S-30095 800 950 301 φ18 6 917 1,940,000 × お問合わせ 追加 DL DL
115103 TBS08S-35095 800 950 351 φ18 6 955 2,020,000 × お問合わせ 追加 DL DL
115104 TBS08S-40095 800 950 401 φ18 6 996 2,080,000 × お問合わせ 追加 DL DL
115105 TBS08S-25100 800 1000 251 φ18 6 917 1,940,000 × お問合わせ 追加 DL DL
115106 TBS08S-30100 800 1000 301 φ18 6 957 2,020,000 × お問合わせ 追加 DL DL
115107 TBS08S-35100 800 1000 351 φ18 6 1002 2,080,000 × お問合わせ 追加 DL DL
115108 TBS08S-40100 800 1000 401 φ18 6 1042 2,160,000 × お問合わせ 追加 DL DL
115109 TBS08S-50100 800 1000 501 φ18 6 1124 2,290,000 × お問合わせ 追加 DL DL
115110 TBS08S-25110 800 1100 251 φ18 6 1002 2,080,000 × お問合わせ 追加 DL DL
115111 TBS08S-30110 800 1100 301 φ18 6 1043 2,160,000 × お問合わせ 追加 DL DL
115112 TBS08S-35110 800 1100 351 φ18 6 1089 2,250,000 × お問合わせ 追加 DL DL
115113 TBS08S-40110 800 1100 401 φ18 6 1135 2,340,000 × お問合わせ 追加 DL DL
115114 TBS08S-25120 800 1200 251 φ18 6 1079 2,220,000 × お問合わせ 追加 DL DL
115115 TBS08S-30120 800 1200 301 φ18 6 1125 2,300,000 × お問合わせ 追加 DL DL
115116 TBS08S-35120 800 1200 351 φ18 6 1176 2,400,000 × お問合わせ 追加 DL DL
115117 TBS08S-40120 800 1200 401 φ18 6 1228 2,500,000 × お問合わせ 追加 DL DL
115118 TBS08S-50120 800 1200 501 φ18 6 1331 2,670,000 × お問合わせ 追加 DL DL
115119 TBS10S-40070 1000 700 401 φ22 6 1225 2,710,000 × お問合わせ 追加 DL DL
115120 TBS10S-30080 1000 800 301 φ22 6 1272 2,800,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I J K L M N
115028 TBS03S-15028 300 280 150.8 74.6 25 40 - - C30 - - - 0.02/300 0.02/300
115030 TBS03S-20030 300 300 200.8 49.6 25 40 - - C30 - - - 0.02/300 0.02/300
115031 TBS03S-17032 300 325 175.8 62.1 25 40 - - C30 - - - 0.02/300 0.02/300
115032 TBS03S-15035 300 350 150.8 74.6 25 40 - - C30 - - - 0.02/300 0.02/300
115033 TBS04S-15035 400 350 150.8 124.6 50 50 320 - C50 145 110 225 0.02/300 0.02/300
115034 TBS04S-20045 400 450 200.8 99.6 50 50 320 - C50 145 110 225 0.02/300 0.02/300
115035 TBS04S-15050 400 500 150.8 124.6 50 50 320 - C50 145 110 225 0.02/300 0.02/300
115036 TBS04S-17050 400 500 175.8 112.1 50 50 320 - C50 145 110 225 0.02/300 0.02/300
115037 TBS04S-20050 400 500 200.8 99.6 50 50 320 - C50 145 110 225 0.02/300 0.02/300
115038 TBS04S-22050 400 500 225.8 87.1 50 50 320 - C50 145 110 225 0.02/300 0.02/300
115039 TBS04S-25050 400 500 250.8 74.6 50 50 320 - C50 145 110 225 0.02/300 0.02/300
115040 TBS04S-17055 400 550 175.8 112.1 50 50 320 - C50 145 110 225 0.02/300 0.02/300
115041 TBS04S-20055 400 550 200.8 99.6 50 50 320 - C50 145 110 225 0.02/300 0.02/300
115042 TBS04S-22055 400 550 225.8 87.1 50 50 320 - C50 145 110 225 0.02/300 0.02/300
115043 TBS04S-25055 400 550 250.8 74.6 50 50 320 - C50 145 110 225 0.02/300 0.02/300
115044 TBS04S-15060 400 600 150.8 124.6 50 50 320 - C50 145 110 225 0.02/300 0.02/300
115045 TBS04S-17060 400 600 175.8 112.1 50 50 320 - C50 145 110 225 0.02/300 0.02/300
115046 TBS04S-20060 400 600 200.8 99.6 50 50 320 - C50 145 110 225 0.02/300 0.02/300
115047 TBS04S-22060 400 600 225.8 87.1 50 50 320 - C50 145 110 225 0.02/300 0.02/300
115048 TBS04S-25060 400 600 250.8 74.6 50 50 320 - C50 145 110 225 0.02/300 0.02/300
115049 TBS04S-17065 400 650 175.8 112.1 50 50 320 - C50 145 110 225 0.02/300 0.02/300
115050 TBS04S-20065 400 650 200.8 99.6 50 50 320 - C50 145 110 225 0.02/300 0.02/300
115051 TBS04S-22065 400 650 225.8 87.1 50 50 320 - C50 145 110 225 0.02/300 0.02/300
115052 TBS04S-25065 400 650 250.8 74.6 50 50 320 - C50 145 110 225 0.02/300 0.02/300
115053 TBS04S-17070 400 700 176 112 50 50 320 - C50 145 110 225 0.02/300 0.02/300
115054 TBS04S-20070 400 700 201 99.5 50 50 320 - C50 145 110 225 0.02/300 0.02/300
115055 TBS05S-20050 500 500 200.8 149.6 50 50 400 - C60 175 150 275 0.02/300 0.02/300
115056 TBS05S-25055 500 550 250.8 124.6 50 50 400 - C60 175 150 275 0.02/300 0.02/300
115057 TBS05S-20060 500 600 200.8 149.6 50 50 400 - C60 175 150 275 0.02/300 0.02/300
115058 TBS05S-22060 500 600 220.8 139.6 50 50 400 - C60 175 150 275 0.02/300 0.02/300
115059 TBS05S-25060 500 600 250.8 124.6 50 50 400 - C60 175 150 275 0.02/300 0.02/300
115060 TBS05S-20065 500 650 200.8 149.6 50 50 400 - C60 175 150 275 0.02/300 0.02/300
115061 TBS05S-22065 500 650 220.8 139.6 50 50 400 - C60 175 150 275 0.02/300 0.02/300
115062 TBS05S-25065 500 650 250.8 124.6 50 50 400 - C60 175 150 275 0.02/300 0.02/300
115063 TBS05S-20070 500 700 201 149.5 50 50 400 - C60 175 150 275 0.02/300 0.02/300
115064 TBS05S-22070 500 700 221 139.5 50 50 400 - C60 175 150 275 0.02/300 0.02/300
115065 TBS05S-25070 500 700 251 124.5 50 50 400 - C60 175 150 275 0.02/300 0.02/300
115066 TBS06S-20060 630 600 200.8 214.6 50 50 500 250 C70 215 200 340 0.02/300 0.02/300
115067 TBS06S-20070 630 700 201 214.5 50 50 500 250 C70 215 200 340 0.02/300 0.02/300
115068 TBS06S-25070 630 700 251 189.5 50 50 500 250 C70 215 200 340 0.02/300 0.02/300
115069 TBS06S-30070 630 700 301 164.5 50 50 500 250 C70 215 200 340 0.02/300 0.02/300
115070 TBS06S-20075 630 750 201 214.5 50 50 500 250 C70 215 200 340 0.02/300 0.02/300
115071 TBS06S-25075 630 750 251 189.5 50 50 500 250 C70 215 200 340 0.02/300 0.02/300
115072 TBS06S-30075 630 750 301 164.5 50 50 500 250 C70 215 200 340 0.02/300 0.02/300
115073 TBS06S-20080 630 800 201 214.5 50 50 500 250 C70 215 200 340 0.02/300 0.02/300
115074 TBS06S-25080 630 800 251 189.5 50 50 500 250 C70 215 200 340 0.02/300 0.02/300
115075 TBS06S-30080 630 800 301 164.5 50 50 500 250 C70 215 200 340 0.02/300 0.02/300
115076 TBS06S-20085 630 850 201 214.5 50 50 500 250 C70 215 200 340 0.02/300 0.02/300
115077 TBS06S-25085 630 850 251 189.5 50 50 500 250 C70 215 200 340 0.02/300 0.02/300
115078 TBS06S-30085 630 850 301 164.5 50 50 500 250 C70 215 200 340 0.02/300 0.02/300
115079 TBS06S-20090 630 900 201 214.5 50 50 500 250 C70 215 200 340 0.02/300 0.02/300
115080 TBS06S-25090 630 900 251 189.5 50 50 500 250 C70 215 200 340 0.02/300 0.02/300
115081 TBS06S-30090 630 900 301 164.5 50 50 500 250 C70 215 200 340 0.02/300 0.02/300
115082 TBS06S-20095 630 950 201 214.5 50 50 500 250 C70 215 200 340 0.02/300 0.02/300
115083 TBS06S-25095 630 950 251 189.5 50 50 500 250 C70 215 200 340 0.02/300 0.02/300
115084 TBS06S-30095 630 950 301 164.5 50 50 500 250 C70 215 200 340 0.02/300 0.02/300
115085 TBS06S-20100 630 1000 201 214.5 50 50 500 250 C70 215 200 340 0.02/300 0.02/300
115086 TBS06S-25100 630 1000 251 189.5 50 50 500 250 C70 215 200 340 0.02/300 0.02/300
115087 TBS06S-30100 630 1000 301 164.5 50 50 500 250 C70 215 200 340 0.02/300 0.02/300
115088 TBS08S-25080 800 800 251 274.5 50 50 640 320 C100 265 270 425 0.02/300 0.01/100
115089 TBS08S-30080 800 800 301 249.5 50 50 640 320 C100 265 270 425 0.02/300 0.01/100
115090 TBS08S-35080 800 800 351 224.5 50 50 640 320 C100 265 270 425 0.02/300 0.01/100
115091 TBS08S-40080 800 800 401 199.5 50 50 640 320 C100 265 270 425 0.02/300 0.01/100
115092 TBS08S-25085 800 850 251 274.5 50 50 640 320 C100 265 270 425 0.02/300 0.01/100
115093 TBS08S-30085 800 850 301 249.5 50 50 640 320 C100 265 270 425 0.02/300 0.01/100
115094 TBS08S-35085 800 850 351 224.5 50 50 640 320 C100 265 270 425 0.02/300 0.01/100
115095 TBS08S-40085 800 850 401 199.5 50 50 640 320 C100 265 270 425 0.02/300 0.01/100
115096 TBS08S-25090 800 900 251 274.5 50 50 640 320 C100 265 270 425 0.02/300 0.01/100
115097 TBS08S-30090 800 900 301 249.5 50 50 640 320 C100 265 270 425 0.02/300 0.01/100
115098 TBS08S-35090 800 900 351 224.5 50 50 640 320 C100 265 270 425 0.02/300 0.01/100
115099 TBS08S-40090 800 900 401 199.5 50 50 640 320 C100 265 270 425 0.02/300 0.01/100
115100 TBS08S-50090 800 900 501 149.5 50 50 640 320 C100 265 270 425 0.02/300 0.01/100
115101 TBS08S-25095 800 950 251 274.5 50 50 640 320 C100 265 270 425 0.02/300 0.01/100
115102 TBS08S-30095 800 950 301 249.5 50 50 640 320 C100 265 270 425 0.02/300 0.01/100
115103 TBS08S-35095 800 950 351 224.5 50 50 640 320 C100 265 270 425 0.02/300 0.01/100
115104 TBS08S-40095 800 950 401 199.5 50 50 640 320 C100 265 270 425 0.02/300 0.01/100
115105 TBS08S-25100 800 1000 251 274.5 50 50 640 320 C100 265 270 425 0.02/300 0.01/100
115106 TBS08S-30100 800 1000 301 249.5 50 50 640 320 C100 265 270 425 0.02/300 0.01/100
115107 TBS08S-35100 800 1000 351 224.5 50 50 640 320 C100 265 270 425 0.02/300 0.01/100
115108 TBS08S-40100 800 1000 401 199.5 50 50 640 320 C100 265 270 425 0.02/300 0.01/100
115109 TBS08S-50100 800 1000 501 149.5 50 50 640 320 C100 265 270 425 0.02/300 0.01/100
115110 TBS08S-25110 800 1100 251 274.5 50 50 640 320 C100 265 270 425 0.02/300 0.01/100
115111 TBS08S-30110 800 1100 301 249.5 50 50 640 320 C100 265 270 425 0.02/300 0.01/100
115112 TBS08S-35110 800 1100 351 224.5 50 50 640 320 C100 265 270 425 0.02/300 0.01/100
115113 TBS08S-40110 800 1100 401 199.5 50 50 640 320 C100 265 270 425 0.02/300 0.01/100
115114 TBS08S-25120 800 1200 251 274.5 50 50 640 320 C100 265 270 425 0.02/300 0.01/100
115115 TBS08S-30120 800 1200 301 249.5 50 50 640 320 C100 265 270 425 0.02/300 0.01/100
115116 TBS08S-35120 800 1200 351 224.5 50 50 640 320 C100 265 270 425 0.02/300 0.01/100
115117 TBS08S-40120 800 1200 401 199.5 50 50 640 320 C100 265 270 425 0.02/300 0.01/100
115118 TBS08S-50120 800 1200 501 149.5 50 50 640 320 C100 265 270 425 0.02/300 0.01/100
115119 TBS10S-40070 1000 700 401 299.5 55 65 800 400 C125 335 330 525 0.02/300 0.01/100
115120 TBS10S-30080 1000 800 301 349.5 55 65 800 400 C125 335 330 525 0.02/300 0.01/100

仕様/価格 オプション 研削仕上げ・座の上面加工

No. K L 価格
□300 0.01/500 0.02/300 53,500
□400 0.01/500 0.02/300 73,500
□500 0.01/500 0.02/300 101,000
□630(高さ800まで) 0.01/500 0.02/300 120,000
□630(高さ850以上) 0.01/500 0.01/100 201,000
□800(高さ800まで) 0.01/500 0.01/100 160,000
□800(高さ850以上) 0.01/500 0.01/100 319,000
□1000 0.01/500 0.01/100 535,000

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
MCツーリングブロック(2面スタンダードタイプ) FC250 焼鈍 塗装(黒皮部)

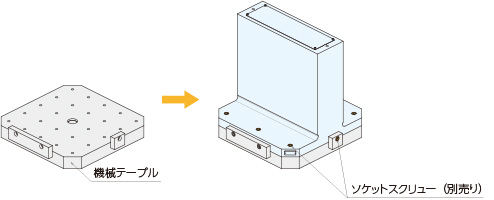

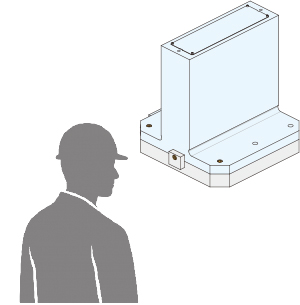

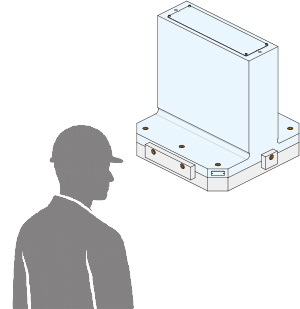

特長

■使用面には0.4~0.5mmのセルフカット代が設けてあります。
■セルフカットにより、ご使用の機械と同一精度に仕上げることが出来ます。
■ご使用の機械で、T溝、タップなどお好みの加工が出来ます。
■オプションで底面と、エッジロケーター面の研削仕様、座の上面加工仕上げ品もあります。

[付属品]
天蓋・天蓋取付ボルト・アイボルト

※お客様の仕様に合わせた特殊品も承ります。

[特注対応]
カタログ掲載品への追加工
寸法変更品の製作
専用設計品の製作
