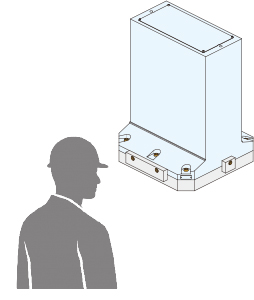

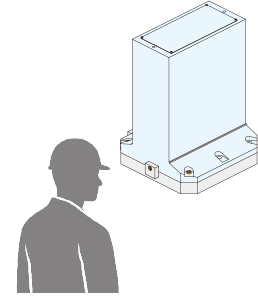

MCツーリングブロック(2面軽量タイプ)

E-9159L

仕様・価格

オーダーNo. No. ベース寸法 全高 ポスト巾 取付穴数 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
115153 TBL03S-15028 300 280 150.8 - 45 271,000 × お問合わせ 追加 DL DL
115154 TBL04S-22055 400 550 225.8 4 152 565,000 × お問合わせ 追加 DL DL
115155 TBL04S-25055 400 550 250.8 4 155 580,000 × お問合わせ 追加 DL DL
115156 TBL04S-17060 400 600 175.8 4 152 700,000 × お問合わせ 追加 DL DL
115157 TBL04S-20060 400 600 200.8 4 157 580,000 × お問合わせ 追加 DL DL
115158 TBL04S-22060 400 600 225.8 4 163 595,000 × お問合わせ 追加 DL DL
115159 TBL04S-25060 400 600 250.8 4 167 615,000 × お問合わせ 追加 DL DL
115160 TBL04S-17065 400 650 175.8 4 163 710,000 × お問合わせ 追加 DL DL
115161 TBL04S-20065 400 650 200.8 4 168 615,000 × お問合わせ 追加 DL DL
115162 TBL04S-22065 400 650 225.8 4 174 630,000 × お問合わせ 追加 DL DL
115163 TBL04S-25065 400 650 250.8 4 178 650,000 × お問合わせ 追加 DL DL
115164 TBL04S-17070 400 700 176 4 173 725,000 × お問合わせ 追加 DL DL
115165 TBL04S-20070 400 700 201 4 179 650,000 × お問合わせ 追加 DL DL
115166 TBL04S-22070 400 700 226 4 185 670,000 × お問合わせ 追加 DL DL
115167 TBL04S-25070 400 700 251 4 190 685,000 × お問合わせ 追加 DL DL
115168 TBL05S-22060 500 600 220.8 4 212 735,000 × お問合わせ 追加 DL DL
115169 TBL05S-25060 500 600 250.8 4 214 745,000 × お問合わせ 追加 DL DL
115170 TBL05S-20065 500 650 200.8 4 221 810,000 × お問合わせ 追加 DL DL
115171 TBL05S-22065 500 650 220.8 4 225 780,000 × お問合わせ 追加 DL DL
115172 TBL05S-25065 500 650 250.8 4 227 795,000 × お問合わせ 追加 DL DL
115173 TBL05S-20070 500 700 201 4 233 795,000 × お問合わせ 追加 DL DL
115174 TBL05S-22070 500 700 221 4 238 810,000 × お問合わせ 追加 DL DL
115175 TBL05S-25070 500 700 251 4 241 840,000 × お問合わせ 追加 DL DL
115176 TBL05S-20075 500 750 201 4 246 840,000 × お問合わせ 追加 DL DL
115177 TBL05S-22075 500 750 221 4 251 855,000 × お問合わせ 追加 DL DL
115178 TBL05S-25075 500 750 251 4 254 870,000 × お問合わせ 追加 DL DL
115179 TBL05S-20080 500 800 201 4 258 870,000 × お問合わせ 追加 DL DL
115180 TBL05S-22080 500 800 221 4 264 895,000 × お問合わせ 追加 DL DL
115181 TBL05S-25080 500 800 251 4 268 920,000 × お問合わせ 追加 DL DL
115182 TBL05S-20085 500 850 201 4 271 910,000 × お問合わせ 追加 DL DL
115183 TBL05S-22085 500 850 221 4 277 930,000 × お問合わせ 追加 DL DL
115184 TBL05S-25085 500 850 251 4 281 960,000 × お問合わせ 追加 DL DL
115185 TBL05S-20090 500 900 201 4 283 950,000 × お問合わせ 追加 DL DL
115186 TBL05S-22090 500 900 221 4 289 975,000 × お問合わせ 追加 DL DL
115187 TBL05S-25090 500 900 251 4 293 1,010,000 × お問合わせ 追加 DL DL
115188 TBL06S-30080 630 800 301 6 473 1,240,000 × お問合わせ 追加 DL DL
115189 TBL06S-25085 630 850 251 6 480 1,280,000 × お問合わせ 追加 DL DL
115190 TBL06S-30085 630 850 301 6 496 1,310,000 × お問合わせ 追加 DL DL
115191 TBL06S-20090 630 900 201 6 477 1,280,000 × お問合わせ 追加 DL DL
115192 TBL06S-25090 630 900 251 6 501 1,310,000 × お問合わせ 追加 DL DL
115193 TBL06S-30090 630 900 301 6 519 1,370,000 × お問合わせ 追加 DL DL
115194 TBL06S-20095 630 950 201 6 497 1,310,000 × お問合わせ 追加 DL DL
115195 TBL06S-25095 630 950 251 6 522 1,370,000 × お問合わせ 追加 DL DL
115196 TBL06S-30095 630 950 301 6 541 1,430,000 × お問合わせ 追加 DL DL
115197 TBL06S-20100 630 1000 201 6 517 1,370,000 × お問合わせ 追加 DL DL
115198 TBL06S-25100 630 1000 251 6 544 1,450,000 × お問合わせ 追加 DL DL
115199 TBL06S-30100 630 1000 301 6 564 1,490,000 × お問合わせ 追加 DL DL
115200 TBL08S-40100 800 1000 401 6 787 2,090,000 × お問合わせ 追加 DL DL
115201 TBL08S-30110 800 1100 301 6 803 2,110,000 × お問合わせ 追加 DL DL
115202 TBL08S-35110 800 1100 351 6 873 2,170,000 × お問合わせ 追加 DL DL
115203 TBL08S-40110 800 1100 401 6 895 2,260,000 × お問合わせ 追加 DL DL
115204 TBL08S-50110 800 1100 501 6 882 2,370,000 × お問合わせ 追加 DL DL
115205 TBL08S-25120 800 1200 251 6 823 2,160,000 × お問合わせ 追加 DL DL
115206 TBL08S-30120 800 1200 301 6 858 2,250,000 × お問合わせ 追加 DL DL
115207 TBL08S-35120 800 1200 351 6 883 2,310,000 × お問合わせ 追加 DL DL
115208 TBL08S-40120 800 1200 401 6 907 2,420,000 × お問合わせ 追加 DL DL
115209 TBL08S-50120 800 1200 501 6 947 2,560,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I J K L
115153 TBL03S-15028 300 280 150.8 74.6 65 20 - - - - 0.02/300 0.02/300
115154 TBL04S-22055 400 550 225.8 87.1 85 25 320 145 110 225 0.02/300 0.02/300
115155 TBL04S-25055 400 550 250.8 74.6 80 25 320 145 110 225 0.02/300 0.02/300
115156 TBL04S-17060 400 600 175.8 112.1 90 25 320 145 110 225 0.02/300 0.02/300
115157 TBL04S-20060 400 600 200.8 99.6 85 25 320 145 110 225 0.02/300 0.02/300
115158 TBL04S-22060 400 600 225.8 87.1 85 25 320 145 110 225 0.02/300 0.02/300
115159 TBL04S-25060 400 600 250.8 74.6 80 25 320 145 110 225 0.02/300 0.02/300
115160 TBL04S-17065 400 650 175.8 112.1 90 25 320 145 110 225 0.02/300 0.02/300
115161 TBL04S-20065 400 650 200.8 99.6 85 25 320 145 110 225 0.02/300 0.02/300
115162 TBL04S-22065 400 650 225.8 87.1 85 25 320 145 110 225 0.02/300 0.02/300
115163 TBL04S-25065 400 650 250.8 74.6 80 25 320 145 110 225 0.02/300 0.02/300
115164 TBL04S-17070 400 700 176 112 90 25 320 145 110 225 0.02/300 0.02/300
115165 TBL04S-20070 400 700 201 99.5 85 25 320 145 110 225 0.02/300 0.02/300
115166 TBL04S-22070 400 700 226 87 85 25 320 145 110 225 0.02/300 0.02/300
115167 TBL04S-25070 400 700 251 74.5 80 25 320 145 110 225 0.02/300 0.02/300
115168 TBL05S-22060 500 600 220.8 139.6 110 25 400 175 150 275 0.02/300 0.02/300
115169 TBL05S-25060 500 600 250.8 124.6 100 25 400 175 150 275 0.02/300 0.02/300
115170 TBL05S-20065 500 650 200.8 149.6 110 25 400 175 150 275 0.02/300 0.02/300
115171 TBL05S-22065 500 650 220.8 139.6 110 25 400 175 150 275 0.02/300 0.02/300
115172 TBL05S-25065 500 650 250.8 124.6 100 25 400 175 150 275 0.02/300 0.02/300
115173 TBL05S-20070 500 700 201 149.5 110 25 400 175 150 275 0.02/300 0.02/300
115174 TBL05S-22070 500 700 221 139.5 110 25 400 175 150 275 0.02/300 0.02/300
115175 TBL05S-25070 500 700 251 124.5 100 25 400 175 150 275 0.02/300 0.02/300
115176 TBL05S-20075 500 750 201 149.5 110 25 400 175 150 275 0.02/300 0.02/300
115177 TBL05S-22075 500 750 221 139.5 110 25 400 175 150 275 0.02/300 0.02/300
115178 TBL05S-25075 500 750 251 124.5 100 25 400 175 150 275 0.02/300 0.02/300
115179 TBL05S-20080 500 800 201 149.5 110 25 400 175 150 275 0.02/300 0.02/300
115180 TBL05S-22080 500 800 221 139.5 110 25 400 175 150 275 0.02/300 0.02/300
115181 TBL05S-25080 500 800 251 124.5 100 25 400 175 150 275 0.02/300 0.02/300
115182 TBL05S-20085 500 850 201 149.5 110 25 400 175 150 275 0.02/300 0.02/300
115183 TBL05S-22085 500 850 221 139.5 110 25 400 175 150 275 0.02/300 0.02/300
115184 TBL05S-25085 500 850 251 124.5 100 25 400 175 150 275 0.02/300 0.02/300
115185 TBL05S-20090 500 900 201 149.5 110 25 400 175 150 275 0.02/300 0.02/300
115186 TBL05S-22090 500 900 221 139.5 110 25 400 175 150 275 0.02/300 0.02/300
115187 TBL05S-25090 500 900 251 124.5 100 25 400 175 150 275 0.02/300 0.02/300
115188 TBL06S-30080 630 800 301 164.5 130 35 500 215 200 340 0.02/300 0.02/300
115189 TBL06S-25085 630 850 251 189.5 140 35 500 215 200 340 0.02/300 0.02/300
115190 TBL06S-30085 630 850 301 164.5 130 35 500 215 200 340 0.02/300 0.02/300
115191 TBL06S-20090 630 900 201 214.5 140 35 500 215 200 340 0.02/300 0.02/300
115192 TBL06S-25090 630 900 251 189.5 140 35 500 215 200 340 0.02/300 0.02/300
115193 TBL06S-30090 630 900 301 164.5 130 35 500 215 200 340 0.02/300 0.02/300
115194 TBL06S-20095 630 950 201 214.5 140 35 500 215 200 340 0.02/300 0.02/300
115195 TBL06S-25095 630 950 251 189.5 140 35 500 215 200 340 0.02/300 0.02/300
115196 TBL06S-30095 630 950 301 164.5 130 35 500 215 200 340 0.02/300 0.02/300
115197 TBL06S-20100 630 1000 201 214.5 140 35 500 215 200 340 0.02/300 0.02/300
115198 TBL06S-25100 630 1000 251 189.5 140 35 500 215 200 340 0.02/300 0.02/300
115199 TBL06S-30100 630 1000 301 164.5 130 35 500 215 200 340 0.02/300 0.02/300
115200 TBL08S-40100 800 1000 401 199.5 150 35 640 265 270 425 0.02/300 0.01/100
115201 TBL08S-30110 800 1100 301 249.5 170 35 640 265 270 425 0.02/300 0.01/100
115202 TBL08S-35110 800 1100 351 224.5 160 35 640 265 270 425 0.02/300 0.01/100
115203 TBL08S-40110 800 1100 401 199.5 150 35 640 265 270 425 0.02/300 0.01/100
115204 TBL08S-50110 800 1100 501 149.5 120 35 640 265 270 425 0.02/300 0.01/100
115205 TBL08S-25120 800 1200 251 274.5 170 35 640 265 270 425 0.02/300 0.01/100
115206 TBL08S-30120 800 1200 301 249.5 170 35 640 265 270 425 0.02/300 0.01/100
115207 TBL08S-35120 800 1200 351 224.5 160 35 640 265 270 425 0.02/300 0.01/100
115208 TBL08S-40120 800 1200 401 199.5 150 35 640 265 270 425 0.02/300 0.01/100
115209 TBL08S-50120 800 1200 501 149.5 120 35 640 265 270 425 0.02/300 0.01/100

仕様・価格 オプション 研削仕上げ

No. K L 価格
□300 0.01/500 0.02/300 26,700
□400 0.01/500 0.02/300 40,000
□500(高さ800まで) 0.01/500 0.02/300 53,500
□500(高さ850以上) 0.01/500 0.01/100 107,000
□630 0.01/500 0.01/100 120,000
□800 0.01/500 0.01/100 214,000

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
MCツーリングブロック(2面軽量タイプ) FC250 焼鈍 塗装(黒皮部)

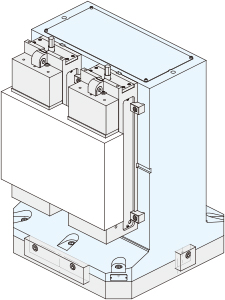

特長

■斜面やリブ構造で剛性を確保しながら軽量化を実現したイケールです。
■切粉が溜まりにくい形状です。
■使用面には0.4~0.5mmのセルフカット代が設けてあります。
■セルフカットにより、ご使用の機械と同一精度に仕上げることが出来ます。
■ご使用の機械で、タップ、溝などお好みの加工ができます。

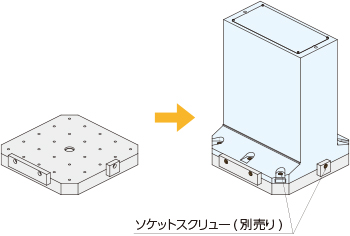

■オプションで底面と、エッジロケーター面の研削仕様もあります。

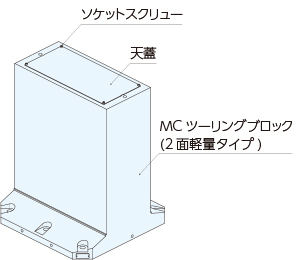

[付属品]
天蓋・天蓋取付ボルト・アイボルト

※お客様の仕様に合わせた特殊品も承ります。

[特注対応]
カタログ掲載品への追加工
寸法変更品の製作
専用設計品の製作
