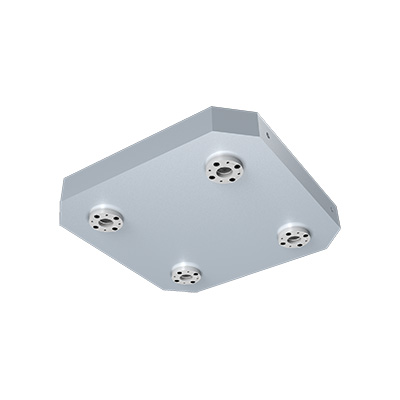

Q-ロック内蔵プレート(フラット)

E-9659X

製品カタログ

仕様/価格

選択	オーダーNo.	No.	ロケートブッシュ	クランプブッシュ	質量 kg	価格	在庫設定	在庫情報	製品BOX	CAD
選択	オーダーNo.	No.	ロケートブッシュ	クランプブッシュ	質量 kg	価格	在庫設定	在庫情報	製品BOX	DXF	STEP
	122201	MCQ400-50	QLT26RB	QLT26CB	58	412,000	×	お問合わせ	追加
	122202	MCQ500-50	QLT26RB	QLT26CB	90	471,000	×	お問合わせ	追加
	122203	MCQ630-50	QLT40RB	QLT40CB	144	650,000	×	お問合わせ	追加

寸法図・サイズ表

選択	オーダーNo.	No.	A	B	C	D	E	F	G	H	I	J
	122201	MCQ400-50	400	400	50	80	240	80	240	C50	10	0.02
	122202	MCQ500-50	500	500	50	100	300	100	300	C60	10	0.02
	122203	MCQ630-50	630	630	50	120	390	120	390	C70	15	0.02

材質・熱処理・表面処理

名称	材質	熱処理	表面処理
Q-ロック内蔵プレート(フラット)	【プレート】FC250 【Ｑ-ロックエレメント】SCM440	【Ｑ-ロックエレメント】焼入（HRC55)	【Ｑ-ロックエレメント】無電解メッキ

特長

■Q-ロック内蔵ネジ式パレットテーブル専用のT溝取付プレートです。
■基準穴は焼入れブッシュ入りで、ピッチは±0.015の高精度に仕上げてあります。
■ユーザー様でワークに合った穴・溝加工を施し、Q-ロック内蔵プレート本体の取付プレートとしてお使いください。
