• ERON

RoHS対応

MC精密アングルプレート(T溝タイプ)

E-9128M

  • 9128M1.jpg

  • 9128M1.jpg

仕様/価格

オーダーNo. No. 全巾 奥行 全高 取付穴径 取付穴数 仕上 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
903806 GTP400 360 200 400 φ18 6 研削 78 462,000 × 入荷予定 追加 DL DL
903807 GTP500 500 250 500 φ18 6 研削 151 750,000 × 入荷予定 追加 DL DL
903808 GTP630 600 300 600 φ18 6 研削 231 895,000 × 在庫△ 追加 DL DL
903809 GTP800 800 400 800 φ18 6 機械 514 1,410,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I J K L M N O P Q
903806 GTP400 360 200 400 60 30 80 80 20 160 240 30 50 100 3 0.05 0.03 C30
903807 GTP500 500 250 500 60 40 100 100 50 200 300 40 100 100 3 0.05 0.03 C60
903808 GTP630 600 300 600 60 40 125 125 50 250 400 40 150 150 2 0.05 0.03 C40
903809 GTP800 800 400 800 75 50 160 160 80 320 500 50 100 150 4 0.05 0.1 C100

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
MC精密アングルプレート(T溝タイプ) FC250 焼鈍(HB241以下) 塗装(黒皮部)

特長

■主軸が横形のマシニング加工のジグベースとしてご使用いただけます。
■1面のため、大物ワーク取り付けベースに最適です。
■機械テーブルへの取り付けにご使用いただける取り付け穴付きです。

構成図

使用例

T溝にジグを取り付けることで、ワークのクランプが可能です。



使用方法

使用面は仕上げ加工が施してあります。
ジグを構築して頂き、ワークをセットしてご使用ください。

取付方法

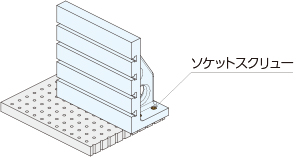

タップ穴への取り付け



機械テーブルに設置し、取り付けてください。
取り付けに必要なソケットスクリューは別売りです。







T溝への取り付け

●ソケットスクリューでの取り付け

機械テーブルのT溝にTスロットナット(別売り)を挿入してください。







機械テーブルにアングルプレートを設置し、ソケットスクリュー（別売り）で取り付けてください。

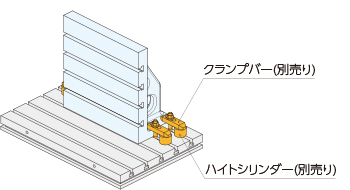

●クランプバーでの取り付け

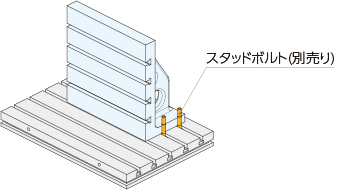

機械テーブルにアングルプレートを設置します。タップ穴の場合はスタッドボルト、T溝の場合はTスロットナット(別売り)とスタッドボルト(別売り)を取り付けてください。





クランプバー等(別売り)を取り付けます。ハイトシリンダー等で高さを調整して取り付けてください。









■注意事項

・機械の最大積載重量、旋回径に注意した上で取り付けてください。

特注品対応

お客様の仕様に合わせた特殊品も承ります。

修理対応

当製品の修理は行っておりません。
異常がみられる場合は、交換してください。

メンテナンス方法

使用前後に切粉が付着していないかを確認し、使用後に切粉の除去を行ってください。
