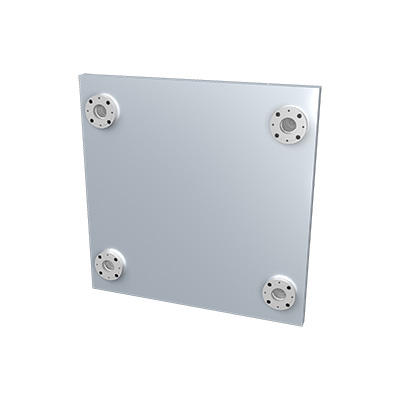

2面イケール用交換プレート(チャック付き)
E-9659X
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I | J | K | L | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 122219 | TBQS400TS-12IN | 405 | 425 | 20.5 | 42.5 | 320 | 52.5 | 320 | 10 | 0.02 | 202.5 | 212.5 | 310 | - | |
| 122220 | TBQS500TS-16IN | 500 | 500 | 32.5 | 85 | 330 | 85 | 330 | 15 | 0.02 | 250 | 250 | 400 | - | |
| 122221 | TBQS630TS-12INX2 | 630 | 630 | 32.5 | 65 | 500 | 90 | 450 | 15 | 0.02 | 155 | 315 | 310 | 320 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| 2面イケール用交換プレート(チャック付き) | 【プレート】S50C 【Ｑ-ロックエレメント】SCM440 |
【Ｑ-ロックエレメント】焼入（HRC55) | 【Ｑ-ロックエレメント】無電解メッキ |
特長
-
■Q-ロック内蔵2面イケール専用のチャック取付プレートです。
■基準穴は焼入れブッシュ入りで、ピッチは±0.015の高精度に仕上げてあります。
■チャックはご支給頂くか、ご指定下さい。
■価格は参考価格になりますのでご注意ください。
