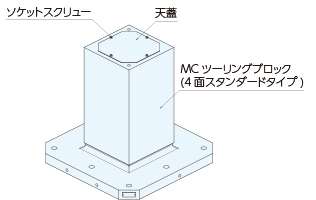

MCツーリングブロック(4面スタンダードタイプ)

E-9159

  • MCツーリングブロック(4面スタンダードタイプ) PIC1

  • MCツーリングブロック(4面スタンダードタイプ) PIC1

仕様・価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. ベース寸法 全高 ポスト巾 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
115210 TBS03-15035 300 350 150.8 58 262,000 × お問合わせ 追加 DL DL
115211 TBS03-20035 300 350 200.8 75 299,000 × お問合わせ 追加 DL DL
115212 TBS03-20040 300 400 200.8 85 323,000 × お問合わせ 追加 DL DL
115213 TBS04-20045 400 450 200.8 142 407,000 × お問合わせ 追加 DL DL
115214 TBS04-22045 400 450 225.8 155 434,000 × お問合わせ 追加 DL DL
115215 TBS04-25045 400 450 250.8 167 460,000 × お問合わせ 追加 DL DL
115216 TBS04-20050 400 500 200.8 153 442,000 × お問合わせ 追加 DL DL
115217 TBS04-22050 400 500 225.8 168 461,000 × お問合わせ 追加 DL DL
115218 TBS04-25050 400 500 250.8 182 492,000 × お問合わせ 追加 DL DL
115219 TBS04-20055 400 550 200.8 164 456,000 × お問合わせ 追加 DL DL
115220 TBS04-22055 400 550 225.8 181 540,000 × お問合わせ 追加 DL DL
115221 TBS04-25055 400 550 250.8 197 525,000 × お問合わせ 追加 DL DL
115222 TBS04-20060 400 600 200.8 175 480,000 × お問合わせ 追加 DL DL
115223 TBS04-22060 400 600 225.8 194 520,000 × お問合わせ 追加 DL DL
115224 TBS04-25060 400 600 250.8 212 550,000 × お問合わせ 追加 DL DL
115225 TBS04-20065 400 650 200.8 187 505,000 × お問合わせ 追加 DL DL
115226 TBS04-22065 400 650 225.8 207 545,000 × お問合わせ 追加 DL DL
115227 TBS04-25065 400 650 250.8 227 585,000 × お問合わせ 追加 DL DL
115228 TBS04-20070 400 700 201 198 530,000 × お問合わせ 追加 DL DL
115229 TBS04-22070 400 700 226 220 575,000 × お問合わせ 追加 DL DL
115230 TBS04-25070 400 700 251 242 615,000 × お問合わせ 追加 DL DL
115231 TBS05-25055 500 550 250.8 233 630,000 × お問合わせ 追加 DL DL
115232 TBS05-30055 500 550 300.8 265 690,000 × お問合わせ 追加 DL DL
115233 TBS05-35055 500 550 350.8 296 750,000 × お問合わせ 追加 DL DL
115234 TBS05-25060 500 600 250.8 248 645,000 × お問合わせ 追加 DL DL
115235 TBS05-30060 500 600 300.8 284 725,000 × お問合わせ 追加 DL DL
115236 TBS05-35060 500 600 350.8 318 795,000 × お問合わせ 追加 DL DL
115237 TBS05-25065 500 650 250.8 263 680,000 × お問合わせ 追加 DL DL
115238 TBS05-30065 500 650 300.8 302 760,000 × お問合わせ 追加 DL DL
115239 TBS05-35065 500 650 350.8 340 845,000 × お問合わせ 追加 DL DL
115240 TBS05-25070 500 700 251 283 710,000 × お問合わせ 追加 DL DL
115241 TBS05-30070 500 700 301 327 800,000 × お問合わせ 追加 DL DL
115242 TBS05-35070 500 700 351 370 890,000 × お問合わせ 追加 DL DL
115243 TBS05-25075 500 750 251 297 745,000 × お問合わせ 追加 DL DL
115244 TBS05-30075 500 750 301 346 845,000 × お問合わせ 追加 DL DL
115245 TBS05-35075 500 750 351 392 930,000 × お問合わせ 追加 DL DL
115246 TBS05-25080 500 800 251 312 780,000 × お問合わせ 追加 DL DL
115247 TBS05-30080 500 800 301 364 880,000 × お問合わせ 追加 DL DL
115248 TBS05-25085 500 850 251 327 810,000 × お問合わせ 追加 DL DL
115249 TBS05-30085 500 850 301 383 920,000 × お問合わせ 追加 DL DL
115250 TBS05-25090 500 900 251 342 850,000 × お問合わせ 追加 DL DL
115251 TBS06-30060 630 600 300.8 336 865,000 × お問合わせ 追加 DL DL
115252 TBS06-45060 630 600 450.8 511 1,080,000 × お問合わせ 追加 DL DL
115253 TBS06-30070 630 700 301 379 960,000 × お問合わせ 追加 DL DL
115254 TBS06-35070 630 700 351 422 1,040,000 × お問合わせ 追加 DL DL
115255 TBS06-40070 630 700 401 534 1,140,000 × お問合わせ 追加 DL DL
115256 TBS06-45070 630 700 451 586 1,400,000 × お問合わせ 追加 DL DL
115257 TBS06-30075 630 750 301 398 1,010,000 × お問合わせ 追加 DL DL
115258 TBS06-35075 630 750 351 444 1,090,000 × お問合わせ 追加 DL DL
115259 TBS06-40075 630 750 401 567 1,190,000 × お問合わせ 追加 DL DL
115260 TBS06-45075 630 750 451 623 1,290,000 × お問合わせ 追加 DL DL
115261 TBS06-30080 630 800 301 414 1,040,000 × お問合わせ 追加 DL DL
115262 TBS06-35080 630 800 351 467 1,140,000 × お問合わせ 追加 DL DL
115263 TBS06-40080 630 800 401 599 1,250,000 × お問合わせ 追加 DL DL
115264 TBS06-45080 630 800 451 661 1,350,000 × お問合わせ 追加 DL DL
115265 TBS06-30085 630 850 301 435 1,080,000 × お問合わせ 追加 DL DL
115266 TBS06-35085 630 850 351 489 1,190,000 × お問合わせ 追加 DL DL
115267 TBS06-40085 630 850 401 633 1,300,000 × お問合わせ 追加 DL DL
115268 TBS06-45085 630 850 451 699 1,450,000 × お問合わせ 追加 DL DL
115269 TBS06-30090 630 900 301 454 1,130,000 × お問合わせ 追加 DL DL
115270 TBS06-35090 630 900 351 512 1,240,000 × お問合わせ 追加 DL DL
115271 TBS06-40090 630 900 401 665 1,550,000 × お問合わせ 追加 DL DL
115272 TBS06-45090 630 900 451 736 1,540,000 × お問合わせ 追加 DL DL
115273 TBS06-35095 630 950 351 534 1,290,000 × お問合わせ 追加 DL DL
115274 TBS06-40095 630 950 401 698 1,420,000 × お問合わせ 追加 DL DL
115275 TBS06-45095 630 950 451 773 1,560,000 × お問合わせ 追加 DL DL
115276 TBS06-35100 630 1000 351 556 1,340,000 × お問合わせ 追加 DL DL
115277 TBS06-40100 630 1000 401 730 1,590,000 × お問合わせ 追加 DL DL
115278 TBS06-45100 630 1000 451 811 1,600,000 × お問合わせ 追加 DL DL
115279 TBS08-40070 800 700 401 649 1,410,000 × お問合わせ 追加 DL DL
115280 TBS08-40080 800 800 401 719 1,470,000 × お問合わせ 追加 DL DL
115281 TBS08-45080 800 800 451 786 1,580,000 × お問合わせ 追加 DL DL
115282 TBS08-50080 800 800 501 854 1,680,000 × お問合わせ 追加 DL DL
115283 TBS08-55080 800 800 551 918 1,780,000 × お問合わせ 追加 DL DL
115284 TBS08-40085 800 850 401 754 1,520,000 × お問合わせ 追加 DL DL
115285 TBS08-45085 800 850 451 826 1,640,000 × お問合わせ 追加 DL DL
115286 TBS08-50085 800 850 501 899 1,740,000 × お問合わせ 追加 DL DL
115287 TBS08-55085 800 850 551 970 1,850,000 × お問合わせ 追加 DL DL
115288 TBS08-40090 800 900 401 788 1,590,000 × お問合わせ 追加 DL DL
115289 TBS08-45090 800 900 451 866 1,710,000 × お問合わせ 追加 DL DL
115290 TBS08-50090 800 900 501 944 1,820,000 × お問合わせ 追加 DL DL
115291 TBS08-55090 800 900 551 1020 1,950,000 × お問合わせ 追加 DL DL
115292 TBS08-40095 800 950 401 823 1,650,000 × お問合わせ 追加 DL DL
115293 TBS08-45095 800 950 451 906 1,810,000 × お問合わせ 追加 DL DL
115294 TBS08-50095 800 950 501 991 1,920,000 × お問合わせ 追加 DL DL
115295 TBS08-55095 800 950 551 1070 2,030,000 × お問合わせ 追加 DL DL
115296 TBS08-40100 800 1000 401 858 1,710,000 × お問合わせ 追加 DL DL
115297 TBS08-45100 800 1000 451 946 1,840,000 × お問合わせ 追加 DL DL
115298 TBS08-50100 800 1000 501 1036 1,970,000 × お問合わせ 追加 DL DL
115299 TBS08-55100 800 1000 551 1121 2,130,000 × お問合わせ 追加 DL DL
115300 TBS08-40105 800 1050 401 893 1,760,000 × お問合わせ 追加 DL DL
115301 TBS08-45105 800 1050 451 990 1,910,000 × お問合わせ 追加 DL DL
115302 TBS08-50105 800 1050 501 1082 2,040,000 × お問合わせ 追加 DL DL
115303 TBS08-55105 800 1050 551 1171 2,180,000 × お問合わせ 追加 DL DL
115304 TBS08-40110 800 1100 401 928 1,830,000 × お問合わせ 追加 DL DL
115305 TBS08-45110 800 1100 451 1030 1,970,000 × お問合わせ 追加 DL DL
115306 TBS08-50110 800 1100 501 1127 2,130,000 × お問合わせ 追加 DL DL
115307 TBS08-55110 800 1100 551 1221 2,270,000 × お問合わせ 追加 DL DL
115308 TBS08-40120 800 1200 401 1002 1,940,000 × お問合わせ 追加 DL DL
115309 TBS08-45120 800 1200 451 1110 2,110,000 × お問合わせ 追加 DL DL
115310 TBS08-50120 800 1200 501 1217 2,470,000 × お問合わせ 追加 DL DL
115311 TBS08-55120 800 1200 551 1322 2,420,000 × お問合わせ 追加 DL DL
115312 TBS10-50085 1000 850 501 1247 2,570,000 × お問合わせ 追加 DL DL
115313 TBS10-60105 1000 1050 601 1701 3,440,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G 取付穴径 取付穴数 H I J K L
115210 TBS03-15035 300 350 150.8 74.6 25 40 - - 0 - - - 0.02/300 0.02/300
115211 TBS03-20035 300 350 200.8 49.6 25 40 - - 0 - - - 0.02/300 0.02/300
115212 TBS03-20040 300 400 200.8 49.6 25 40 - - 0 - - - 0.02/300 0.02/300
115213 TBS04-20045 400 450 200.8 99.6 50 50 320 φ18 4 145 110 225 0.02/300 0.02/300
115214 TBS04-22045 400 450 225.8 87.1 50 50 320 φ18 4 145 110 225 0.02/300 0.02/300
115215 TBS04-25045 400 450 250.8 74.6 50 50 320 φ18 4 145 110 225 0.02/300 0.02/300
115216 TBS04-20050 400 500 200.8 99.6 50 50 320 φ18 4 145 110 225 0.02/300 0.02/300
115217 TBS04-22050 400 500 225.8 87.1 50 50 320 φ18 4 145 110 225 0.02/300 0.02/300
115218 TBS04-25050 400 500 250.8 74.6 50 50 320 φ18 4 145 110 225 0.02/300 0.02/300
115219 TBS04-20055 400 550 200.8 99.6 50 50 320 φ18 4 145 110 225 0.02/300 0.02/300
115220 TBS04-22055 400 550 225.8 87.1 50 50 320 φ18 4 145 110 225 0.02/300 0.02/300
115221 TBS04-25055 400 550 250.8 74.6 50 50 320 φ18 4 145 110 225 0.02/300 0.02/300
115222 TBS04-20060 400 600 200.8 99.6 50 50 320 φ18 4 145 110 225 0.02/300 0.02/300
115223 TBS04-22060 400 600 225.8 87.1 50 50 320 φ18 4 145 110 225 0.02/300 0.02/300
115224 TBS04-25060 400 600 250.8 74.6 50 50 320 φ18 4 145 110 225 0.02/300 0.02/300
115225 TBS04-20065 400 650 200.8 99.6 50 50 320 φ18 4 145 110 225 0.02/300 0.02/300
115226 TBS04-22065 400 650 225.8 87.1 50 50 320 φ18 4 145 110 225 0.02/300 0.02/300
115227 TBS04-25065 400 650 250.8 74.6 50 50 320 φ18 4 145 110 225 0.02/300 0.02/300
115228 TBS04-20070 400 700 201 99.5 50 50 320 φ18 4 145 110 225 0.02/300 0.02/300
115229 TBS04-22070 400 700 226 87 50 50 320 φ18 4 145 110 225 0.02/300 0.02/300
115230 TBS04-25070 400 700 251 74.5 50 50 320 φ18 4 145 110 225 0.02/300 0.02/300
115231 TBS05-25055 500 550 250.8 124.6 50 50 400 φ18 4 175 150 275 0.02/300 0.02/300
115232 TBS05-30055 500 550 300.8 99.6 50 50 400 φ18 4 175 150 275 0.02/300 0.02/300
115233 TBS05-35055 500 550 350.8 74.6 50 50 400 φ18 4 175 150 275 0.02/300 0.02/300
115234 TBS05-25060 500 600 250.8 124.6 50 50 400 φ18 4 175 150 275 0.02/300 0.02/300
115235 TBS05-30060 500 600 300.8 99.6 50 50 400 φ18 4 175 150 275 0.02/300 0.02/300
115236 TBS05-35060 500 600 350.8 74.6 50 50 400 φ18 4 175 150 275 0.02/300 0.02/300
115237 TBS05-25065 500 650 250.8 124.6 50 50 400 φ18 4 175 150 275 0.02/300 0.02/300
115238 TBS05-30065 500 650 300.8 99.6 50 50 400 φ18 4 175 150 275 0.02/300 0.02/300
115239 TBS05-35065 500 650 350.8 74.6 50 50 400 φ18 4 175 150 275 0.02/300 0.02/300
115240 TBS05-25070 500 700 251 124.5 50 50 400 φ18 4 175 150 275 0.02/300 0.02/300
115241 TBS05-30070 500 700 301 99.5 50 50 400 φ18 4 175 150 275 0.02/300 0.02/300
115242 TBS05-35070 500 700 351 74.5 50 50 400 φ18 4 175 150 275 0.02/300 0.02/300
115243 TBS05-25075 500 750 251 124.5 50 50 400 φ18 4 175 150 275 0.02/300 0.02/300
115244 TBS05-30075 500 750 301 99.5 50 50 400 φ18 4 175 150 275 0.02/300 0.02/300
115245 TBS05-35075 500 750 351 74.5 50 50 400 φ18 4 175 150 275 0.02/300 0.02/300
115246 TBS05-25080 500 800 251 124.5 50 50 400 φ18 4 175 150 275 0.02/300 0.02/300
115247 TBS05-30080 500 800 301 99.5 50 50 400 φ18 4 175 150 275 0.02/300 0.02/300
115248 TBS05-25085 500 850 251 124.5 50 50 400 φ18 4 175 150 275 0.02/300 0.01/100
115249 TBS05-30085 500 850 301 99.5 50 50 400 φ18 4 175 150 275 0.02/300 0.01/100
115250 TBS05-25090 500 900 251 124.5 50 50 400 φ18 4 175 150 275 0.02/300 0.01/100
115251 TBS06-30060 630 600 300.8 164.6 50 50 500 φ18 8 215 200 340 0.02/300 0.02/300
115252 TBS06-45060 630 600 450.8 89.6 50 50 500 φ18 8 215 200 340 0.02/300 0.02/300
115253 TBS06-30070 630 700 301 164.5 50 50 500 φ18 8 215 200 340 0.02/300 0.02/300
115254 TBS06-35070 630 700 351 139.5 50 50 500 φ18 8 215 200 340 0.02/300 0.02/300
115255 TBS06-40070 630 700 401 114.5 50 50 500 φ18 8 215 200 340 0.02/300 0.02/300
115256 TBS06-45070 630 700 451 89.5 50 50 500 φ18 8 215 200 340 0.02/300 0.02/300
115257 TBS06-30075 630 750 301 164.5 50 50 500 φ18 8 215 200 340 0.02/300 0.02/300
115258 TBS06-35075 630 750 351 139.5 50 50 500 φ18 8 215 200 340 0.02/300 0.02/300
115259 TBS06-40075 630 750 401 114.5 50 50 500 φ18 8 215 200 340 0.02/300 0.02/300
115260 TBS06-45075 630 750 451 89.5 50 50 500 φ18 8 215 200 340 0.02/300 0.02/300
115261 TBS06-30080 630 800 301 164.5 50 50 500 φ18 8 215 200 340 0.02/300 0.02/300
115262 TBS06-35080 630 800 351 139.5 50 50 500 φ18 8 215 200 340 0.02/300 0.02/300
115263 TBS06-40080 630 800 401 114.5 50 50 500 φ18 8 215 200 340 0.02/300 0.02/300
115264 TBS06-45080 630 800 451 89.5 50 50 500 φ18 8 215 200 340 0.02/300 0.02/300
115265 TBS06-30085 630 850 301 164.5 50 50 500 φ18 8 215 200 340 0.02/300 0.01/100
115266 TBS06-35085 630 850 351 139.5 50 50 500 φ18 8 215 200 340 0.02/300 0.01/100
115267 TBS06-40085 630 850 401 114.5 50 50 500 φ18 8 215 200 340 0.02/300 0.01/100
115268 TBS06-45085 630 850 451 89.5 50 50 500 φ18 8 215 200 340 0.02/300 0.01/100
115269 TBS06-30090 630 900 301 164.5 50 50 500 φ18 8 215 200 340 0.02/300 0.01/100
115270 TBS06-35090 630 900 351 139.5 50 50 500 φ18 8 215 200 340 0.02/300 0.01/100
115271 TBS06-40090 630 900 401 114.5 50 50 500 φ18 8 215 200 340 0.02/300 0.01/100
115272 TBS06-45090 630 900 451 89.5 50 50 500 φ18 8 215 200 340 0.02/300 0.01/100
115273 TBS06-35095 630 950 351 139.5 50 50 500 φ18 8 215 200 340 0.02/300 0.01/100
115274 TBS06-40095 630 950 401 114.5 50 50 500 φ18 8 215 200 340 0.02/300 0.01/100
115275 TBS06-45095 630 950 451 89.5 50 50 500 φ18 8 215 200 340 0.02/300 0.01/100
115276 TBS06-35100 630 1000 351 139.5 50 50 500 φ18 8 215 200 340 0.02/300 0.01/100
115277 TBS06-40100 630 1000 401 114.5 50 50 500 φ18 8 215 200 340 0.02/300 0.01/100
115278 TBS06-45100 630 1000 451 89.5 50 50 500 φ18 8 215 200 340 0.02/300 0.01/100
115279 TBS08-40070 800 700 401 199.5 50 50 640 φ18 8 265 270 425 0.02/300 0.01/100
115280 TBS08-40080 800 800 401 199.5 50 50 640 φ18 8 265 270 425 0.02/300 0.01/100
115281 TBS08-45080 800 800 451 174.5 50 50 640 φ18 8 265 270 425 0.02/300 0.01/100
115282 TBS08-50080 800 800 501 149.5 50 50 640 φ18 8 265 270 425 0.02/300 0.01/100
115283 TBS08-55080 800 800 551 124.5 50 50 640 φ18 8 265 270 425 0.02/300 0.01/100
115284 TBS08-40085 800 850 401 199.5 50 50 640 φ18 8 265 270 425 0.02/300 0.01/100
115285 TBS08-45085 800 850 451 174.5 50 50 640 φ18 8 265 270 425 0.02/300 0.01/100
115286 TBS08-50085 800 850 501 149.5 50 50 640 φ18 8 265 270 425 0.02/300 0.01/100
115287 TBS08-55085 800 850 551 124.5 50 50 640 φ18 8 265 270 425 0.02/300 0.01/100
115288 TBS08-40090 800 900 401 199.5 50 50 640 φ18 8 265 270 425 0.02/300 0.01/100
115289 TBS08-45090 800 900 451 174.5 50 50 640 φ18 8 265 270 425 0.02/300 0.01/100
115290 TBS08-50090 800 900 501 149.5 50 50 640 φ18 8 265 270 425 0.02/300 0.01/100
115291 TBS08-55090 800 900 551 124.5 50 50 640 φ18 8 265 270 425 0.02/300 0.01/100
115292 TBS08-40095 800 950 401 199.5 50 50 640 φ18 8 265 270 425 0.02/300 0.01/100
115293 TBS08-45095 800 950 451 174.5 50 50 640 φ18 8 265 270 425 0.02/300 0.01/100
115294 TBS08-50095 800 950 501 149.5 50 50 640 φ18 8 265 270 425 0.02/300 0.01/100
115295 TBS08-55095 800 950 551 124.5 50 50 640 φ18 8 265 270 425 0.02/300 0.01/100
115296 TBS08-40100 800 1000 401 199.5 50 50 640 φ18 8 265 270 425 0.02/300 0.01/100
115297 TBS08-45100 800 1000 451 174.5 50 50 640 φ18 8 265 270 425 0.02/300 0.01/100
115298 TBS08-50100 800 1000 501 149.5 50 50 640 φ18 8 265 270 425 0.02/300 0.01/100
115299 TBS08-55100 800 1000 551 124.5 50 50 640 φ18 8 265 270 425 0.02/300 0.01/100
115300 TBS08-40105 800 1050 401 199.5 50 50 640 φ18 8 265 270 425 0.02/300 0.01/100
115301 TBS08-45105 800 1050 451 174.5 50 50 640 φ18 8 265 270 425 0.02/300 0.01/100
115302 TBS08-50105 800 1050 501 149.5 50 50 640 φ18 8 265 270 425 0.02/300 0.01/100
115303 TBS08-55105 800 1050 551 124.5 50 50 640 φ18 8 265 270 425 0.02/300 0.01/100
115304 TBS08-40110 800 1100 401 199.5 50 50 640 φ18 8 265 270 425 0.02/300 0.01/100
115305 TBS08-45110 800 1100 451 174.5 50 50 640 φ18 8 265 270 425 0.02/300 0.01/100
115306 TBS08-50110 800 1100 501 149.5 50 50 640 φ18 8 265 270 425 0.02/300 0.01/100
115307 TBS08-55110 800 1100 551 124.5 50 50 640 φ18 8 265 270 425 0.02/300 0.01/100
115308 TBS08-40120 800 1200 401 199.5 50 50 640 φ18 8 265 270 425 0.02/300 0.01/100
115309 TBS08-45120 800 1200 451 174.5 50 50 640 φ18 8 265 270 425 0.02/300 0.01/100
115310 TBS08-50120 800 1200 501 149.5 50 50 640 φ18 8 265 270 425 0.02/300 0.01/100
115311 TBS08-55120 800 1200 551 124.5 50 50 640 φ18 8 265 270 425 0.02/300 0.01/100
115312 TBS10-50085 1000 850 501 249.5 60 65 図中 φ22 10 335 330 525 0.02/300 0.01/100
115313 TBS10-60105 1000 1050 601 199.5 60 65 図中 φ22 10 335 330 525 0.02/300 0.01/100

仕様・価格 オプション　研削仕上げ・座の上面加工

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
№ K L 価格
□300 0.01/500 0.02/300 53,000
□400 0.01/500 0.02/300 80,000
□500（高さ800まで） 0.01/500 0.02/300 107,000
□500（高さ850以上） 0.01/500 0.01/100 160,000
□630（高さ800まで） 0.01/500 0.02/300 134,000
□630（高さ850以上） 0.01/500 0.01/100 214,000
□800（高さ800まで） 0.01/500 0.01/100 186,000
□800（高さ850以上） 0.01/500 0.01/100 347,000
□1000 0.01/500 0.01/100 565,000

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
MCツーリングブロック(4面スタンダードタイプ) FC250 焼鈍(HB241以下) 塗装(黒皮部)

特長

■4面ツーリングブロックです。
■使用面には0.4～0.5mmのセルフカット代が設けてあります。
■セルフカットにより、ご使用の機械と同一精度に仕上げることができます。
■ご使用の機械で、T溝、タップなどお好みの加工ができます。
■オプションで底面と、エッジロケータ面の研削仕様、座の上面加工仕上品にも対応します。
■ナベヤのジグと組み合わせて使用することで、様々なサイズや形状のワークに対応できます。
※お客様の仕様に合わせた特殊品も承ります。

[付属品]アイボルト

構成図

使用例

主軸が横形のマシニング加工のジグベースとしてご使用いただけます。



使用方法

機械テーブルに取付けて使用します。

取付方法は「取付方法」をご覧ください。



●セルフカットについて

本製品の使用面には、精度の調整ができるように0.4～0.5mmのセルフカット代が設けられています。

ご使用される環境に合わせて、機械でセルフカットを行い精度の調整を行ってください。



  • いかなる工作物でも厳密には、誤差ゼロではありません。ご使用機械も同様に許容範囲内での誤差があります。



    　　

  • ご使用機械の誤差・ベースエレメントの誤差・位置決め等の治具の誤差が重なれば、大きな誤差が生じる可能性があります。



  • ご使用機械でセルフカットを行なえば機械と合った精度に仕上がります。

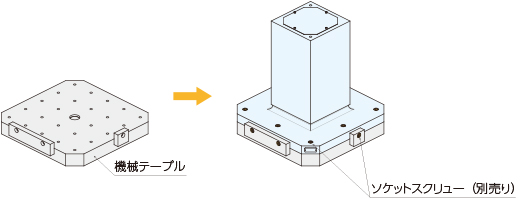

取付方法

機械テーブルに設置し、エッジロケーターで引き込んで本製品を取り付けてください。
取り付けに必要なソケットスクリューは別売りです。





■注意事項

機械の最大積載重量、旋回径に注意した上で取り付けてください。



●TBS03S（ベースサイズ300×300）の取付穴追加工について

パレットサイズ300×300のマシニングセンタには標準化された規格がありません。
そのため、パレット上面やエッジロケータにあるタップ穴やT溝の仕様・位置は、機械メーカーごとに異なります。
このような理由から、本製品のベース側にはあらかじめ取付穴を加工しておりません。
取り付け穴の加工につきましては、ご購入後にお客様にて追加工していただく方法、またはお客様から取付位置をご指定いただいたうえで、弊社にて追加工を行う特注対応のいずれかで承っております。
詳細につきましては、特注品対応をご確認ください。

特注品対応

機械パレットのタップ穴やＴ溝位置、仕様に合せて取り付け用の穴位置を変更できます。
以下の情報をご準備いただき、お取引販売店様にお見積り依頼してください。



●お見積り依頼と合せて支給いただく情報



機械パレット図 機械パレットに固定する穴位置を確認するため
エッジロケータ図 エッジロケータの取り付け穴サイズ・位置を確認するため



特注対応の納期・価格は都度お見積りとなります。
ご注文後に図面作成、お客様からの承認後に取り掛かりますので、承認後から約1～1.5ヶ月が出荷リードタイムの目安となります。



特注品対応について

修理対応

当製品の修理は行っておりません。
異常がみられる場合は、交換してください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
そのままにしておくと作動不良・精度不良の原因になります。
工作機械から取り外して保管する場合は、切削水、切粉等を完全に取り除いた後、防錆油を必要部位に塗布した状態で低湿度の場所で保管してください。

選定方法

本製品の選定は以下を考慮して行います。

1.サイズの選定

機械テーブルと同サイズのものを選定するのが一般的です。横形マシニングセンタではJIS規格にてテーブル仕様が規定されています。本製品はこのJIS規格に基づき、取付穴・位置決めが設計されています。

2.積載重量のご確認

機械テーブル上の積載重量制限内で選定を行います。「ツーリングブロック（イケール）+ジグ+ワーク」の合計重量が機械側の積載重量を超えないかをご確認ください。



3.旋回許容範囲や高さ制限のご確認

べースエレメントの高さにより、スプラッシュガードへの干渉が発生します。また、旋回などによる干渉エリアの規定があります。そのため、ツーリングブロック（イケール）・ジグ・ワークの組み合わせを考慮して選定を行う必要があります。

4.生産方法およびワークから選定する

ワークサイズやワークの種類、工程数、生産数等を考慮し選定を行ってください。





関連製品
