MCツーリングブロック(2面軽量・フラットベースタイプ)

E-1426

  • MCツーリングブロック(2面軽量・フラットベースタイプ) PIC1

  • MCツーリングブロック(2面軽量・フラットベースタイプ) PIC1

仕様・価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. ベース寸法 全高 ポスト巾 取付穴径 取付穴数 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
166698 TBLF04S-22055 400 550 225.8 φ18 4 161 463,000 × お問合わせ 追加 DL DL
166702 TBLF04S-25055 400 550 250.8 φ18 4 165 473,000 × お問合わせ 追加 DL DL
166706 TBLF04S-17060 400 600 175.8 φ18 4 165 465,000 × お問合わせ 追加 DL DL
166699 TBLF04S-20060 400 600 200.8 φ18 4 168 474,000 × お問合わせ 追加 DL DL
166703 TBLF04S-22060 400 600 225.8 φ18 4 172 484,000 × お問合わせ 追加 DL DL
166707 TBLF04S-25060 400 600 250.8 φ18 4 176 495,000 × お問合わせ 追加 DL DL
166696 TBLF04S-17065 400 650 175.8 φ18 4 175 486,000 × お問合わせ 追加 DL DL
166700 TBLF04S-20065 400 650 200.8 φ18 4 179 497,000 × お問合わせ 追加 DL DL
166704 TBLF04S-22065 400 650 225.8 φ18 4 183 510,000 × お問合わせ 追加 DL DL
166708 TBLF04S-25065 400 650 250.8 φ18 4 187 520,000 × お問合わせ 追加 DL DL
166697 TBLF04S-17070 400 700 176 φ18 4 184 510,000 × お問合わせ 追加 DL DL
166701 TBLF04S-20070 400 700 201 φ18 4 189 520,000 × お問合わせ 追加 DL DL
166705 TBLF04S-22070 400 700 226 φ18 4 194 530,000 × お問合わせ 追加 DL DL
166709 TBLF04S-25070 400 700 251 φ18 4 198 545,000 × お問合わせ 追加 DL DL
166712 TBLF05S-22060 500 600 220.8 φ18 4 220 580,000 × お問合わせ 追加 DL DL
166715 TBLF05S-25060 500 600 250.8 φ18 4 223 590,000 × お問合わせ 追加 DL DL
166718 TBLF05S-20065 500 650 200.8 φ18 4 230 600,000 × お問合わせ 追加 DL DL
166721 TBLF05S-22065 500 650 220.8 φ18 4 233 605,000 × お問合わせ 追加 DL DL
166724 TBLF05S-25065 500 650 250.8 φ18 4 237 615,000 × お問合わせ 追加 DL DL
166727 TBLF05S-20070 500 700 201 φ18 4 242 625,000 × お問合わせ 追加 DL DL
166710 TBLF05S-22070 500 700 221 φ18 4 245 630,000 × お問合わせ 追加 DL DL
166713 TBLF05S-25070 500 700 251 φ18 4 250 645,000 × お問合わせ 追加 DL DL
166716 TBLF05S-20075 500 750 201 φ18 4 254 645,000 × お問合わせ 追加 DL DL
166719 TBLF05S-22075 500 750 221 φ18 4 258 655,000 × お問合わせ 追加 DL DL
166722 TBLF05S-25075 500 750 251 φ18 4 263 670,000 × お問合わせ 追加 DL DL
166725 TBLF05S-20080 500 800 201 φ18 4 267 675,000 × お問合わせ 追加 DL DL
166728 TBLF05S-22080 500 800 221 φ18 4 270 680,000 × お問合わせ 追加 DL DL
166711 TBLF05S-25080 500 800 251 φ18 4 276 700,000 × お問合わせ 追加 DL DL
166714 TBLF05S-20085 500 850 201 φ18 4 279 695,000 × お問合わせ 追加 DL DL
166717 TBLF05S-22085 500 850 221 φ18 4 283 705,000 × お問合わせ 追加 DL DL
166720 TBLF05S-25085 500 850 251 φ18 4 289 720,000 × お問合わせ 追加 DL DL
166723 TBLF05S-20090 500 900 201 φ18 4 291 720,000 × お問合わせ 追加 DL DL
166726 TBLF05S-22090 500 900 221 φ18 4 295 730,000 × お問合わせ 追加 DL DL
166729 TBLF05S-25090 500 900 251 φ18 4 302 750,000 × お問合わせ 追加 DL DL
166733 TBLF06S-30080 630 800 302 φ18 6 478 1,070,000 × お問合わせ 追加 DL DL
166736 TBLF06S-25085 630 850 252 φ18 6 484 1,070,000 × お問合わせ 追加 DL DL
166739 TBLF06S-30085 630 850 302 φ18 6 501 1,110,000 × お問合わせ 追加 DL DL
166731 TBLF06S-20090 630 900 202 φ18 6 487 1,070,000 × お問合わせ 追加 DL DL
166734 TBLF06S-25090 630 900 252 φ18 6 505 1,110,000 × お問合わせ 追加 DL DL
166737 TBLF06S-30090 630 900 302 φ18 6 524 1,150,000 × お問合わせ 追加 DL DL
166740 TBLF06S-20095 630 950 202 φ18 6 507 1,110,000 × お問合わせ 追加 DL DL
166730 TBLF06S-25095 630 950 252 φ18 6 527 1,150,000 × お問合わせ 追加 DL DL
166732 TBLF06S-30095 630 950 302 φ18 6 547 1,200,000 × お問合わせ 追加 DL DL
166735 TBLF06S-20100 630 1000 202 φ18 6 527 1,150,000 × お問合わせ 追加 DL DL
166738 TBLF06S-25100 630 1000 252 φ18 6 548 1,190,000 × お問合わせ 追加 DL DL
166741 TBLF06S-30100 630 1000 302 φ18 6 569 1,240,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H I J K L
166698 TBLF04S-22055 400 550 225.8 87.1 50 25 320 145 110 225 0.02/300 0.02/300
166702 TBLF04S-25055 400 550 250.8 74.6 50 25 320 145 110 225 0.02/300 0.02/300
166706 TBLF04S-17060 400 600 175.8 112.1 50 25 320 145 110 225 0.02/300 0.02/300
166699 TBLF04S-20060 400 600 200.8 99.6 50 25 320 145 110 225 0.02/300 0.02/300
166703 TBLF04S-22060 400 600 225.8 87.1 50 25 320 145 110 225 0.02/300 0.02/300
166707 TBLF04S-25060 400 600 250.8 74.6 50 25 320 145 110 225 0.02/300 0.02/300
166696 TBLF04S-17065 400 650 175.8 112.1 50 25 320 145 110 225 0.02/300 0.02/300
166700 TBLF04S-20065 400 650 200.8 99.6 50 25 320 145 110 225 0.02/300 0.02/300
166704 TBLF04S-22065 400 650 225.8 87.1 50 25 320 145 110 225 0.02/300 0.02/300
166708 TBLF04S-25065 400 650 250.8 74.6 50 25 320 145 110 225 0.02/300 0.02/300
166697 TBLF04S-17070 400 700 176 112 50 25 320 145 110 225 0.02/300 0.02/300
166701 TBLF04S-20070 400 700 201 99.5 50 25 320 145 110 225 0.02/300 0.02/300
166705 TBLF04S-22070 400 700 226 87 50 25 320 145 110 225 0.02/300 0.02/300
166709 TBLF04S-25070 400 700 251 74.5 50 25 320 145 110 225 0.02/300 0.02/300
166712 TBLF05S-22060 500 600 220.8 139.6 50 25 400 175 150 275 0.02/300 0.02/300
166715 TBLF05S-25060 500 600 250.8 124.6 50 25 400 175 150 275 0.02/300 0.02/300
166718 TBLF05S-20065 500 650 200.8 149.6 50 25 400 175 150 275 0.02/300 0.02/300
166721 TBLF05S-22065 500 650 220.8 139.6 50 25 400 175 150 275 0.02/300 0.02/300
166724 TBLF05S-25065 500 650 250.8 124.6 50 25 400 175 150 275 0.02/300 0.02/300
166727 TBLF05S-20070 500 700 201 149.5 50 25 400 175 150 275 0.02/300 0.02/300
166710 TBLF05S-22070 500 700 221 139.5 50 25 400 175 150 275 0.02/300 0.02/300
166713 TBLF05S-25070 500 700 251 124.5 50 25 400 175 150 275 0.02/300 0.02/300
166716 TBLF05S-20075 500 750 201 149.5 50 25 400 175 150 275 0.02/300 0.02/300
166719 TBLF05S-22075 500 750 221 139.5 50 25 400 175 150 275 0.02/300 0.02/300
166722 TBLF05S-25075 500 750 251 124.5 50 25 400 175 150 275 0.02/300 0.02/300
166725 TBLF05S-20080 500 800 201 149.5 50 25 400 175 150 275 0.02/300 0.02/300
166728 TBLF05S-22080 500 800 221 139.5 50 25 400 175 150 275 0.02/300 0.02/300
166711 TBLF05S-25080 500 800 251 124.5 50 25 400 175 150 275 0.02/300 0.02/300
166714 TBLF05S-20085 500 850 201 149.5 50 25 400 175 150 275 0.02/300 0.01/100
166717 TBLF05S-22085 500 850 221 139.5 50 25 400 175 150 275 0.02/300 0.01/100
166720 TBLF05S-25085 500 850 251 124.5 50 25 400 175 150 275 0.02/300 0.01/100
166723 TBLF05S-20090 500 900 201 149.5 50 25 400 175 150 275 0.02/300 0.01/100
166726 TBLF05S-22090 500 900 221 139.5 50 25 400 175 150 275 0.02/300 0.01/100
166729 TBLF05S-25090 500 900 251 124.5 50 25 400 175 150 275 0.02/300 0.01/100
166733 TBLF06S-30080 630 800 302 164 130 35 500 215 200 340 0.02/300 0.01/100
166736 TBLF06S-25085 630 850 252 189 140 35 500 215 200 340 0.02/300 0.01/100
166739 TBLF06S-30085 630 850 302 164 130 35 500 215 200 340 0.02/300 0.01/100
166731 TBLF06S-20090 630 900 202 214 140 35 500 215 200 340 0.02/300 0.01/100
166734 TBLF06S-25090 630 900 252 189 140 35 500 215 200 340 0.02/300 0.01/100
166737 TBLF06S-30090 630 900 302 164 130 35 500 215 200 340 0.02/300 0.01/100
166740 TBLF06S-20095 630 950 202 214 140 35 500 215 200 340 0.02/300 0.01/100
166730 TBLF06S-25095 630 950 252 189 140 35 500 215 200 340 0.02/300 0.01/100
166732 TBLF06S-30095 630 950 302 164 130 35 500 215 200 340 0.02/300 0.01/100
166735 TBLF06S-20100 630 1000 202 214 140 35 500 215 200 340 0.02/300 0.01/100
166738 TBLF06S-25100 630 1000 252 189 140 35 500 215 200 340 0.02/300 0.01/100
166741 TBLF06S-30100 630 1000 302 164 130 35 500 215 200 340 0.02/300 0.01/100

仕様/価格 オプション　研削仕上げ・座の上面加工

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
No. K L 価格
□400 0.01/500 0.02/300 73,500
□500（高さ800まで） 0.01/500 0.02/300 101,000
□500（高さ850まで） 0.01/500 0.01/100 200,000
□630 0.01/500 0.01/100 201,000

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
MCツーリングブロック(2面軽量・フラットベースタイプ) FC250 焼鈍 塗装(黒皮部)

特長

■軽量化により加工可能ワークの対象が拡大
ベースを軽量化することで、ワークとジグの総重量をマシニングセンタの積載制限内に収め、より重いワークの加工が可能になります。
剛性を保ちつつ、リブ構造などで最適設計されており、類似のスタンダードタイプ（TBS○S）と比べて約30％の軽量化を実現しています。
これにより、複数台に分散せず1台の機械にワークを集約でき、機械稼働率の向上、リードタイムも把握しやすくなります。

■設置後すぐに加工が可能
使用面は直角・平行を仕上げてあるため、設置後すぐにご使用いただけます。
加工するワークやご使用されるジグに合わせて溝やタップ穴などの追加工ができます。
直角/平行/面粗さの精度が求められる場合は、高精度仕上げのオプション仕様があります。
また使用面はご使用の機械と同一精度に仕上げられるように、セルフカット代（0.4～0.5mm）を設けています。

■サイズが大きなワークを取り付けできる
座部分が傾斜形状の軽量・傾斜ベースタイプ（TBL）と比較して、座がフラットで使用面が大きく確保されています。
ジグの構築範囲が広くなり、サイズの大きなワークを取り付けできます。

※お客様の仕様に合わせた特殊品も承ります。

[付属品]
天蓋・天蓋取付ボルト・アイボルト

構成図

使用例

マシニングセンタの積載重量制限内で加工するワークの対象範囲を拡大することを目的に開発された２面ツーリングブロックです。

横形マシニングセンタでワーク/ジグパレットを取り付けて加工するジグベースとしてご使用いただけます。



使用方法

機械テーブルに取付けて使用します。

取付方法は「取付方法」をご覧ください。



●セルフカットについて

本製品の使用面には、精度の調整ができるように0.4～0.5mmのセルフカット代が設けられています。

ご使用される環境に合わせて、機械でセルフカットを行い精度の調整を行ってください。



  • いかなる工作物でも厳密には、誤差ゼロではありません。ご使用機械も同様に許容範囲内での誤差があります。



    　　

  • ご使用機械の誤差・ベースエレメントの誤差・位置決め等の治具の誤差が重なれば、大きな誤差が生じる可能性があります。



  • ご使用機械でセルフカットを行なえば機械と合った精度に仕上がります。

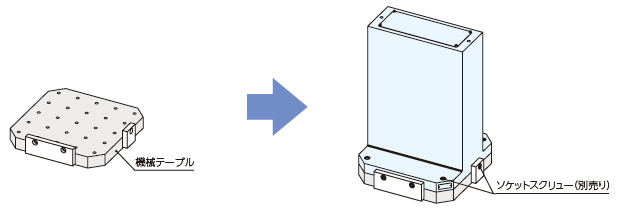

取付方法

機械テーブルに設置し、エッジロケーターで引き込んで本製品を取り付けてください。

取付に必要なソケットスクリュー（M16）は別売りです。





■注意事項

機械の最大積載重量、旋回径に注意した上で取り付けてください。





●エッジロケータの取り付け穴位置変更について

機械パレットに取り付けるエッジロケータの位置は、機械メーカーごとに異なります。
そのため、ベース側面に加工されたエッジロケータ取り付け用のタップ穴で固定した場合、使用面が作業者の正面にならない場合があります。
作業者の正面と一致させたい場合は、タップ穴の位置を変更する特注対応にて承ります。
詳細につきましては、特注品対応をご確認ください。



エッジロケータの2つ穴が正面に来る場合 エッジロケータの1つ穴が正面に来る場合

特注品対応

機械パレットのタップ穴やＴ溝位置、仕様に合せて取り付け用の穴位置を変更できます。
以下の情報をご準備いただき、お取引販売店様にお見積り依頼してください。



●お見積り依頼と合せて支給いただく情報



機械パレット図 機械パレットに固定する穴位置を確認するため
エッジロケータ図 エッジロケータの取り付け穴サイズ・位置を確認するため
使用面とエッジロケータ穴の位置関係 作業者の正面と使用面を一致させるため



使用面とエッジロケータ穴の位置関係については、必要に応じてご支給ください。
特注対応の納期・価格は都度お見積りとなります。
ご注文後に図面作成、お客様からの承認後に取り掛かりますので、承認後から約1～1.5ヶ月が出荷リードタイムの目安となります。



特注品対応について

修理対応

本製品の修理対応は行っておりません。

異常がみられる場合は、新しい製品との交換をお願いします。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。

そのままにしておくと作動不良・精度不良の原因になります。

工作機械から取り外して保管する場合は、切削水、切粉等を完全に取り除いた後、防錆油を必要部位に塗布した状態で低湿度の場所で保管してください。

選定方法

本製品の選定は以下を考慮して行います。



1.サイズの選定

機械テーブルと同サイズのものを選定するのが一般的です。

横形マシニングセンタではJIS規格にてテーブル仕様が規定されています。

本製品はこのJIS規格に基づき、取付穴・位置決めが設計されています。





2.積載重量のご確認

機械テーブル上の積載重量制限内で選定を行います。

「ツーリングブロック（イケール）+ジグ+ワーク」の合計重量が機械側の積載重量を超えないかをご確認ください。







3.旋回許容範囲や高さ制限のご確認

ベースエレメントの高さにより、スプラッシュガードへの干渉が発生します。

また、旋回などによる干渉エリアの規定があります。

そのため、ツーリングブロック（イケール）・ジグ・ワークの組み合わせを考慮して選定を行う必要があります。







4.生産方法およびワークから選定する

ワークサイズやワークの種類、工程数、生産数等を考慮し選定を行ってください。
