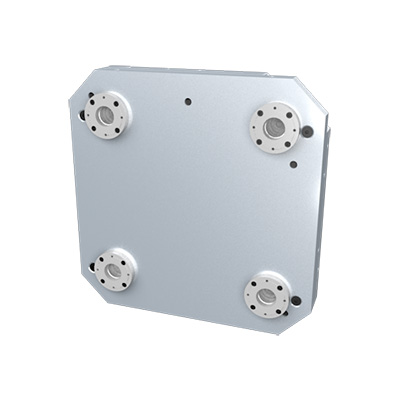

2面イケール用交換プレート(マグネットチャック付き)
E-9659X
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 122217 | MTBP500HD70S-QPL | 500 | 500 | 74 | 85 | 330 | 85 | 330 | C60 | 15 | 0.02 | |
| 122218 | MTBP630HD70S-QPL | 630 | 630 | 74 | 65 | 500 | 90 | 450 | C70 | 15 | 0.02 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| 2面イケール用交換プレート(マグネットチャック付き) | 【プレート】S50C 【マグネットチャック】SS材 【Ｑ-ロックエレメント】SCM440 |
【Ｑ-ロックエレメント】焼入（HRC55) | 【Ｑ-ロックエレメント】無電解メッキ |
特長
-
■Q-ロック内蔵2面イケール専用のマグネット取付プレートです。
■基準穴は焼入れブッシュ入りで、ピッチは±0.015の高精度に仕上げてあります。
※コントローラーは含まれておりません。別途コントローラ（NMC‐100）をお買い求めください。
