• ERON

RoHS対応

MCツーリングブロック(4面軽量タイプ)

E-9159L

仕様・価格

オーダーNo. No. ベース寸法 全高 ポスト巾 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
115352 TBL03-15035 300 350 150.8 43 295,000 × お問合わせ 追加 DL DL
115353 TBL04-25055 400 550 250.8 139 515,000 × お問合わせ 追加 DL DL
115354 TBL04-25060 400 600 250.8 148 590,000 × お問合わせ 追加 DL DL
115355 TBL04-22065 400 650 225.8 145 515,000 × お問合わせ 追加 DL DL
115356 TBL04-25065 400 650 250.8 156 550,000 × お問合わせ 追加 DL DL
115357 TBL04-20070 400 700 201 142 530,000 × お問合わせ 追加 DL DL
115358 TBL04-22070 400 700 226 154 545,000 × お問合わせ 追加 DL DL
115359 TBL04-25070 400 700 251 166 845,000 × お問合わせ 追加 DL DL
115360 TBL05-35055 500 550 350.8 197 710,000 × お問合わせ 追加 DL DL
115361 TBL05-35060 500 600 350.8 210 740,000 × お問合わせ 追加 DL DL
115362 TBL05-30065 500 650 300.8 210 715,000 × お問合わせ 追加 DL DL
115363 TBL05-35065 500 650 350.8 223 785,000 × お問合わせ 追加 DL DL
115364 TBL05-30070 500 700 301 221 745,000 × お問合わせ 追加 DL DL
115365 TBL05-35070 500 700 351 236 825,000 × お問合わせ 追加 DL DL
115366 TBL05-25075 500 750 251 204 710,000 × お問合わせ 追加 DL DL
115367 TBL05-30075 500 750 301 232 790,000 × お問合わせ 追加 DL DL
115368 TBL05-35075 500 750 351 248 870,000 × お問合わせ 追加 DL DL
115369 TBL05-25080 500 800 251 213 740,000 × お問合わせ 追加 DL DL
115370 TBL05-30080 500 800 301 243 825,000 × お問合わせ 追加 DL DL
115371 TBL05-35080 500 800 351 261 925,000 × お問合わせ 追加 DL DL
115372 TBL05-25085 500 850 251 222 780,000 × お問合わせ 追加 DL DL
115373 TBL05-30085 500 850 301 253 860,000 × お問合わせ 追加 DL DL
115374 TBL05-35085 500 850 351 274 960,000 × お問合わせ 追加 DL DL
115375 TBL05-25090 500 900 251 231 800,000 × お問合わせ 追加 DL DL
115376 TBL05-30090 500 900 301 265 905,000 × お問合わせ 追加 DL DL
115377 TBL05-35090 500 900 351 286 1,010,000 × お問合わせ 追加 DL DL
115378 TBL06-45070 630 700 451 411 1,140,000 × お問合わせ 追加 DL DL
115379 TBL06-45075 630 750 451 434 1,190,000 × お問合わせ 追加 DL DL
115380 TBL06-40080 630 800 401 427 1,160,000 × お問合わせ 追加 DL DL
115381 TBL06-45080 630 800 451 456 1,250,000 × お問合わせ 追加 DL DL
115382 TBL06-40085 630 850 401 447 1,210,000 × お問合わせ 追加 DL DL
115383 TBL06-45085 630 850 451 478 1,310,000 × お問合わせ 追加 DL DL
115384 TBL06-35090 630 900 351 429 1,160,000 × お問合わせ 追加 DL DL
115385 TBL06-40090 630 900 401 467 1,280,000 × お問合わせ 追加 DL DL
115386 TBL06-45090 630 900 451 501 1,360,000 × お問合わせ 追加 DL DL
115387 TBL06-35095 630 950 351 446 1,300,000 × お問合わせ 追加 DL DL
115388 TBL06-40095 630 950 401 486 1,320,000 × お問合わせ 追加 DL DL
115389 TBL06-45095 630 950 451 523 1,430,000 × お問合わせ 追加 DL DL
115390 TBL06-35100 630 1000 351 463 1,250,000 × お問合わせ 追加 DL DL
115391 TBL06-40100 630 1000 401 506 1,370,000 × お問合わせ 追加 DL DL
115392 TBL06-45100 630 1000 451 545 1,480,000 × お問合わせ 追加 DL DL
115393 TBL08-55080 800 800 551 636 1,710,000 × お問合わせ 追加 DL DL
115394 TBL08-50085 800 850 501 632 1,690,000 × お問合わせ 追加 DL DL
115395 TBL08-55085 800 850 551 663 1,810,000 × お問合わせ 追加 DL DL
115396 TBL08-50090 800 900 501 657 1,760,000 × お問合わせ 追加 DL DL
115397 TBL08-55090 800 900 551 690 1,860,000 × お問合わせ 追加 DL DL
115398 TBL08-45095 800 950 451 644 1,710,000 × お問合わせ 追加 DL DL
115399 TBL08-50095 800 950 501 682 1,840,000 × お問合わせ 追加 DL DL
115400 TBL08-55095 800 950 551 718 1,960,000 × お問合わせ 追加 DL DL
115401 TBL08-45100 800 1000 451 668 1,780,000 × お問合わせ 追加 DL DL
115402 TBL08-50100 800 1000 501 707 1,910,000 × お問合わせ 追加 DL DL
115403 TBL08-55100 800 1000 551 745 2,040,000 × お問合わせ 追加 DL DL
115404 TBL08-45105 800 1050 451 689 1,840,000 × お問合わせ 追加 DL DL
115405 TBL08-50105 800 1050 501 732 1,980,000 × お問合わせ 追加 DL DL
115406 TBL08-55105 800 1050 551 773 2,130,000 × お問合わせ 追加 DL DL
115407 TBL08-40110 800 1100 401 665 1,780,000 × お問合わせ 追加 DL DL
115408 TBL08-45110 800 1100 451 711 1,910,000 × お問合わせ 追加 DL DL
115409 TBL08-50110 800 1100 501 756 2,050,000 × お問合わせ 追加 DL DL
115410 TBL08-55110 800 1100 551 800 2,200,000 × お問合わせ 追加 DL DL
115411 TBL08-40120 800 1200 401 705 1,890,000 × お問合わせ 追加 DL DL
115412 TBL08-45120 800 1200 451 756 2,040,000 × お問合わせ 追加 DL DL
115413 TBL08-50120 800 1200 501 806 2,200,000 × お問合わせ 追加 DL DL
115414 TBL08-55120 800 1200 551 855 2,370,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G 取付穴数 H I J K L
115352 TBL03-15035 300 350 150.8 74.6 65 20 - 0 - - - 0.02/300 0.02/300
115353 TBL04-25055 400 550 250.8 74.6 85 25 320 4 145 110 225 0.02/300 0.02/300
115354 TBL04-25060 400 600 250.8 74.6 85 25 320 4 145 110 225 0.02/300 0.02/300
115355 TBL04-22065 400 650 225.8 87.1 85 25 320 4 145 110 225 0.02/300 0.02/300
115356 TBL04-25065 400 650 250.8 74.6 85 25 320 4 145 110 225 0.02/300 0.02/300
115357 TBL04-20070 400 700 201 99.5 85 25 320 4 145 110 225 0.02/300 0.02/300
115358 TBL04-22070 400 700 226 87 85 25 320 4 145 110 225 0.02/300 0.02/300
115359 TBL04-25070 400 700 251 74.5 85 25 320 4 145 110 225 0.02/300 0.02/300
115360 TBL05-35055 500 550 350.8 74.6 80 25 400 4 175 150 275 0.02/300 0.02/300
115361 TBL05-35060 500 600 350.8 74.6 80 25 400 4 175 150 275 0.02/300 0.02/300
115362 TBL05-30065 500 650 300.8 99.6 100 25 400 4 175 150 275 0.02/300 0.02/300
115363 TBL05-35065 500 650 350.8 74.6 80 25 400 4 175 150 275 0.02/300 0.02/300
115364 TBL05-30070 500 700 301 99.5 100 25 400 4 175 150 275 0.02/300 0.02/300
115365 TBL05-35070 500 700 351 74.5 80 25 400 4 175 150 275 0.02/300 0.02/300
115366 TBL05-25075 500 750 251 124.5 100 25 400 4 175 150 275 0.02/300 0.02/300
115367 TBL05-30075 500 750 301 99.5 100 25 400 4 175 150 275 0.02/300 0.02/300
115368 TBL05-35075 500 750 351 74.5 80 25 400 4 175 150 275 0.02/300 0.02/300
115369 TBL05-25080 500 800 251 124.5 100 25 400 4 175 150 275 0.02/300 0.02/300
115370 TBL05-30080 500 800 301 99.5 100 25 400 4 175 150 275 0.02/300 0.02/300
115371 TBL05-35080 500 800 351 74.5 80 25 400 4 175 150 275 0.02/300 0.02/300
115372 TBL05-25085 500 850 251 124.5 100 25 400 4 175 150 275 0.02/300 0.02/300
115373 TBL05-30085 500 850 301 99.5 100 25 400 4 175 150 275 0.02/300 0.02/300
115374 TBL05-35085 500 850 351 74.5 80 25 400 4 175 150 275 0.02/300 0.02/300
115375 TBL05-25090 500 900 251 124.5 100 25 400 4 175 150 275 0.02/300 0.02/300
115376 TBL05-30090 500 900 301 99.5 100 25 400 4 175 150 275 0.02/300 0.02/300
115377 TBL05-35090 500 900 351 74.5 80 25 400 4 175 150 275 0.02/300 0.02/300
115378 TBL06-45070 630 700 451 89.5 90 35 500 8 215 200 340 0.02/300 0.02/300
115379 TBL06-45075 630 750 451 89.5 90 35 500 8 215 200 340 0.02/300 0.02/300
115380 TBL06-40080 630 800 401 114.5 100 35 500 8 215 200 340 0.02/300 0.02/300
115381 TBL06-45080 630 800 451 89.5 90 35 500 8 215 200 340 0.02/300 0.02/300
115382 TBL06-40085 630 850 401 114.5 100 35 500 8 215 200 340 0.02/300 0.02/300
115383 TBL06-45085 630 850 451 89.5 90 35 500 8 215 200 340 0.02/300 0.02/300
115384 TBL06-35090 630 900 351 139.5 110 35 500 8 215 200 340 0.02/300 0.02/300
115385 TBL06-40090 630 900 401 114.5 100 35 500 8 215 200 340 0.02/300 0.02/300
115386 TBL06-45090 630 900 451 89.5 90 35 500 8 215 200 340 0.02/300 0.02/300
115387 TBL06-35095 630 950 351 139.5 110 35 500 8 215 200 340 0.02/300 0.02/300
115388 TBL06-40095 630 950 401 114.5 100 35 500 8 215 200 340 0.02/300 0.02/300
115389 TBL06-45095 630 950 451 89.5 90 35 500 8 215 200 340 0.02/300 0.02/300
115390 TBL06-35100 630 1000 351 139.5 110 35 500 8 215 200 340 0.02/300 0.02/300
115391 TBL06-40100 630 1000 401 114.5 100 35 500 8 215 200 340 0.02/300 0.02/300
115392 TBL06-45100 630 1000 451 89.5 90 35 500 8 215 200 340 0.02/300 0.02/300
115393 TBL08-55080 800 800 551 124.5 110 35 640 8 265 270 425 0.02/300 0.01/100
115394 TBL08-50085 800 850 501 149.5 120 35 640 8 265 270 425 0.02/300 0.01/100
115395 TBL08-55085 800 850 551 124.5 110 35 640 8 265 270 425 0.02/300 0.01/100
115396 TBL08-50090 800 900 501 149.5 120 35 640 8 265 270 425 0.02/300 0.01/100
115397 TBL08-55090 800 900 551 124.5 110 35 640 8 265 270 425 0.02/300 0.01/100
115398 TBL08-45095 800 950 451 174.5 130 35 640 8 265 270 425 0.02/300 0.01/100
115399 TBL08-50095 800 950 501 149.5 120 35 640 8 265 270 425 0.02/300 0.01/100
115400 TBL08-55095 800 950 551 124.5 110 35 640 8 265 270 425 0.02/300 0.01/100
115401 TBL08-45100 800 1000 451 174.5 130 35 640 8 265 270 425 0.02/300 0.01/100
115402 TBL08-50100 800 1000 501 149.5 120 35 640 8 265 270 425 0.02/300 0.01/100
115403 TBL08-55100 800 1000 551 124.5 110 35 640 8 265 270 425 0.02/300 0.01/100
115404 TBL08-45105 800 1050 451 174.5 130 35 640 8 265 270 425 0.02/300 0.01/100
115405 TBL08-50105 800 1050 501 149.5 120 35 640 8 265 270 425 0.02/300 0.01/100
115406 TBL08-55105 800 1050 551 124.5 110 35 640 8 265 270 425 0.02/300 0.01/100
115407 TBL08-40110 800 1100 401 199.5 140 35 640 8 265 270 425 0.02/300 0.01/100
115408 TBL08-45110 800 1100 451 174.5 130 35 640 8 265 270 425 0.02/300 0.01/100
115409 TBL08-50110 800 1100 501 149.5 120 35 640 8 265 270 425 0.02/300 0.01/100
115410 TBL08-55110 800 1100 551 124.5 110 35 640 8 265 270 425 0.02/300 0.01/100
115411 TBL08-40120 800 1200 401 199.5 140 35 640 8 265 270 425 0.02/300 0.01/100
115412 TBL08-45120 800 1200 451 174.5 130 35 640 8 265 270 425 0.02/300 0.01/100
115413 TBL08-50120 800 1200 501 149.5 120 35 640 8 265 270 425 0.02/300 0.01/100
115414 TBL08-55120 800 1200 551 124.5 110 35 640 8 265 270 425 0.02/300 0.01/100

仕様/価格 オプション 研削仕上げ

K L 価格
□300 0.01/500 0.02/300 26,700
□400 0.01/500 0.02/300 40,000
□500(高さ800まで) 0.01/500 0.02/300 53,500
□500(高さ850以上) 0.01/500 0.01/100 107,000
□630(高さ800まで) 0.01/500 0.02/300 80,000
□630(高さ850以上) 0.01/500 0.01/100 120,000
□800 0.01/500 0.01/100 214,000

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
MCツーリングブロック(4面軽量タイプ) FC250 焼鈍 塗装(黒皮部)

特長

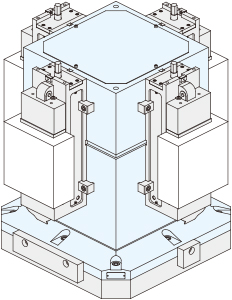

■斜面やリブ構造で剛性を確保しながら軽量化を実現したイケールです。
■切粉が溜まりにくい形状です。
■使用面には0.4~0.5mmのセルフカット代が設けてあります。
■セルフカットにより、ご使用の機械と同一精度に仕上げることが出来ます。
■ご使用の機械で、タップ、溝などお好みの加工ができます。

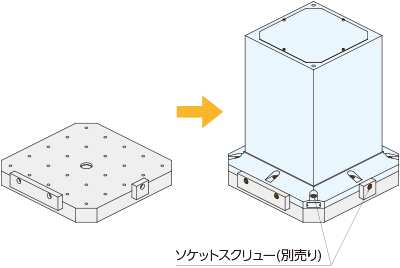

■オプションで底面と、エッジロケーター面の研削仕様もあります。

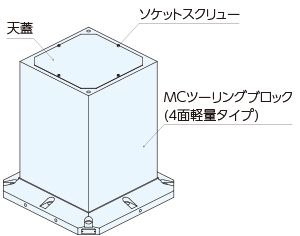

[付属品]天蓋・天蓋取付ボルト・アイボルト

※お客様の仕様に合わせた特殊品も承ります。

[特注対応]
カタログ掲載品への追加工
寸法変更品の製作
専用設計品の製作
