引込クランプ
製品一覧
ZERO POINT SYSTEM
| 画像 |
|
|
|
|
|---|---|---|---|---|

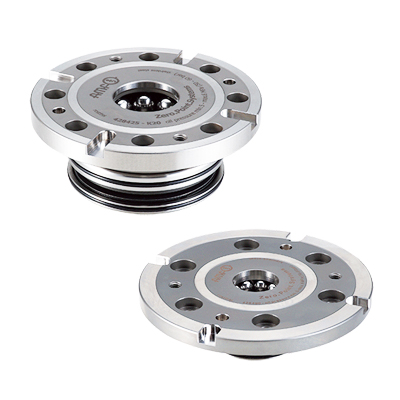

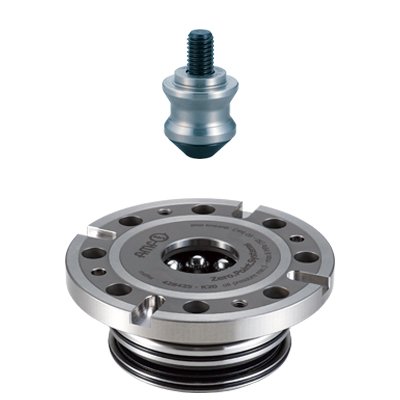

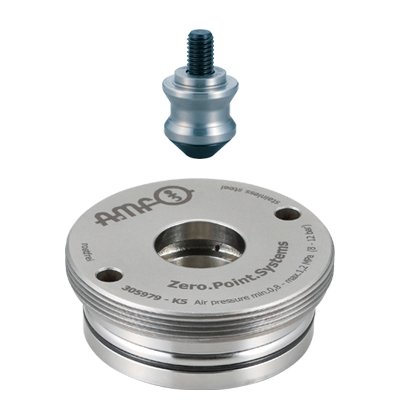

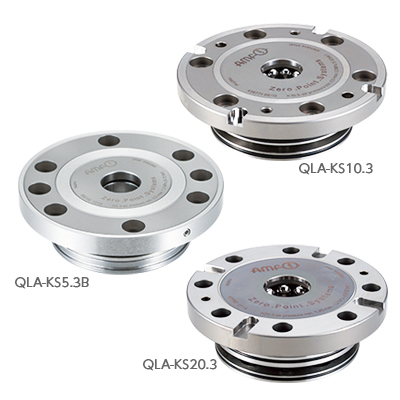

| 名称 | ベースホールユニット 空圧式・単動タイプ/0.23kN・20μm以内 | ベースホールユニット 空圧式・単動タイプ/0.23～17kN・5μm以内 | ベースホールユニット 空圧式・複動タイプ/1.5kN・5μm以内 | ベースホールユニット 油圧式・単動タイプ/10～20kN・5μm以内 |
| 締結力kN | ～0.23 | ～17 | ～1.5 | ～20 |
| 操作タイプ | 空圧式・単動 | 空圧式・単動 | 空圧式・単動 | 油圧式・単動 |
| 繰返し位置決め精度μm | 20 | 5 | 5 | 5 |
| 画像 |
|
|
|
|
|---|---|---|---|---|

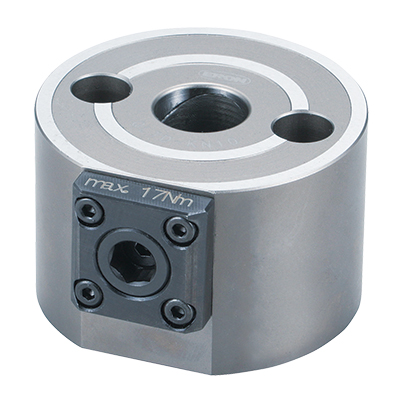

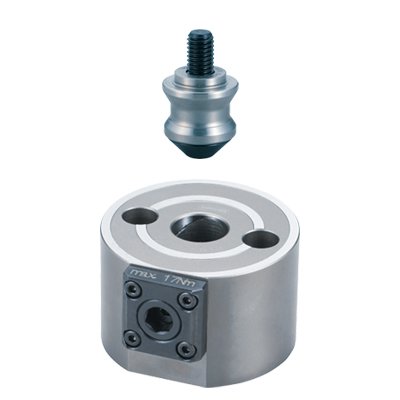

| 名称 | ベースホールユニット ネジ式・サイド操作タイプ/7kN・5μm以内 | Q-ロックエレメント ホールタイプ 本体(空圧式 単動) | Q-ロックエレメント ホールタイプ 本体(空圧式 単動) | Q-ロックエレメント ホールタイプ 本体(空圧式 複動) |
| 締結力kN | ～7 | ～0.23 | ～17 | ～1.5 |
| 操作タイプ | ネジ式 | 空圧式・単動 | 空圧式・単動 | 空圧式・単動 |
| 繰返し位置決め精度μm | 5 | 20 | 5 | 5 |
| 画像 |
|
|
|
|
|---|---|---|---|---|

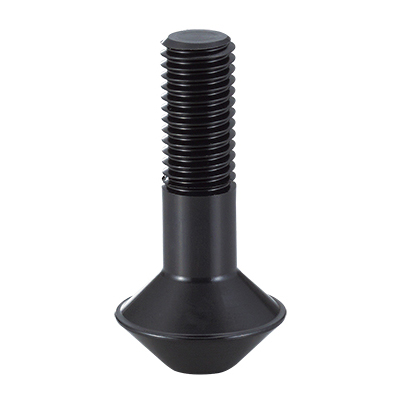

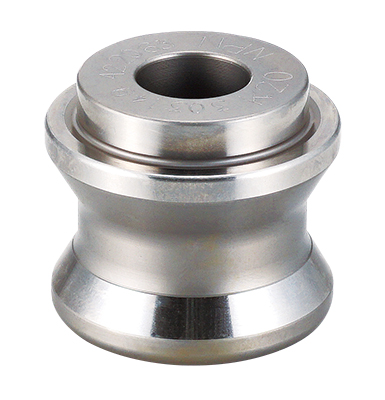

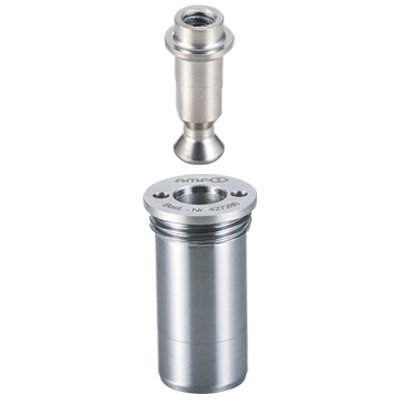

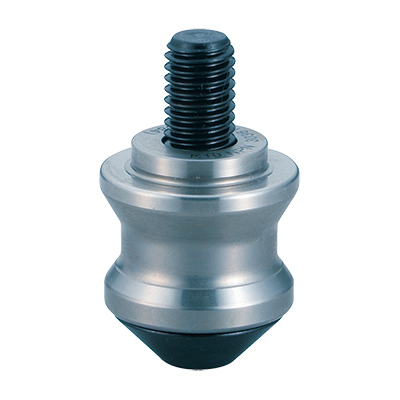

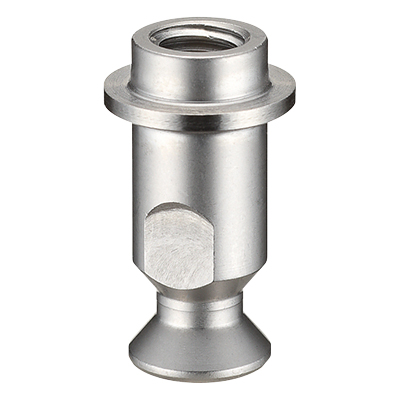

| 名称 | Q-ロックエレメント ホールタイプ 本体(油圧式 単動) | Q-ロックエレメント ホールタイプ ピン(空圧式) | Q-ロックエレメント ホールタイプ ピン(空圧式,油圧式) | Q-ロックエレメント ホールタイプ ボルト |
| 締結力kN | ～20 | - | - | - |
| 操作タイプ | 油圧式・単動 | - | - | - |
| 繰返し位置決め精度μm | 5 | - | - | - |
| 画像 |
|
|
|
|
|---|---|---|---|---|

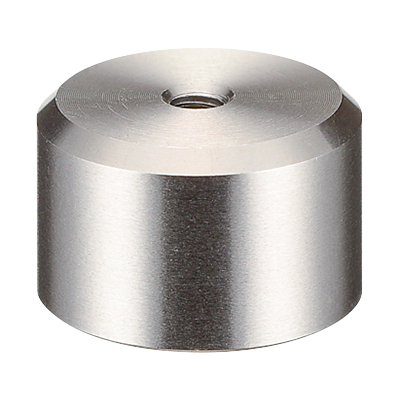

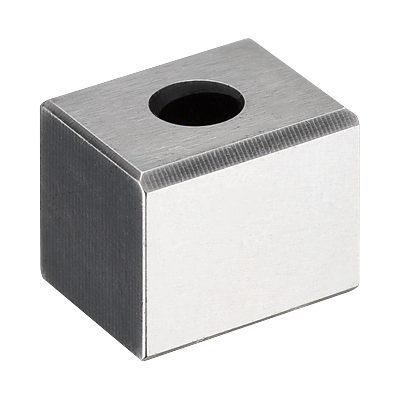

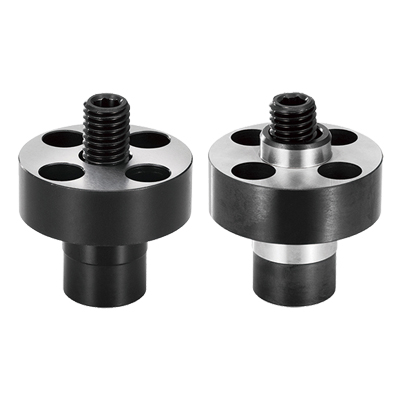

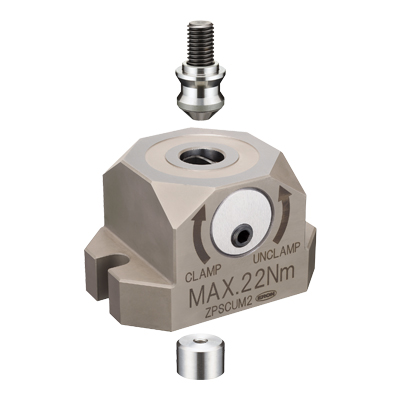

| 名称 | Q-ロックエレメント ホールタイプ ピンボルトセット(空圧式,油圧式) | Q-ロックエレメント ホールタイプ ガイドブロック | Q-ロックエレメント ホールタイプ本体(サイドネジ式) | Q-ロックエレメント ホールタイプ(サイドネジ式)位置決めピン |
| 締結力kN | - | - | ～7 | - |
| 操作タイプ | - | - | ネジ式 | - |
| 繰返し位置決め精度μm | - | - | 5 | - |
ドロークランプ
| 画像 |
|
|
|---|---|---|
| 名称 | ドロークランプ | ドロークランプ(位置決めタイプ) |
| 締結力kN | 13.5～ | 13.5～ |
| 操作タイプ | - | - |
| 繰返し位置決め精度μm | - | - |
