RoHS対応

コンパクトツーリングブロック

E-1118,1415,1116

仕様/価格

オーダー№ 形状 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
151953 TB2FC03-20029M 2面 30 281,000 × お問合わせ 追加 DL DL
151954 TB3FC03-25029M 3面 32 418,000 × お問合わせ 追加 DL DL
151955 TB4FC03-15029M 4面 27 334,000 × お問合わせ 追加 DL DL
136426 TB6FC03-08030M 6面 30 323,000 × 在庫△ 追加 DL DL
136425 TB8FC03-05530M 8面 28 325,000 × 在庫△ 追加 DL DL

寸法図・サイズ表

選択 オーダー№ A B C D E g6 F G H I J K
151953 TB2FC03-20029M 200 130 290 15 φ30 φ95 φ14(M12用) 7 65.8 32.1 80
151954 TB3FC03-25029M 250.4 221.9 290 15 φ30 φ95 φ14(M12用) 17 - - -
151955 TB4FC03-15029M 150.8 150.8 290 15 φ30 φ95 φ14(M12用) 17 - - -
136426 TB6FC03-08030M 78.5 136 300 15 φ30 φ95 φ14(M12用) - - - -
136425 TB8FC03-05530M 56.3 136 300 15 φ30 φ95 φ14(M12用) - - - -

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
コンパクトツーリングブロック TB2FC03・TB3FC03・TB4FC03:FC250
TB6FC03・TB8FC03:S45C
TB2FC03・TB3FC03・TB4FC03:焼鈍 TB2FC03・TB3FC03・TB4FC03:塗装(黒皮部)

特長

■5軸加工機の多数個取りの治具ベースに最適です。
■小型5軸加工機(パレットCAPTO仕様)専用に設計されており位置決め用センターピンと取付ボルトを付属してます。
■使用面にはセルフカット代が設けてあり、ご使用の機械と同一精度に仕上げることができます。
■TB2FC03・TB3FC03・TB4FC03が0.4mm、TB6FC03・TB8FC03が0.5mmのセルフカット代を設けてあります。
■ご使用の機械で穴・溝などお好みの加工ができます。
■ナベヤ標準ジグエレメントを使用することで、様々なサイズや形状のワークに対応できます。
■取付には、T形六角棒レンチをご使用ください。(TB3FC03、TB4FC03)

[付属品]
天蓋・天蓋取付ボルト・本体取付ボルト・アイボルト
位置決め用センターピン
※TB2FC03は天蓋、天蓋取付ボルトは付属しません。

使用例

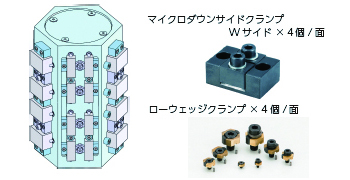

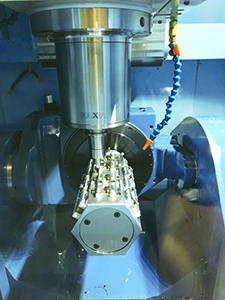

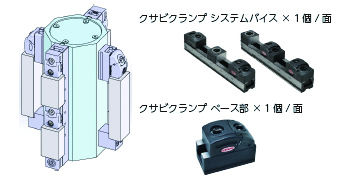

5軸加工機での多数個取り治具例



TB6FC03-08030M(6 面) TB8FC03-05530M(8 面)
ワーク取付数 36ヶ 6ヶ
使用クランプ



・クランプピン(CPAP0510-1)
・ロケートピン(LCP04-1208)
・ガイドブロック(SGB1010)
・マイクロダウンサイドクランプWサイド(MS2SX35N23-B01)
・ローウェッジクランプ(LWCD06)
・取付ボルト



・クサビクランプ システムバイス(KCS-08-300F)
・クサビクランプ ベース付(DKC08 - FJ)
・クサビクランプ ロケートブロック(DKC-08RBH)
・取付ボルト

製作費用 666,160 円 569,800 円



※各クランプの仕様に関しましてはカタログやWEB をご確認ください。
※価格はご参考価格となります。治具の設計・製作費、また取付ボルト等の価格は含まれていません。
