MCツーリングブロック(2面プレート取付タイプ)

E-9159A

  • MCツーリングブロック(2面プレート取付タイプ) PIC1

  • MCツーリングブロック(2面プレート取付タイプ) PIC1

仕様/価格　ツーリングブロック

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. ベース寸法 全高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
905057 TBN400 400 300 450 97 685,000 × 在庫△ 追加 DL DL
905058 TBN500 500 300 550 125 825,000 × 在庫〇 追加 DL DL
905059 TBN630 630 330 680 194 1,060,000 × 在庫△ 追加 DL DL
905060 TBN800 800 400 850 352 1,420,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F 取付穴径 取付穴数 G H I J K L M N O P Q R S
905057 TBN400 400 300 450 80 110 50 φ18 6 160 145 110 175 0.01 0.02 60 80 40 320 - 90 355
905058 TBN500 500 300 550 80 110 50 φ18 6 200 175 150 175 0.01 0.03 60 80 50 400 - 100 425
905059 TBN630 630 330 680 80 125 50 φ18 6 250 215 200 190 0.01 0.04 70 100 65 125 4 115 515
905060 TBN800 800 400 850 100 150 50 φ18 6 320 265 270 225 0.01 0.05 70 100 80 160 4 130 650

仕様/価格　プレート

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 適合ツーリングブロック 全長全巾 厚み 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
930236 TBN40030L TBN400 400 30 37.4 78,000 × お問合わせ 追加 DL DL
930237 TBN40030R TBN400 400 30 37.4 78,000 × お問合わせ 追加 DL DL
930238 TBN40040L TBN400 400 40 49.9 78,500 × 在庫〇 追加 DL DL
930239 TBN40040R TBN400 400 40 49.9 78,500 × 在庫△ 追加 DL DL
930240 TBN50030L TBN500 500 30 58.5 94,000 × 在庫△ 追加 DL DL
930241 TBN50030R TBN500 500 30 58.5 94,000 × 在庫△ 追加 DL DL
930242 TBN50040L TBN500 500 40 78 130,000 × お問合わせ 追加 DL DL
930243 TBN50040R TBN500 500 40 78 130,000 × お問合わせ 追加 DL DL
930244 TBN63030L TBN630 630 30 92.9 191,000 × お問合わせ 追加 DL DL
930245 TBN63030R TBN630 630 30 92.9 191,000 × お問合わせ 追加 DL DL
930246 TBN63040L TBN630 630 40 123.8 218,000 × お問合わせ 追加 DL DL
930247 TBN63040R TBN630 630 40 123.8 218,000 × お問合わせ 追加 DL DL
930248 TBN80030L TBN800 800 30 149.8 275,000 × お問合わせ 追加 DL DL
930249 TBN80030R TBN800 800 30 149.8 275,000 × お問合わせ 追加 DL DL
930250 TBN80040L TBN800 800 40 199.7 306,000 × お問合わせ 追加 DL DL
930251 TBN80040R TBN800 800 40 199.7 306,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H I 取付穴径 取付穴数
930236 TBN40030L 400 30 40 320 - 15 225 0.015/100 0.012/100 φ18 4
930237 TBN40030R 400 30 40 320 - 15 225 0.015/100 0.012/100 φ18 4
930238 TBN40040L 400 40 40 320 - 18 225 0.015/100 0.012/100 φ18 4
930239 TBN40040R 400 40 40 320 - 18 225 0.015/100 0.012/100 φ18 4
930240 TBN50030L 500 30 50 400 - 15 275 0.015/100 0.012/100 φ18 4
930241 TBN50030R 500 30 50 400 - 15 275 0.015/100 0.012/100 φ18 4
930242 TBN50040L 500 40 50 400 - 18 275 0.015/100 0.012/100 φ18 4
930243 TBN50040R 500 40 50 400 - 18 275 0.015/100 0.012/100 φ18 4
930244 TBN63030L 630 30 65 125 4 15 340 0.015/100 0.012/100 φ18 8
930245 TBN63030R 630 30 65 125 4 15 340 0.015/100 0.012/100 φ18 8
930246 TBN63040L 630 40 65 125 4 18 340 0.015/100 0.012/100 φ18 8
930247 TBN63040R 630 40 65 125 4 18 340 0.015/100 0.012/100 φ18 8
930248 TBN80030L 800 30 80 160 4 15 425 0.015/100 0.012/100 φ18 8
930249 TBN80030R 800 30 80 160 4 15 425 0.015/100 0.012/100 φ18 8
930250 TBN80040L 800 40 80 160 4 18 425 0.015/100 0.012/100 φ18 8
930251 TBN80040R 800 40 80 160 4 18 425 0.015/100 0.012/100 φ18 8

仕様/価格　ロケートブロック

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 適合ツーリングブロック 適合プレート 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
930252 TBN456-30LB TBN400,500,630 TBN40030(L,R)
TBN50030(L,R)
TBN63030(L,R)		 0.96 17,400 × 在庫〇 追加 DL DL
930253 TBN456-40LB TBN400,500,630 TBN40040(L,R)
TBN50040(L,R)
TBN63040(L,R)		 1.01 17,400 × 在庫〇 追加 DL DL
930254 TBN800-30LB TBN800 TBN80030(L,R) 1.07 17,400 × 在庫△ 追加 DL DL
930255 TBN800-40LB TBN800 TBN8004(L,R) 1.12 17,400 × お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H I
930252 TBN456-30LB 138 50 20 40 35 14 25 18 0.01
930253 TBN456-40LB 144 50 20 40 38 14 25 18 0.01
930254 TBN800-30LB 158 50 20 50 40 14 25 18 0.01
930255 TBN800-40LB 164 50 20 50 43 14 25 18 0.01

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
MCツーリングブロック(2面プレート取付タイプ) MCツーリングブロック(2面プレート取付タイプ)：FC250
TBN用プレート：S50C
TBN用ロケートブロック：S45C		 MCツーリングブロック(2面プレート取付タイプ)：焼鈍 MCツーリングブロック(2面プレート取付タイプ)：塗装（黒皮部）
TBN用ロケートブロック：S45C

特長

横形マシニング加工でジグパレットを交換し、外段取り化するパレット交換システムです。
MCツーリングブロック(2面プレート取付タイプ)、TBN用プレート、TBN用ロケートブロックを組み合わせて使用します。

■外段取り化により機内の段取り時間を短縮できます。
ワークごとのジグ段取りを機外の平面な場所で安全に作業できます。
ベース上面と側面のロケートブロック面の直角が高精度に仕上げてあり、ジグパレットの芯出し・取り付けが素早くできます。
■マシニングセンタの加工スペース・積載重量をフルに使用できます。
ワークやジグの取り付け範囲が大きくできるように厚みを薄く、軽量化した設計です。
■特注対応で加工の立ち上げを素早くできます。
タップ・位置決め穴、キー溝などをお客様のご要望に合わせて追加工して出荷いたします。
取り付け後の段取りが短縮できます。

[付属品]
MCツーリングブロック(2面プレート取付タイプ)：アイボルト

構成図

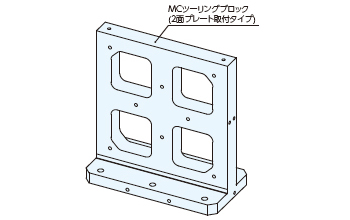

●２面プレート取付タイプ

機械テーブルに取り付けて使用します。
TBN用プレートを取り付けるためのベースです。
ベース上面は擦り合せ仕上げでTBN用プレートの位置決めに使用します。

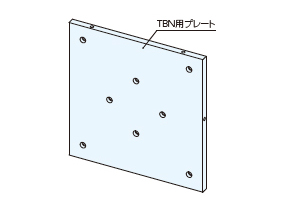

●TBN用プレート

ワーク・ジグを取り付けて交換するジグパレットです。
２直角面は高精度に仕上げてあり、ボルトでロケートブロックに引き込み、位置決めできます。

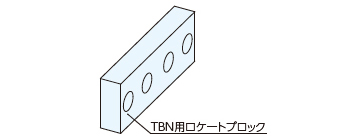

●TBN用ロケートブロック

MCツーリングブロックの側面に取り付け、TBN用プレートを引き込み、位置決めするブロックです。

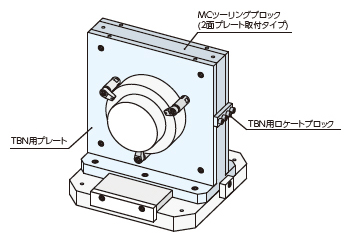

使用例

横形マシニング加工でジグパレットを交換し、外段取り化するパレット交換システムです。
MCツーリングブロック(2面プレート取付タイプ)、TBN用プレート、TBN用ロケートブロックを組み合わせて使用します。



取付方法

MCツーリングブロック(2面プレート取付タイプ)、TBN用プレート、TBN用ロケートブロックを組み合わせて使用します。
以下の手順で取り付けてください。

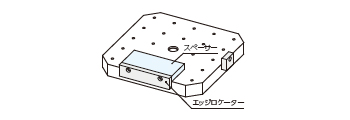

機械テーブルのエッジロケーターにスペーサーを設置してください。
※スペーサはお客様にて別途用意いただく必要があります。弊社での特注対応も承っております。

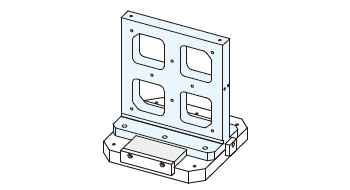

MCツーリングブロック(2面プレート取付タイプ)を設置します。





芯出しを行い、ソケットスクリュー（別売）で締結します。

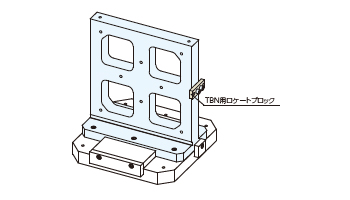

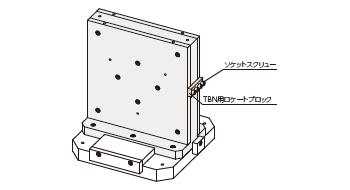

TBNロケートブロックを仮止めして取り付けます。

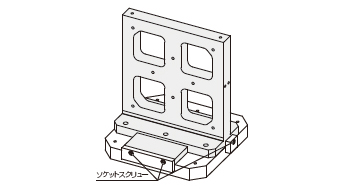

プレートを設置し、直角に取り付くようにTBN用プレートをソケットスクリュー（別売り）で引き込みながら調整します。

ロケートブロックとツーリングブロックをソケットスクリュー（別売り）で固定してください。

※機械の最大積載重量、旋回径に注意した上で取り付けてください。



修理対応

当製品の修理は行っておりません。
異常がみられる場合は、交換してください。

メンテナンス方法

使用前後に切粉が付着していないかの確認、使用後に切粉の除去を行ってください。
そのままにしておくと作動不良・精度不良の原因になります。
