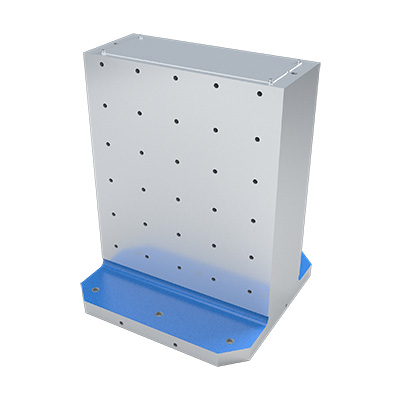

MCツーリングブロック(2面スタンダードタイプタップ穴仕様)

E-9159

  • MCツーリングブロック(2面スタンダードタイプタップ穴仕様) PIC1
  • MCツーリングブロック(2面スタンダードタイプタップ穴仕様) PIC2

  • MCツーリングブロック(2面スタンダードタイプタップ穴仕様) PIC1

  • MCツーリングブロック(2面スタンダードタイプタップ穴仕様) PIC2

仕様・価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. ベース寸法 全高 ポスト巾 取付穴数 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
115138 TPH04S-15035 400 350 150.8 4 149 493,000 × お問合わせ 追加 DL DL
115139 TPH04S-20045 400 450 200.8 4 203 570,000 × お問合わせ 追加 DL DL
115140 TPH04S-25050 400 500 250.8 4 241 625,000 × お問合わせ 追加 DL DL
115141 TPH04S-15060 400 600 150.8 4 232 640,000 × お問合わせ 追加 DL DL
115142 TPH05S-20050 500 500 200.8 4 286 780,000 × お問合わせ 追加 DL DL
115143 TPH05S-25055 500 550 250.8 4 329 820,000 × お問合わせ 追加 DL DL
115144 TPH05S-22060 500 600 220.8 4 341 870,000 × お問合わせ 追加 DL DL
115145 TPH05S-25070 500 700 251 4 407 1,040,000 × お問合わせ 追加 DL DL
115146 TPH06S-20060 630 600 200.8 6 438 1,160,000 × お問合わせ 追加 DL DL
115147 TPH06S-25070 630 700 251 6 523 1,280,000 × お問合わせ 追加 DL DL
115148 TPH06S-30070 630 700 301 6 550 1,320,000 × お問合わせ 追加 DL DL
115149 TPH06S-25080 630 800 251 6 586 1,360,000 × お問合わせ 追加 DL DL
115150 TPH08S-30080 800 800 301 6 791 1,860,000 × お問合わせ 追加 DL DL
115151 TPH08S-40080 800 800 401 6 851 1,970,000 × お問合わせ 追加 DL DL
115152 TPH08S-50090 800 900 501 6 1017 2,270,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H I J K L M N O P Q
115138 TPH04S-15035 400 350 150.8 124.6 40 50 320 145 110 225 0.02/300 0.02/300 100 75 3 50 20
115139 TPH04S-20045 400 450 200.8 99.6 40 50 320 145 110 225 0.02/300 0.02/300 100 75 4 50 25
115140 TPH04S-25050 400 500 250.8 74.6 40 50 320 145 110 225 0.02/300 0.02/300 100 75 5 50 30
115141 TPH04S-15060 400 600 150.8 124.6 40 50 320 145 110 225 0.02/300 0.02/300 140 75 5 50 30
115142 TPH05S-20050 500 500 200.8 149.6 50 50 400 175 150 275 0.02/300 0.02/300 125 100 3 50 20
115143 TPH05S-25055 500 550 250.8 124.6 50 50 400 175 150 275 0.02/300 0.02/300 150 100 3 50 20
115144 TPH05S-22060 500 600 220.8 139.6 50 50 400 175 150 275 0.02/300 0.02/300 150 100 4 50 25
115145 TPH05S-25070 500 700 251 124.5 50 50 400 175 150 275 0.02/300 0.02/300 150 100 5 50 30
115146 TPH06S-20060 630 600 200.8 214.6 50 50 500 215 200 340 0.02/300 0.02/300 150 125 3 65 20
115147 TPH06S-25070 630 700 251 189.5 50 50 500 215 200 340 0.02/300 0.02/300 150 125 4 65 25
115148 TPH06S-30070 630 700 301 164.5 50 50 500 215 200 340 0.02/300 0.02/300 150 125 4 65 25
115149 TPH06S-25080 630 800 251 189.5 50 50 500 215 200 340 0.02/300 0.02/300 150 125 5 65 30
115150 TPH08S-30080 800 800 301 249.5 50 50 640 265 270 425 0.02/300 0.01/100 150 150 4 100 25
115151 TPH08S-40080 800 800 401 199.5 50 50 640 265 270 425 0.02/300 0.01/100 150 150 4 100 25
115152 TPH08S-50090 800 900 501 149.5 50 50 640 265 270 425 0.02/300 0.01/100 150 150 4 100 25

仕様/価格 オプション　研削仕上げ・座の上面加工

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
No. K L 価格
□400 0.01/500 0.02/300 73,500
□500 0.01/500 0.02/300 101,000
□630 0.01/500 0.02/300 120,000
□800 0.01/500 0.01/100 319,000

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
MCツーリングブロック(2面スタンダードタイプタップ穴仕様) FC250 焼鈍 塗装(黒皮部)

特長

■スタンダード仕様にタップ穴加工を施したタイプです。
■使用面には0.4～0.5mmのセルフカット代が設けてあります。
■セルフカットにより、ご使用の機械と同一精度に仕上げることが出来ます。
■オプションで底面と、エッジロケーター面の研削仕様、座の上面加工仕上げ品もあります。
※お客様の仕様に合わせた特殊品も承ります。

[付属品]
天蓋・天蓋取付ボルト・アイボルト

取付方法

●エッジロケータの取り付け穴位置変更について

機械パレットに取り付けるエッジロケータの位置は、機械メーカーごとに異なります。
そのため、ベース側面に加工されたエッジロケータ取り付け用のタップ穴で固定した場合、使用面が作業者の正面にならない場合があります。
作業者の正面と一致させたい場合は、タップ穴の位置を変更する特注対応にて承ります。
詳細につきましては、特注品対応をご確認ください。



エッジロケータの2つ穴が正面に来る場合 エッジロケータの1つ穴が正面に来る場合

特注品対応

機械パレットのタップ穴やＴ溝位置、仕様に合せて取り付け用の穴位置を変更できます。
以下の情報をご準備いただき、お取引販売店様にお見積り依頼してください。



●お見積り依頼と合せて支給いただく情報



機械パレット図 機械パレットに固定する穴位置を確認するため
エッジロケータ図 エッジロケータの取り付け穴サイズ・位置を確認するため
使用面とエッジロケータ穴の位置関係 作業者の正面と使用面を一致させるため



使用面とエッジロケータ穴の位置関係については、必要に応じてご支給ください。
特注対応の納期・価格は都度お見積りとなります。
ご注文後に図面作成、お客様からの承認後に取り掛かりますので、承認後から約1～1.5ヶ月が出荷リードタイムの目安となります。
