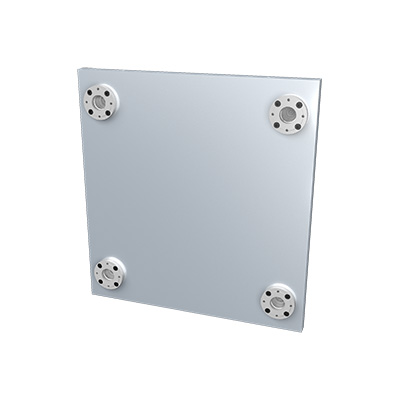

2面イケール用交換プレート(フラット)

E-9659X

仕様/価格

オーダーNo. No. ロケートブッシュ クランプブッシュ 質量 kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
122213 TBQS400TS-PL QLT26RB QLT26CB 29 256,000 × お問合わせ 追加 DL DL
122214 TBQS500TS-PL QLT40RB QLT40CB 64 366,000 × お問合わせ 追加 DL DL
122215 TBQS630TS-PL QLT40RB QLT40CB 100 429,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I
122213 TBQS400TS-PL 405 425 20.5 42.5 320 52.5 320 10 0.02
122214 TBQS500TS-PL 500 500 31.5 85 330 85 330 15 0.02
122215 TBQS630TS-PL 630 630 31.5 65 500 90 450 15 0.02

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
2面イケール用交換プレート(フラット) 【プレート】S50C
【Q-ロックエレメント】SCM440
【Q-ロックエレメント】焼入(HRC55) 【Q-ロックエレメント】無電解メッキ

特長

■Q-ロック内蔵2面イケール専用の取付プレートです。
■基準穴は焼入れブッシュ入りで、ピッチは±0.015の高精度に仕上げてあります。
■ユーザー様でワークに合った穴・溝加工を施し、イケールの取付プレートとしてお使いください。
