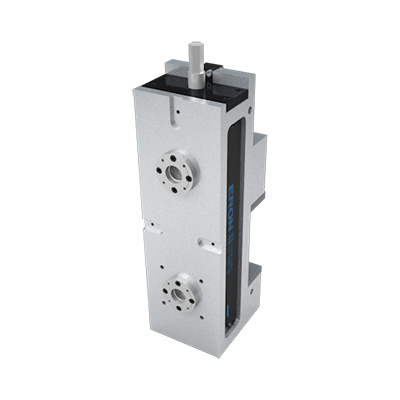

Q-ロック直付け用マシンバイス
E-9659X
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I | J | K | L | M | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 122207 | LTCVQ125 | 455 | 125 | 140 | 18 | 200 | - | - | 82 | 0-210 | 401 | 90 | 50 | 459.6 | 10 | |
| 122208 | LTCVQ160 | 558 | 160 | 160 | 18 | 300 | - | - | 82 | 0-300 | 504 | 100 | 60 | 559.6 | 15 | |
| 122209 | LTCVQ200 | 688 | 200 | 170 | 35 | 400 | 200 | 200 | 82 | 0-410 | 634 | 100 | 70 | 693.6 | 15 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| Q-ロック直付け用マシンバイス | 【バイス本体】FCD450 【Ｑ-ロックエレメント】SCM440 |
【バイス本体】焼鈍 【Ｑ-ロックエレメント】焼入（HRC55) |
【Ｑ-ロックエレメント】無電解メッキ |
特長
-
■Q-ロック内蔵バイス直付け4面イケール専用のCVマシンバイスです。
■基準穴は焼入れブッシュ入りで、ピッチは±0.015の高精度に仕上げてあります。
