Q-ロック内蔵4面イケール

E-9659

仕様/価格

オーダーNo. No. 取付穴径 取付穴 ロケートピン ダイヤピン クランプピン 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
983081 TBQ400T φ18 4 QLT26RP QLT26DP QLT26CP 140 1,020,000 × お問合わせ 追加 DL DL
968868 TBQ500T φ18 4 QLT26RP QLT26DP QLT26CP 210 1,170,000 × お問合わせ 追加 DL DL
968869 TBQ630T φ18 8 QLT32RP QLT32DP QLT32CP 340 1,510,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I J K L M N O P Q
983081 TBQ400T 400 550 200 100 40 320 C50 145 110 225 0.01/500 0.02/500 115 400 135 130 64
968868 TBQ500T 500 650 300 100 45 400 C60 175 150 275 0.01/500 0.02/500 110 500 150 200 69
968869 TBQ630T 630 750 430 100 45 500 C70 215 200 340 0.01/500 0.02/500 110 600 165 300 69

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
Q-ロック内蔵4面イケール イケール:FC250
Q-ロックエレメント:SCM440
ハイトシリンダー:SCM420
ラフガイド・下面ラフガイド:MCナイロン
スペーサー:S45C
イケール:焼鈍
Q-ロックエレメント・ハイトシリンダー:焼入(HRC55)
イケール:塗装(黒皮部)
Q-ロックエレメント:無電解メッキ
ハイトシリンダー:黒染め

特長

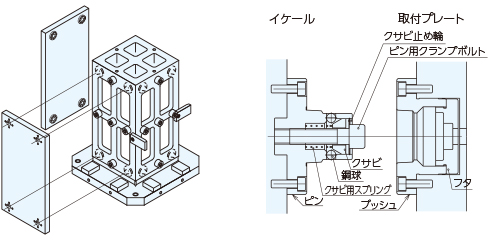

■イケールの使用面に組み込まれた位置決めユニット(Q-ロックエレメント)と外段取り用プレー ト(別売)の組み合わせで、位置決め・クランプを行います。
■繰り返し位置決め精度は3μmです。
[付属品] 天蓋、天蓋取付用ボルト、アイボルト

※お客様の仕様に合わせた特殊品も承ります。

使用例
