ロックタイトCV精密マシンバイス

E-9990

  • 9990.jpg

  • 9990.jpg

仕様/価格

オーダー
№		 № 口巾 口深 最大
口開		 標準ガイド
ブロック巾		 締付力
kN		 質量
㎏		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
970115 LTCV100 102 45 145 18 30 20.5 194,000 在庫 在庫〇 追加 DL DL
970116 LTCV125 125 50 210 18 30 30 221,000 在庫 在庫〇 追加 DL DL
970117 LTCV160 160 60 300 18 30 50 258,000 在庫 在庫〇 追加 DL DL
980869 LTCV200 200 70 410 18 30 69 365,000 在庫 在庫〇 追加 DL DL
970118 LTCV100H 102 45 145 18 30 21 218,000 在庫 在庫〇 追加 DL DL
970119 LTCV125H 125 50 210 18 30 30 245,000 在庫 在庫〇 追加 DL DL
970120 LTCV160H 160 60 300 18 30 50 282,000 在庫 在庫〇 追加 DL DL
980870 LTCV200H 200 70 410 18 30 69 404,000 在庫 在庫〇 追加 DL DL
986025 LTCV100S 102 45 145 18 30 20.5 252,000 × 在庫△ 追加 DL DL
986026 LTCV125S 125 50 210 18 30 30 287,000 × 在庫△ 追加 DL DL
986027 LTCV160S 160 60 300 18 30 50 339,000 × 在庫△ 追加 DL DL
986028 LTCV200S 200 70 410 18 30 69 460,000 × 在庫△ 追加 DL DL
986029 LTCV100SH 102 45 145 18 30 21 277,000 × 在庫△ 追加 DL DL
986030 LTCV125SH 125 50 210 18 30 30 310,000 × 在庫△ 追加 DL DL
986031 LTCV160SH 160 60 300 18 30 50 363,000 × 在庫△ 追加 DL DL
986032 LTCV200SH 200 70 410 18 30 69 499,000 × 在庫△ 追加 DL DL
986033 LTCV160TH 160 60 300 18 30 50 326,000 在庫 在庫△ 追加 DL DL
986034 LTCV200TH 200 70 410 18 30 70 510,000 在庫 在庫△ 追加 DL DL
147434 LTCV100-14GB 102 45 145 14 30 20.5 194,000 × 在庫△ 追加 DL DL
147435 LTCV125-14GB 125 50 210 14 30 30 221,000 × お問合わせ 追加 DL DL
147436 LTCV100H-14GB 102 45 145 14 30 20.5 218,000 × お問合わせ 追加 DL DL
147437 LTCV125H-14GB 125 50 210 14 30 30 245,000 × 在庫△ 追加 DL DL
147438 LTCV100S-14GB 102 45 145 14 30 20.5 252,000 × お問合わせ 追加 DL DL
147439 LTCV125S-14GB 125 50 210 14 30 30 287,000 × 在庫△ 追加 DL DL
147440 LTCV100SH-14GB 102 45 145 14 30 20.5 277,000 × お問合わせ 追加 DL DL
147441 LTCV125SH-14GB 125 50 210 14 30 30 310,000 × お問合わせ 追加 DL DL

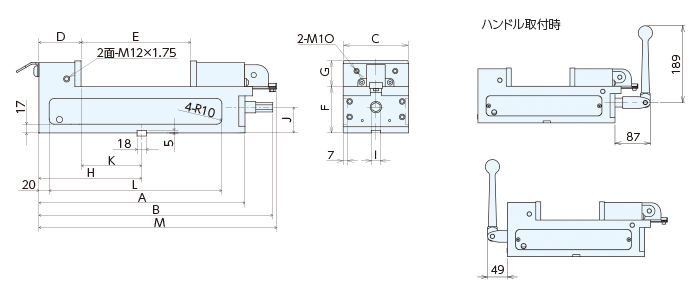

寸法図・サイズ表

寸法図・サイズ表

選択 オーダー
№		 № A B C D E F G H I J K L M N O P Q R
970115 LTCV100 338 392 102 82 0-145 90 45 170 16 50 88 286 394.6 - - - - -
970116 LTCV125 401 455 125 82 0-210 90 50 200 16 50 118 349 459.6 - - - - -
970117 LTCV160 504 558 160 82 0-300 100 60 250 19 58 168 452 559.6 - - - - -
980869 LTCV200 634 688 200 82 0-410 100 70 275 19 58 193 564 693.6 - - - - -
970118 LTCV100H 338 393 102 82 0-145 90 45 170 14 50 88 286 394.6 - - - - -
970119 LTCV125H 401 456 125 82 0-210 90 50 200 14 50 118 349 459.6 - - - - -
970120 LTCV160H 504 559 160 82 0-300 100 60 250 14 58 168 452 559.6 - - - - -
980870 LTCV200H 634 689 200 82 0-410 100 70 275 14 58 193 564 693.6 - - - - -
986025 LTCV100S 338 392 102 82 0-145 90 45 170 16 50 88 286 394.6 8-145 0-137 40 84 88
986026 LTCV125S 401 455 125 82 0-210 90 50 200 16 50 188 349 459.6 8-210 0-202 45 114 118
986027 LTCV160S 504 558 160 82 0-300 100 60 250 19 58 168 452 559.6 10-296 0-286 54 161 166
986028 LTCV200S 634 688 200 82 0-410 100 70 275 19 58 193 564 693.6 10-406 0-396 64 186 191
986029 LTCV100SH 338 393 102 82 0-145 90 45 170 14 50 88 286 394.6 8-145 0-137 40 84 88
986030 LTCV125SH 401 456 125 82 0-210 90 50 200 14 50 118 349 459.6 8-210 0-202 45 114 118
986031 LTCV160SH 504 559 160 82 0-300 100 60 250 14 58 168 452 559.6 10-296 0-286 54 161 166
986032 LTCV200SH 634 689 200 82 0-410 100 70 275 14 58 193 564 693.6 10-406 0-396 64 186 191
986033 LTCV160TH 504 577.5 160 82 0-300 100 60 250 14 58 168 452 633 - - - - -
986034 LTCV200TH 634 707.5 200 82 0-410 100 70 275 14 58 193 564 767 - - - - -
147434 LTCV100-14GB 338 392 102 82 0-145 90 45 170 16 50 88 286 394.6 - - - - -
147435 LTCV125-14GB 401 455 125 82 0-210 90 50 200 16 50 118 349 459.6 - - - - -
147436 LTCV100H-14GB 338 393 102 82 0-145 90 45 170 14 50 88 286 394.6 - - - - -
147437 LTCV125H-14GB 401 456 125 82 0-210 90 50 200 14 50 118 349 459.6 - - - - -
147438 LTCV100S-14GB 338 392 102 82 0-145 90 45 170 16 50 88 286 394.6 8-145 0-137 40 84 88
147439 LTCV125S-14GB 401 455 125 82 0-210 90 50 200 16 50 118 349 459.6 8-210 0-202 45 114 118
147440 LTCV100SH-14GB 338 393 102 82 0-145 90 45 170 14 50 88 286 394.6 8-145 0-137 40 84 88
147441 LTCV125SH-14GB 401 456 125 82 0-210 90 50 200 14 50 118 349 459.6 8-210 0-202 45 114 118

特長

■同じ型式であれば、全て並列精度は0.01以内です。(全品標準並列仕様)
■巻取式切粉カバーにより本体の中に入る切粉を抑えます。
■浮上防止機構により、ワークの浮上がりを抑えます。
■旧JISO級を上回る高精度です。
■摺動面は、焼入(HRC45)により、耐摩耗性に優れています。
■本体はダグタイル製で締付時のソリ･破損がありません。
■本体及び固定アゴが一体構造で、高剛性を維持します。
■同クラスのバイスにくらべ、口開きは2倍近くあり、大きなワークも締付けできます。
■口深さが大きく、背の高いワークも確実に締付けできます。
■圧力低下時の応急措置対策として圧力補充機構を装備し、稼働を妨げません。
■切粉ブロー機構により、本体に入った切削水や細かい切粉もブローホールから排出できます。
■メカニカルタイプは固定口金側でもハンドル操作ができ、LTCV-THは油圧内蔵タイプの固定口金側からハンドル操作をする仕様です。固定口金側が作業者に近いことで、ワーク着脱距離が短くなりますので、段取時間の短縮、作業者へ負担の軽減ができます。
■SJタイプ(LTCV-S,SH)は、標準タイプ(LTCV,LTCV-H)の口金をステップ口金に交換した仕様です。

[特注対応]
ガイドブロック位置を変更できます。

-----参照-------------------------------------------------
※こちらのバイスに取付可能な付属品は、下記をクリックしてご覧下さい。

切屑カバー分解手順は下記よりご覧いただけます。

切屑カバー組付け手順は下記よりご覧いただけます。

LTCV油圧ユニット取り外し手順は下記よりご覧いただけます。

LTCV-TH油圧ユニット取り外し手順は下記よりご覧いただけます。

油圧タイプ（LTCV-H,SH）への注油方法は下記よりご覧いただけます。

油圧タイプ（LTCV-TH）への注油方法は下記よりご覧いただけます。

[付属品]
標準ガイドブロック（2個1組）/ LTCV：18mm-1組　LTCV-14GB：14mm-1組
標準取付クランプセット（2個1組）/ LTCV：適合T溝巾18mm　LTCV-14GB：適合T溝幅14㎜-2セット
標準口金　2枚1組-1セット
ハンドル1本
吊上用金具-1式

構成図

■メカニカルタイプ





■油圧内蔵タイプ





■油圧内蔵タイプ



使用例

メカニカルタイプは固定口金側でもハンドル操作ができます。
固定口金側が作業者に近いことで、ワーク着脱距離が短くなり、段取時間の短縮、作業者へ負担の軽減が可能。



切粉ブロー機構により、本体に入った切削水や細かい切粉もブローホールから排出できます。





精度規格



No. 検査事項(100㎜につき)規格 旧JIS規格(O級) ナベヤ規格値
1 本体底面と口金スベリ面との平行度 0.015 0.010
2 口金と口金スベリ面との直角度 0.030 0.015
3 本体底面のガイドブロックと口金くわえ面の直角度 0.015 0.015
4 締付けたテストブロックの上面と本体底面との平行度 0.020 0.015
5 締付けたテストブロックの上面の浮き上り 0.030 0.015

特注品対応

■並列品のご注文について(A・Bを何台でも0.01以内に揃えます)



同じサイズであれば、何台でも全品並列です。

並列料金は不要です。



●初めてご購入される場合
　同じサイズであれば全品並列ですので、ご必要な数をご注文ください。


●追加ご注文の場合
　同じサイズであれば全品並列ですので、お手持ちと同じ品番ものをご必要数ご注文ください。







※LTCV-S、SH並列タイプ
※ SJタイプは並列仕様品は次の並列規格となります。
　 A：0.01 以内　B、C、D：0.02 以内
