• ERON

RoHS対応

フットジョー

E-9932

  • フットジョー PIC1

  • フットジョー PIC1

仕様/価格（２個１組）

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo No. 全長 高さ 厚み 適合バイス 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
966183 FOJ100BS 102 45 27 LTCV100、LTCV100H
LTFV100Q		 0.9 48,300 在庫 お問合わせ 追加 DL DL
966184 FOJ100GS 102 45 27 LTCV100、LTCV100H
LTFV100Q		 0.9 48,300 在庫 お問合わせ 追加 DL DL
964412 FOJ125BS 125 50 27 LTCV125、LTCV125H
LTFV125Q､LTFH125Q		 1.2 56,000 在庫 お問合わせ 追加 DL DL
964413 FOJ125GS 125 50 27 LTCV125、LTCV125H
LTFV125Q､LTFH125Q		 1.2 56,000 在庫 在庫△ 追加 DL DL
966185 FOJ150BS 150 60 27 LTCV160、LTCV160H
LTFV150Q､LTFH150Q		 1.8 63,000 在庫 お問合わせ 追加 DL DL
966186 FOJ150GS 150 60 27 LTCV160、LTCV160H
LTFV150Q､LTFH150Q		 1.8 63,000 在庫 在庫△ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo No. A B C D E F G H I J K L M N O P Q R S T U
966183 FOJ100BS 102 45 27 42 3 17.5 5 27 60 21 85 8.5 14 11 2 7 7 2 0.8 0.75 1.5
966184 FOJ100GS 102 45 27 42 3 17.5 5 27 60 21 85 8.5 14 11 5 15 15 8 1.5 0.8 1.5
964412 FOJ125BS 125 50 27 45 5 18 5 30 75 25 52 10.5 14 11 2.5 6.25 6 2 0.8 1.5 2
964413 FOJ125GS 125 50 27 45 5 18 5 30 75 25 52 10.5 14 11 4.75 13.75 15/14 8 2 2 2
966185 FOJ150BS 150 60 27 55 5 18 5 35 90 30 64.5 10.5 14 13 2 7 6 2 0.8 1.5 2
966186 FOJ150GS 150 60 27 55 5 18 5 35 90 30 64.5 10.5 14 13 4.5 14.5 14 8 2 2 2

仕様/価格表 交換ツメ（２個１組）

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
タイプ オ-ダ-№ № 適合口金 質量kg 価格 在庫設定 在庫情報 製品BOX
鉄系ワーク用 966190 FOJ100B FOJ100(BS、GS) 0.14 32,300 在庫 在庫〇 追加
鉄系ワーク用 964414 FOJ125B FOJ125(BS、GS) 0.15 36,700 在庫 在庫〇 追加
鉄系ワーク用 966191 FOJ150B FOJ150(BS、GS) 0.2 41,100 在庫 在庫△ 追加
非鉄系ワーク用 966192 FOJ100G FOJ100(BS、GS) 0.14 32,300 在庫 在庫〇 追加
非鉄系ワーク用 964415 FOJ125G FOJ125(BS、GS) 0.15 36,700 在庫 在庫〇 追加
非鉄系ワーク用 966193 FOJ150G FOJ150(BS、GS) 0.2 41,100 在庫 在庫△ 追加

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
フットジョー SCM440 焼入HRC50-56 ツメ：黒染め

特長

■ワークの5面加工に便利です。
■ワーク捨て座部分を確実にクランプします。
■ワークによって２種の口金を用意。鉄系にはFOJ-BS、非鉄系にはFOJ-GSが適してます。

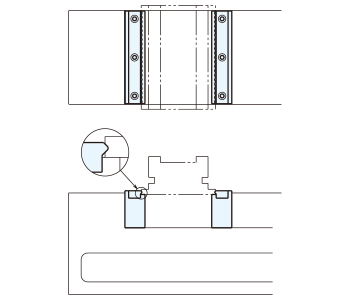

使用例
