ロックタイトアルミダブルクランプバイス
E-9675,9675B
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B（±0.005） | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q（並目） | R | S |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 966197 | LTAW100 | 385 | 57 | 104 | 101 | 32 | 102 | 38 | 12 | 6 | 18 | 7 | 75.5 | 192.5 | 75.5 | 6 | 14 | M8x1.25 | 178 | 183.5 |
仕様/価格 口金セット
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
特長
-
■2個のワークを1つのバイスで同時にクランプでき、段取時間が短縮できます。
■可動体・固定アゴはアルミ製(A6N01S-T5・アルマイト処理)で軽量です。
■可動体・固定アゴは生口金としてセルフカットしてご利用ください。
■可動体はメネジに組み込まれたプランジャによりワンタッチで着脱できます。
■浮上がり防止機構により、可動体･ワークの浮上がりを抑えます。
■付属部品の交換でシングルクランプタイプとしてご利用いただけます。
■本体はダクタイル鋳鉄(FCD600)製で、摺動面に焼入（HRC45）が施してあります。
[付属品]
標準ガイドブロック(2個1組)適合溝巾18mm･･･1組
ハンドル･･･1本
センターバイス用部品･･･1式
※口開の()寸法はシングルクランプタイプとして使用時。

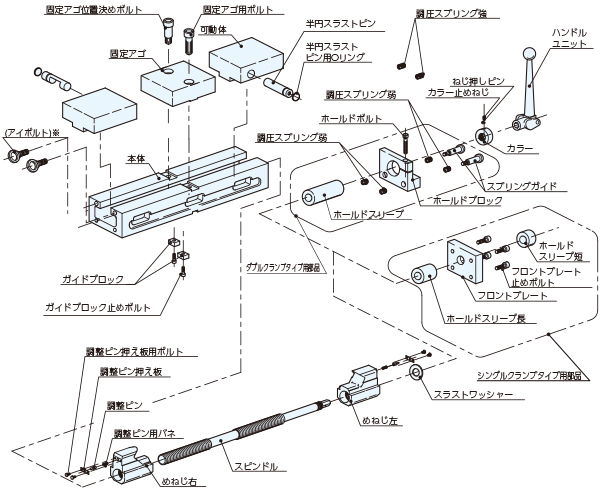

構成図
※アイボルトが付きます。

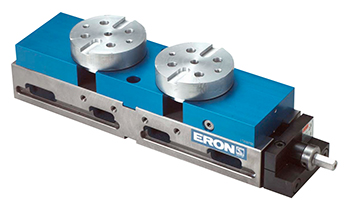

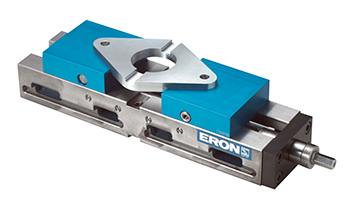

使用例
使用方法
■２個のサイズの異なるワークをクランプする場合
左右の可動体は任意の位置を中心に対称に開閉できます。
ホールドボルトを緩めるとスピンドルが移動できるようになります。

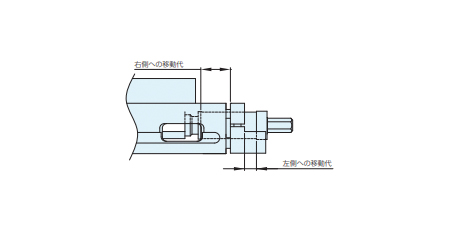

よって、ハンドルを右側とすると左右の可動体の中心を、左に13mm、右に33mm移動させることができます。
2つのワークの最大差は図の通りです。
ワークをセットし、仮締めの状態でホールドボルトを締め、スピンドルを固定してください。
| 移動代 | A＜B | A＞B | ||||
|---|---|---|---|---|---|---|
| 右 | 左 | A | B | A | B | |
| LTAW100 | 33 | 13 | 4.5 | 70.5 | 70.5 | 44.5 |
-

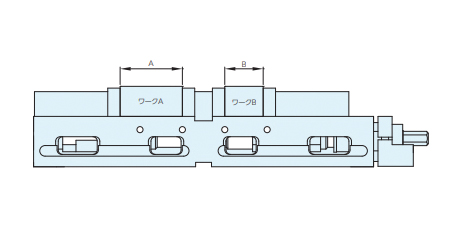

2つの同じサイズのワークをクランプしている時
-

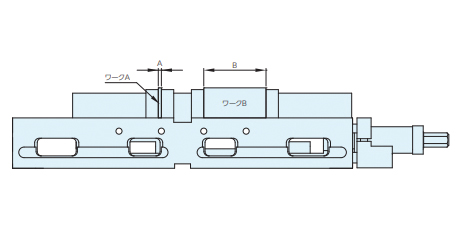

A<Bのとき
-
A>Bのとき
