RoHS対応

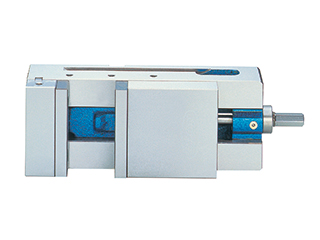

ロックタイトMC精密マシンバイス

E-9275M

  • 9275M2.jpg

  • 9275M2.jpg

仕様/価格

タイプ オーダーNo. No. 口巾 口深 口開 標準ガイド
ブロック		 締付力
kN		 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
MC 932186 LT100MC 101 32 102 18 30 11 206,000 在庫 在庫〇 追加 DL DL
MC 932187 LT150MC 151 44 143 18 40 32 252,000 在庫 在庫〇 追加 DL DL
MCG
並列		 932451 LT100MCG 101 32 102 18 30 11 206,000 在庫 在庫〇 追加 DL DL
MCG
並列		 932452 LT150MCG 151 44 143 18 40 32 252,000 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A D E F G H I J K L M N(並目) O(並目)
932186 LT100MC 268 101 89 57 32 28 12 12 53.5 101.5 14 M8x1.25 M8x1.25
932187 LT150MC 368 151 117.2 73 44.2 38 13 17 80 143 19 M8x1.25 M8x1.25
932451 LT100MCG 268 101 89 57 32 28 12 12 54 102 14 M8x1.25 M8x1.25
932452 LT150MCG 368 151 117.2 73 44.2 38 13 17 80 143 19 M8x1.25 M8x1.25

特長

■並列でご使用の場合フランジがないのであと1台といった時の取付けができます。
■並列仕様品の並列精度は0.01以内です。
■横向きにも使用できます。

[特注対応]
ガイドブロック位置を変更できます。


[付属品]
標準ガイドブロック（2個1組）適合溝巾18mm…1組
標準口金…2枚1組-1セット
ハンドル…1本

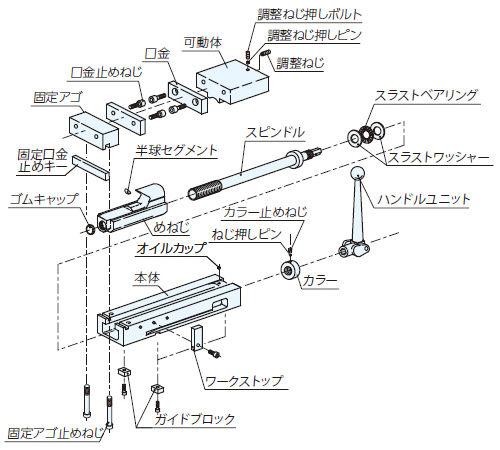

構成図

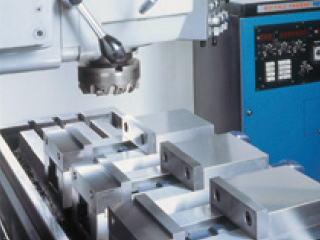

使用例

使用方法

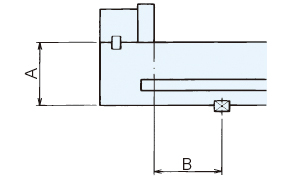

並列品のご注文について（A・Bを何台でも0.01以内に揃えます）

製造№（外箱および本体に貼付）の末尾のアルファベットが同じであれば、何台でも並列です。並列料金は不要です。

◆初めてご購入される場合
並列仕様品（末尾記号Ｇ）をご注文下さい。
ご注文の際、ご使用機械の溝巾をご連絡下さい。

◆追加のご注文の場合
お手持ちのバイスの製造№（ネームプレートに打刻）の末尾アルファベット記号とガイドブロック巾をご連絡下さい。

口開きの増大

口開きの取替えにより、大きな口開きが得られます。

◆口金の取替位置による口開き


LT100MC 0～102 48～150 115～217 163～265
LT150MC 0～143 63～206 160～303 223～366



 ◆口金の取替方法

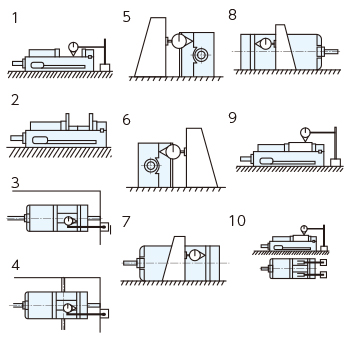

精度規格

精度規格（静的精度）

■静的精度
№ 検査事項（100mmにつき）規格 旧JIS規格
（0級）		 ナベヤ
規格
1 本体底面と口金スベリ面との平行度 0.015 0.010
2 口金と口金スベリ面との直角度（直角より小なること） 0.030 0.015
3 本体底面のガイドブロックと口金くわえ面の直角度 0.015 0.010
4 本体底面のガイドブロックと口金くわえ面の平行度 0.015 0.010
5 本体側面と口金スベリ面との直角度 - 0.030
6 本体側面と口金スベリ面との直角度 - 0.030
7 本体側面と口金くわえ面との直角度 - 0.050
8 本体側面と口金くわえ面との直角度 - 0.050
■締付精度
№ 検査事項（100mmにつき）規格 旧JIS規格
（0級）		 ナベヤ
規格
9 締付けたテストブロックの上面と本体底面との平行度 0.020 0.015
10 締付けたときのテストブロックの上面の浮き上がり 0.030 0.015
