• ERON

RoHS対応

マシンバイスシリーズ ガイドブロック

E-9275B

仕様/価格(2個1組) ※取付ボルト付。

バイス
キー溝幅
位置決め
先溝幅
オーダー
No.
No. 適合
ボルト
価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
14 12 966310 LTGB12-14 M6 5,500 在庫 在庫〇 追加 DL DL
14 14 966312 LTGB14-14 M6 5,500 在庫 在庫〇 追加 DL DL
14 16 966313 LTGB16-14 M6 5,500 在庫 在庫〇 追加 DL DL
14 18 966314 LTGB18-14 M6 5,500 在庫 在庫〇 追加 DL DL
14 20 966315 LTGB20-14 M6 6,150 在庫 在庫〇 追加 DL DL
14 22 966316 LTGB22-14 M6 6,150 在庫 在庫〇 追加 DL DL
16 12 966311 LTGB12-16 M6 5,500 在庫 在庫〇 追加 DL DL
16 14 943868 LTGB14-16 M6 5,500 在庫 在庫△ 追加 DL DL
16 16 943869 LTGB16-16 M6 5,500 在庫 在庫〇 追加 DL DL
16 18 943870 LTGB18-16 M6 5,500 在庫 在庫〇 追加 DL DL
16 20 943871 LTGB20-16 M6 6,150 在庫 在庫〇 追加 DL DL
16 22 943872 LTGB22-16 M6 7,100 在庫 在庫〇 追加 DL DL
18 10 955958 LTGB10-18 M6 6,150 在庫 在庫〇 追加 DL DL
18 12 932122 LTGB12-18 M6 5,500 在庫 在庫〇 追加 DL DL
18 14 932123 LTGB14-18 M6 5,500 在庫 在庫〇 追加 DL DL
18 16 932124 LTGB16-18 M6 5,500 在庫 在庫〇 追加 DL DL
18 18 932125 LTGB18-18 M6 4,570 在庫 在庫〇 追加 DL DL
18 20 932133 LTGB20-18 M6 6,150 在庫 在庫〇 追加 DL DL
18 22 932134 LTGB22-18 M6 6,150 在庫 在庫〇 追加 DL DL
18 24 951959 LTGB24-18 M6 7,450 在庫 在庫〇 追加 DL DL
18 28 951960 LTGB28-18 M6 8,550 在庫 在庫〇 追加 DL DL
13/16 18 943865 LTGB18-13/16 1/4-20UNC 5,500 廃番 お問合わせ 追加 DL
13/16 22 943867 LTGB22-13/16 1/4-20UNC 6,350 廃番 お問合わせ 追加 DL

寸法図・サイズ表

選択 オーダー
No.
No. A h7 B h7 C D E H
966310 LTGB12-14 12 14 5.5 9 20 2.5
966312 LTGB14-14 14 14 - 9 20 2.5
966313 LTGB16-14 16 14 5.5 10 24 3.5
966314 LTGB18-14 18 14 5.5 11 24 4.5
966315 LTGB20-14 20 14 7.5 12 20 5.5
966316 LTGB22-14 22 14 9.5 14 20 7.5
966311 LTGB12-16 12 16 5.5 10 24 3.5
943868 LTGB14-16 14 16 5.5 10 24 3.5
943869 LTGB16-16 16 16 - 10 24 3.5
943870 LTGB18-16 18 16 5.5 11 24 4.5
943871 LTGB20-16 20 16 6.5 12 24 5.5
943872 LTGB22-16 22 16 6.5 12 34 5.5

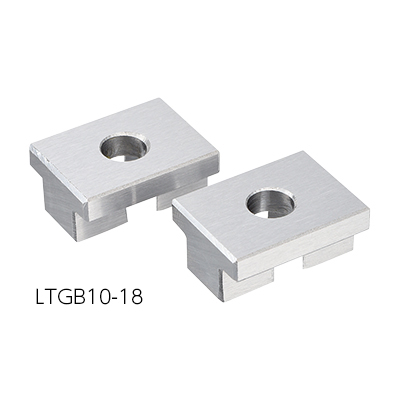

955958 LTGB10-18 10 18 6.5 11 24 4.5
932122 LTGB12-18 12 18 6.5 11 24 4.5
932123 LTGB14-18 14 18 6.5 11 24 4.5
932124 LTGB16-18 16 18 6.5 11 24 4.5
932125 LTGB18-18 18 18 - 11 24 4.5
932133 LTGB20-18 20 18 6.5 12 24 5.5
932134 LTGB22-18 22 18 8.5 14 24 7.5
951959 LTGB24-18 24 18 10.5 16 24 9.5
951960 LTGB28-18 28 18 10.5 16 24 9.5
943865 LTGB18-13/16 18 13/16 7.5 14 40 5
943867 LTGB22-13/16 22 13/16 6 14 40 5

仕様/価格 5AU専用(2個1組) ※取付ボルト付。

取付
溝幅
使用
溝幅
オーダー
No.
No. 適合
ボルト
価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
14 12 141891 5AUGB12-14 小頭ボルトM6 8,050 在庫 在庫〇 追加 DL DL
14 14 141892 5AUGB14-14 皿ボルトM6 6,400 在庫 お問合わせ 追加 DL DL
14 18 141893 5AUGB18-14 皿ボルトM6 8,500 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー
No.
No. A h7 B h7 C D E H
141891 5AUGB12-14 12 14 5.5 9 11 3
141892 5AUGB14-14 14 14 - 9 11 5.6
141893 5AUGB18-14 18 14 4.5 9 11 5.6

材質・熱処理・表面処理

名称 材質
マシンバイスシリーズ ガイドブロック SS400

特長

■マシンバイスに取付し機械テーブルの基準T溝に挿入することで平行出しが容易にできます。
■機械テーブルの基準T溝巾に合わせて組換えできます。
※バイスごとのガイドブロック適合表は「使用例・使用説明タブ」をご確認ください。

使用方法

バイス適合表

適合バイス 適合ガイドブロック
品名 No. キー溝幅 位置決め先溝幅 No.
クサビロックツールメーカーズバイス
ロックタイト5軸マシンバイス
ロックタイトFA精密マシンバイス
ロックタイトエアーマシンバイス
ETO-TH
LT5AU75(M,F,FM)
LTFV75(G)
LTAIR100
14 12 LTGB12-14
14 LTGB14-14
16 LTGB16-14
18 LTGB18-14
20 LTGB20-14
22 LTGB22-14
5軸マシンバイス 5AU75-(130GB,170GB) 14
(専用)
12 5AUGB12-14
14 5AUGB14-14
18 5AUGB18-14
ロックタイトCV精密マシンバイス
ロックタイトFA精密マシンバイス
ロックタイトFAクイックONEバイス
ロックタイト精密マシンバイス
ロックタイトMC精密マシンバイス
ロックタイト5軸マシンバイス
ロックタイト5軸マシンバイス(中心移動型)
ロックタイト精密マシンバイスL型
ロックタイトMCジグバイス
ロックタイトダブルクランプバイス
ロックタイトアルミダブルクランプバイス
ロックタイト油圧マシンバイスマークIII
ロックタイトパワーバイス
プルダウンバイス(フリージョーバイス)
ツーピースバイス
ハイトブロック
ロックタイト5軸マシンバイス付属品ハイトブロック
5軸マシンバイス
LTCV
LTFV
LTFH
LT-M
LT-MC
LT5AU100(M,F,FM)
LT5AU100C(M,F,FM)
LT150L(G)
LT630JV(G)
LTM-WL
LTAW100
LTH3P150S(G)
LT-HPD150(G,V)
PV2・PV3
TP
LTCV125-HB-K
LT5AU100-HB125K
5AU125-230GB
18 10 LTGB10-18
12 LTGB12-18
14 LTGB14-18
16 LTGB16-18
18 LTGB18-18
20 LTGB20-18
22 LTGB22-18
24 LTGB24-18
28 LTGB28-18
