マシンバイス 特注品対応について
特注対応
ガイドブロック位置変更対応数
1台より製作いたします。目安納期
ご発注後1ヶ月程度機械干渉（コラム、スプラッシュガード）を避けるために、機械テーブルのＴ溝位置にあわせて、ガイドブロックの位置変更ができます。
ご依頼方法は？
マシンバイス端面から追加工をするガイドブロックまでの距離（Ａ）をご連絡ください。
※配置した場所が、取付機械に干渉しないか必ず確認してください。

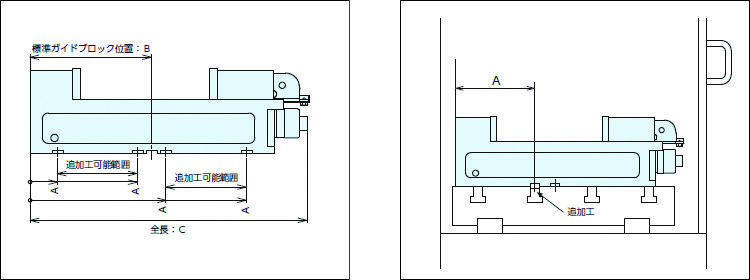

※検討されたAの距離が下図の「加工可能範囲:A」の範囲に入っているか確認してください。
範囲に入っていない場合は、機種を変更するなど検討を行ってください。
対応機種と価格表
| 対応機種 | No. | 加工可能範囲:A | B | C | ガイドブロック巾 | 追加工費 |
|---|---|---|---|---|---|---|
| LTCV100 | LTCV100-GB(+A寸法) | 45-147,193-293 | 170 | 392 | 18 | 26,700 |
| LTCV125 | LTCV125-GB(+A寸法) | 45-177,223-356 | 200 | 455 | 18 | 26,700 |
| LTCV160 | LTCV160-GB(+A寸法) | 45-227,273-459 | 250 | 558 | 18 | 26,700 |
| LTCV200 | LTCV200-GB(+A寸法) | 80-252,298-566 | 275 | 688 | 18 | 26,700 |
| LTCV100H | LTCV100H-GB(+A寸法) | 45-147,193-293 | 170 | 393 | 18 | 26,700 |
| LTCV125H | LTCV125H-GB(+A寸法) | 45-177,223-356 | 200 | 455 | 18 | 26,700 |
| LTCV160H | LTCV160H-GB(+A寸法) | 45-227,273-459 | 250 | 559 | 18 | 26,700 |
| LTCV200H | LTCV200H-GB(+A寸法) | 80-252,298-566 | 275 | 689 | 18 | 26,700 |
| LTCV100S | LTCV100S-GB(+A寸法) | 45-147,193-293 | 170 | 392 | 18 | 26,700 |
| LTCV125S | LTCV125S-GB(+A寸法) | 45-177,223-356 | 200 | 455 | 18 | 26,700 |
| LTCV160S | LTCV160S-GB(+A寸法) | 45-227,273-459 | 250 | 558 | 18 | 26,700 |
| LTCV200S | LTCV200S-GB(+A寸法) | 80-252,298-566 | 275 | 690 | 18 | 26,700 |
| LTCV100SH | LTCV100SH-GB(+A寸法) | 45-147,193-293 | 170 | 393 | 18 | 26,700 |
| LTCV125SH | LTCV125SH-GB(+A寸法) | 45-177,223-356 | 200 | 456 | 18 | 26,700 |
| LTCV160SH | LTCV160SH-GB(+A寸法) | 45-227,273-459 | 250 | 559 | 18 | 26,700 |
| LTCV200SH | LTCV200SH-GB(+A寸法) | 80-252,298-566 | 275 | 689 | 18 | 26,700 |
| LTCV160TH | LTCV160TH-GB(+A寸法) | 45-227,273-459 | 250 | 633 | 18 | 26,700 |
| LTCV200TH | LTCV200TH-GB(+A寸法) | 80-252,298-566 | 275 | 767 | 18 | 26,700 |
| LTFV100Q | LTFV100Q-GB(+A寸法) | 14-99,173-279,321-342 | 150 | 483.5 | 18 | 26,700 |
| LTFV125Q | LTFV125Q-GB(+A寸法) | 14-99,141-152,198-329,371-404 | 175 | 566.5 | 18 | 26,700 |
| LTFV150Q | LTFV150Q-GB(+A寸法) | 14-113,198-428,470-508 | 175 | 699 | 18 | 26,700 |
| LTFV175Q | LTFV175Q-GB(+A寸法) | 14-119,198-469,511-549 | 175 | 740 | 18 | 26,700 |
| LTFV75 | LTFV75-GB(+A寸法) | 22-52,88-106,144-192 | 125 | 291 | 14 | 21,400 |
| LTAIR100 | LTAIR100-GB(+A寸法) | 12-74,112-181,219-249,287-315 | 200 | 469 | 14 | 21,400 |
| LT100MC | LT100MC-GB(+A寸法) | 49-78,125-254 | 102 | 316 | 18 | 21,400 |
| LT150MC | LT150MC-GB(+A寸法) | 58-120,166-354 | 143 | 437 | 18 | 21,400 |
| MBV150 | MBV150-GB(+A寸法) | 173-179,225-249,345-421,517-580 | 202 | 694 | 18 | 26,700 |
| MBV200 | MBV200-GB(+A寸法) | 68-87,198-227,273-302,413-467 513-567,678-729 |
250 | 843 | 18 | 26,700 |
※「ガイドブロック巾」以外のガイドブロックをご指定の場合はこちらからお選びください（別売り）
ご注文方法
“追加工するマシンバイスバイス”+”-GB”+”加工寸法：A”でお申し付けください。
例：LTCV100 でA=250 の位置に追加工する場合、LTCV100-GB250
※取付機械の型式も合わせてお知らせください。
※お見積りをご要望の場合は御社お取引先販売店様までご連絡ください。
