• ERON

RoHS対応

ロックタイトエアーマシンバイス

E-1196

  • ロックタイトエアーマシンバイス PIC1
  • ロックタイトエアーマシンバイス PIC2
  • ロックタイトエアーマシンバイス PIC3

  • ロックタイトエアーマシンバイス PIC1

  • ロックタイトエアーマシンバイス PIC2

  • ロックタイトエアーマシンバイス PIC3

エアー供給でワークをクランプ/アンクランプするマシンバイスです。
バルブ操作でエアー供給のON/OFFを制御し自動化できます。

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № 口巾
mm		 口深
mm		 口開 標準ガイド
ブロック巾		 締付力kN
(0.7MPa時)		 質量㎏ 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
131736 LTAIR100 102 45 138 14 10 26 281,000 在庫 お問合わせ 追加 DL DL
148965 LTAIR100-MBS 102 45 138 14 10 28 403,000 × 在庫△ 追加 DL DL
148966 LTAIR100-HS 102 45 138 14 10 28 476,000 × お問合わせ 追加 DL DL
149672 LTAIR100-MBHS 102 45 138 14 10 30 630,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C D E F G H I J K L M N O P Q R S T U V W x Y Z AA AB AC AD AE AF AG AH AI AJ AK AL AM
131736 LTAIR100 469 90 43 104 344 6.8 288 23.5 200 14 4 131 69 0～138 202～338 3 17 50 11 M8深さ16 93 175 75 26 274 26 14 M6深さ12 M14深さ28 26 8 5.5 - 14.5 - - 6 M8深さ7 M8深さ16
148965 LTAIR100-MBS 469 90 43 104 344 6.8 288 23.5 200 14 4 131 69 0～138 - 3 17 50 6 M8深さ16 93 175 75 26 274 26 14 M6深さ12 M14深さ28 26 8 5.5 28.5 14.5 - - 6 M8深さ7 M8深さ16
148966 LTAIR100-HS 469 90 43 104 344 6.8 288 23.5 200 14 4 131 69 0～138 202～324 3 17 50 11 M8深さ16 93 175 75 26 274 26 14 M6深さ12 M14深さ28 26 8 5.5 - 14.5 48.5 135 6 M8深さ7 M8深さ16
149672 LTAIR100-MBHS 469 90 43 104 344 6.8 288 23.5 200 14 4 131 69 0～138 - 3 17 50 6 M8深さ16 93 175 75 26 274 26 14 M6深さ12 M14深さ28 26 8 5.5 28.5 - 48.5 - 6 M8深さ7 M8深さ16

仕様/価格　30kN仕様

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № 口巾
mm		 口深
mm		 口開 標準ガイド
ブロック巾		 締付力kN
(1MPa時)		 質量㎏ 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
165954 LTAIR100H 102 45 195 18 30 43 460,000 在庫 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № L L1 L2 W W1 W2 W3 A1 A2 A3 H H1 H2
165954 LTAIR100H 399 543.5 12.4 102 20 149 104 86 0～195 6 155 110 45

仕様/価格　増圧ユニット

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー№ № 適合機種 質量㎏ 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
168763 LTAIR100-ZU LTAIR100 6 88,500 在庫 お問合わせ 追加
168783 LTAIR100H-ZU LTAIR100H 15.4 203,000 在庫 お問合わせ 追加 DL DL

材質・熱処理・表面処理

名称 材質 熱処理
ロックタイトエアーマシンバイス FCD 本体摺動面HRC45以上

特長

■リードタイムの短縮・安定化
エアー供給でクランプ/アンクランプする機能
・ワーク交換をロボット、エアー供給のON/OFF制御を行うことにより無人加工が可能となり、作業者の段取り工数の削減、リードタイムの短縮ができます。
・複数台のバイスのクランプ/アンクランプをバルブ操作することにより、作業の省力化および作業時間のバラつきをなくします。

■不良率低減・高精度加工
エアーの供給圧で締付力を調整できる機能により、
・剛性が低く歪みやすいワークも、平行にクランプ＋歪みが発生しない締付力でクランプが可能です。
・基準面が作業者側に配置されているため、ワークの設置しやすさ、切粉の視認性・清掃作業性に優れ、作業者の負担軽減や切粉のはさみこみによる位置決め精度の悪化を防止します。
浮き上がりを防止する機能により、
・クランプ時のワーク浮き上がりを抑え、高精度な加工が可能です。

■優れた耐久性とメンテナンス性で自動化ラインにも最適
動作テスト50万回クリア。長期間ご使用が可能です。
締付力が低下した場合は、増圧ユニットの交換で素早く復旧、加工ラインの停止を最小限にできます。
増圧ユニットはボルト締結による構造で容易に交換できます。
また、単動式のため、エアー供給は１ポートで機械側の改造/配管工数を低減できます。

■切削条件/機械サイズに合わせた2タイプのバリエーション
・BT30相当のMC：軽～中切削加工を対象にしたマシンバイス（型式：LTAIR100）
可動体の開閉動作・位置検知/増圧ユニットのクランプ圧力を検知する機能を選択できることが特長です。
最大締付力：10kN（※0.7MPa供給時）
全長：469㎜
クランプストローク：3㎜
・BT40相当のMC～：重切削加工までを対象にしたマシンバイス（型式：LTAIR100H）
素材のばらつき/ロボット搬送によるワークの設置誤差を吸収しやすいようにクランプストロークが大きいことが特長です。
最大締付力：30kN（※1MPa供給時）
全長：543.5㎜
クランプストローク：6㎜

[特注対応]
ガイドブロック位置を変更できます。詳細は特注品対応をご確認ください。


[付属品]
・LTAIR100（-MBS、-HS、-MBHS）
標準ガイドブロック(2個1組)適合溝幅14㎜：1セット
標準取付クランプセット(2個1組)適合溝幅14㎜：2セット
ハンドル：1本
可動体検知センサーケーブル：1m（LTAIR100-MBS、LTAIR100-MBHSのみ）
油圧センサーケーブル：5m（LTAIR100-HS、LTAIR100-MBHSのみ）
吊りボルト
・LTAIR100H
標準ガイドブロック（2個1組）適合溝幅18mm：１セット
標準取付クランプセット（2個1組）適合溝幅18mm：2セット
ハンドル：1本
吊りボルト

[動画はこちらから]
ロックタイト　エアーマシンバイス


自動化製品

使用例

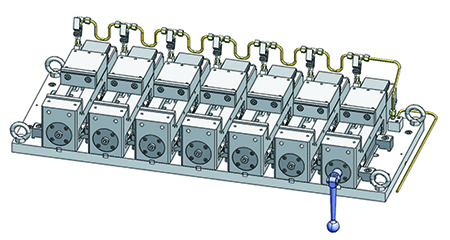

立形マシニングセンターでの多連バイス例

ワーク締付作業の時間と労力を削減

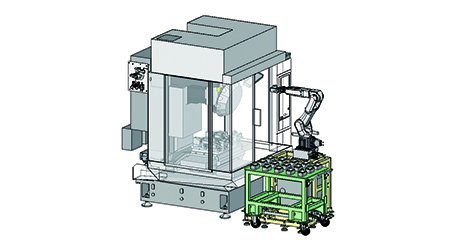

ロボット搬送との運用例

ロボットを使用した無人運転

使用方法

本製品はエアー単動増力機能付きのマシンバイスです。エアーによりシリンダー内部の油を増圧します。

ご使用の際はエアーの単動制御用バルブを付けてください。

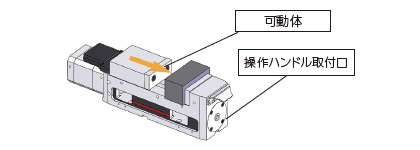

●操作/オプションに関わる寸法について

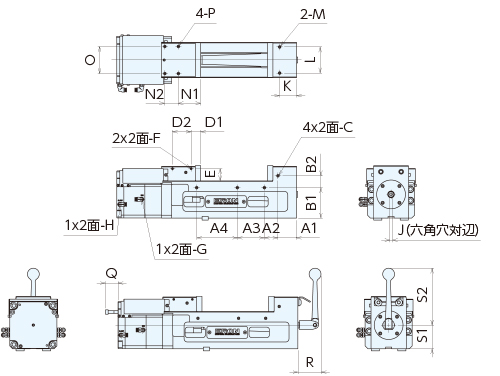

可動部の開きを調整するハンドル差し込み口、ワークストッパの取り付け、配管に関わる寸法は以下の寸法図と寸法表にて確認してください。





A1 A2 A3 A4 B1 B2 C D1 D2 E F G H
55 40 80 120 90 35 M8深さ14 28.5 55 36 M6深さ12 M5深さ3 Rc1/8



J K L M N1 N2 O P Q R S1 S2
8 50 77 M8深さ16 66 40 80 M8深さ12 37 68.4 70 168





●操作/オプションに関わる寸法について

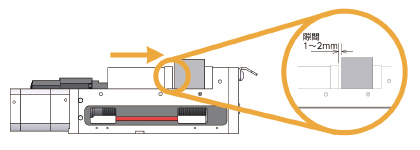

付属のハンドルをバイスに取付け、ワークとの間隔が以下となるように可動体を送ります。



▼ワークとの間隔





■注意事項

以下の危険があるため、ワークを確実にクランプしてください。

　・作業者にワークが当たり負傷する ・ワークが加工不良となる 。

　・バイス、加工機に損傷を与える。

ハンドルは可動体の送りのみに使用し、締付操作を行わないでください。

加工時はハンドルを外してください。

取付方法

●取付寸法図





A1 A2 A3 B C D1 D2 E F1 F2 G H
26 310 R10 20 6.5 270 18 6 114 189 75 M14深さ20





●使用するために準備するもの

本製品を作動させるために以下の部材をお客様にてご用意いただく必要があります。

部材名 メーカー 推奨型式 機能・タイプ
エアーホース SMC TRTU0604B-20 三層ポリウレタンチューブ
エアーフィルター AC20B-02M-B 圧力調整、異物除去、
コンビネーション製品
レギュレーター
圧力計
メカニカルバルブ※1 VH202-02 または VH242-02 方向制御弁手動切替え
Bポートを塞いでご使用ください
ソレノイドバルブ※1 SYJ712-5LN-01 方向制御電気切替え
急速排気弁＋サイレンサ※2 ピスコ
SMC		 EQ02-C06P01C10
AN20-C10		 可動体の戻り時間短縮
排気音の消音
増圧弁※3 SMC VBA10A-02GLN 駆動エアー増圧による締付力増
圧力計、エルボサイレンサ付き

※1.いずれか片方をご用意ください。

※2.可動体の戻り時間や排気音が気になる場合はご使用ください。

※3.必要圧力が不足する場合にご使用ください。

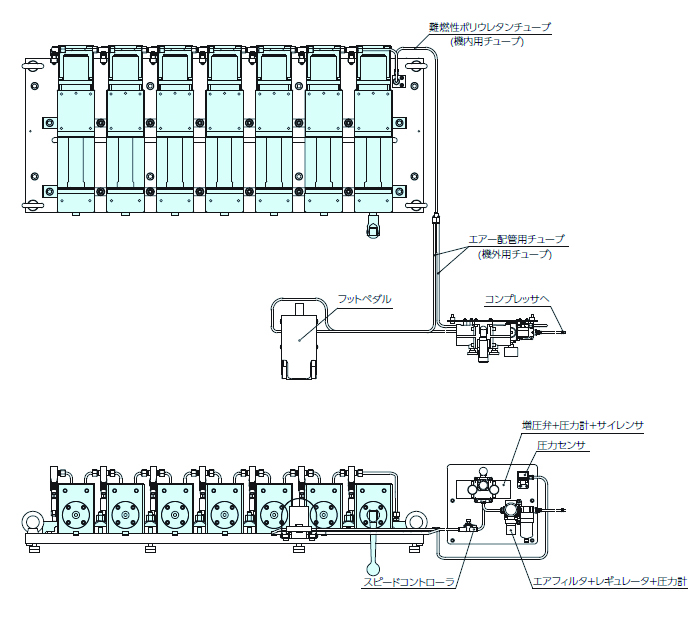

●配管例

・図のように配管します。

・付属しているエアーフィルター付のエアーチューブを排気用継手に挿入してください。

※必要なエアー圧が不足している場合は、増圧弁をご使用ください。

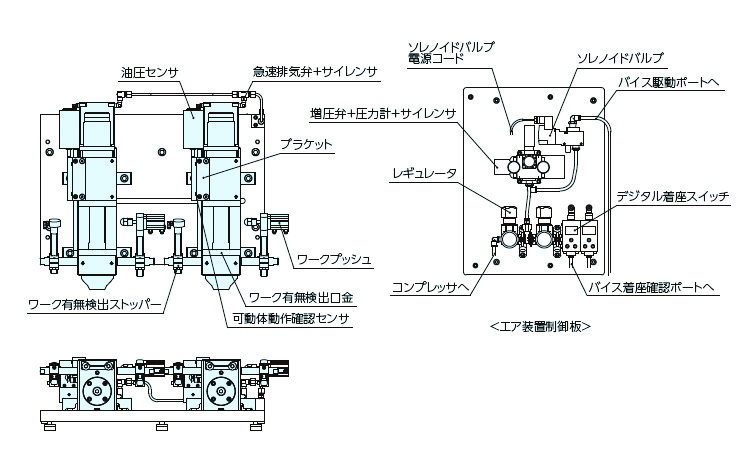

●エアー機器・バイスの配置例







●バイス本体の据付方法

付属の吊りボルトと吊りフックを使用して機械テーブルへ降ろします。

LTAIR100

LTAIR100H





本体側面の段差を利用して取付クランプセットでテーブルへ確実に固定してください。

テーブルにT溝U溝がある場合は、ガイドブロックにて取付精度を出してください。



精度規格



No. 検査事項(100㎜につき)規格 旧JIS規格(O級) ナベヤ規格値
1 本体底面と口金スベリ面との平行度 0.015 0.010
2 口金と口金スベリ面との直角度 0.030 0.015
3 本体底面のT溝案内片と口金くわえ面の直角度 0.015 0.015
4 締め付けたテストブロックの上面と本体底面との平行度 0.020 0.015
5 締め付けたテストブロックの上面の浮き上がり 0.030 0.015

能力

供給エアー圧力と締付力の関係の参考値は以下のグラフをご確認ください。

ご使用される環境に合わせてエアー圧力、締付力のご調整が可能です。

LTAIR100

LTAIR100H

特注品対応

■並列品のご注文について(A・Bを何台でも0.01以内に揃えられます)



同じサイズであれば、何台でも全品並列です。並列料金は不要です。




●初めてご購入される場合
　同じサイズであれば全品並列ですので、ご必要な数をご注文ください。


●追加でご注文される場合
　同じサイズであれば全品並列ですので、お手持ちと同じ品番ものをご必要数ご注文ください。





■ガイドブロックの位置変更について



ガイドブロックの位置変更について有償にてご対応いたします。

詳細は以下をご確認ください。



特注品対応について

修理対応

故障や不具合により動作に異常が見られる場合は、代理店または販売店経由で修理依頼をお願いします。

内容を確認し修理対応可否の回答をさせていただきます。

メンテナンス方法

切屑、切削油が各部に付着したままにしますと、バイスの機能・精度の低下となりますので、以下の図の場所を定期的に清掃・注油を行ってください

1日の作業終了時など、定期的にエアーブローを行ってください。





■保管

切屑、切削液を取り除き、防錆処理を行い、水平な台の上へ保管してください。





■増圧ユニットの交換方法

締付力が低下した場合はシリンダー内の油が減少したことが要因として考えられます。

その場合は別売りの増圧ユニットをご購入いただき交換を行ってください。



●増圧ユニット交換方法：LTAIR100

1.カバー止めボルトを外しカバー取付スペーサーと切粉カバーを外してください。

　切粉カバーは図のように45°回し引き上げると外れます。 　

　取り外し後、調整ねじ止めねじを緩め、調整ねじを締め付けます。



■注意事項

増圧ユニットが飛び出てケガをする恐れがありますので、必ず調整ねじの締付を行ってください。





2.増圧ユニット止めボルトを外し、増圧ユニットを外してください。





3.新しい増圧ユニットを逆の手順で取り付けます。





●増圧ユニット交換方法：LTAIR100H

1.切粉カバー固定用ボルト、切粉カバー抜け止めボルトを外し、切粉カバーA・Bを外します。 　

　取り外し後、調整ねじ押しねじを半回転程度緩め、調整ねじを締めつけます。



■注意事項

・増圧ユニットが飛び出てケガをする恐れがありますので、必ず調整ねじの締付を行ってください。

・調整ねじの操作ができるように可動体を固定口金側へ移動させてください。





2.増圧ユニット固定用ボルトを外し、増圧ユニットを外してください。





3.新しい増圧ユニットを逆の手順で取り付けます

選定方法

●LTAIR100・LTAIR100Hの違い

エアーマシンバイスは、サイズ、能力、機能などの条件によって選定いただけます。

以下の表をご確認の上選定してください。



■選定表

画像
推奨MC主軸規格 BT30 BT40～
サイズ 全長 469mm 543.5mm
口巾 102mm 102mm
口深 45mm 45mm
能力 口開 0～138mm 0～195mm
最大締付力 10kN（0.7MPa時） 30kN（1MPa時）
クランプストローク 3mm 6mm
機能 ｰ

・可動体のクランプ/

アンクランプ動作検知

・増圧ユニットの圧力

検知

・可動体のクランプ/

アンクランプ動作検知
・増圧ユニットの圧力

検知

 ｰ

オーダー№

 131736 148965 148966 149672 165954
№ LTAIR100 LTAIR100-MBS LTAIR100-HS LTAIR100-MBHS LTAIR100H



※機能解説

可動体のクランプ/アンクランプ動作検知･･･クランプ/アンクランプ状態かを可動体の位置で検出するものです。

増圧ユニットの圧力検知･･･増圧ユニット内の油圧シリンダー内に圧力センサーが組み込まれており、締付力の低下を検知するものです。





●型式別対応表

  標準対応 オプション品の追加
可動体開閉 可動体の
開閉動作検知		 油圧ユニットの
クランプ圧力検知		 ワーク
プッシュ		 ワークストッパー
( ワーク有無検出ポート付き)		 口金
（ワーク有無検出ポート付き）
LTAIR100 エア供給により
自動		 × × 〇 〇 〇
LTAIR100-MBS 〇 × 〇 〇 〇
LTAIR100-HS × 〇 〇 〇 〇
LTAIR100-MBHS 〇 〇 〇 〇 〇
LTAIR100H × × 〇 〇 〇
