ロックタイトFAクイックONEバイス

E-9775Q

  • ロックタイトFAクイックONEバイス PIC1

  • ロックタイトFAクイックONEバイス PIC1

仕様/価格 【LTFVタイプ】

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
タイプ オ-ダ-No. No. 口巾 口深 口開 標準ガイド
ブロック巾		 締付力
kN		 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
Q 962282 LTFV100Q 102 45 140 18 25 25.5 258,000 在庫 在庫△ 追加 DL DL
Q 952058 LTFV125Q 125 50 200 18 30 35 299,000 在庫 在庫△ 追加 DL DL
Q 952059 LTFV150Q 150 60 260 18 40 58 344,000 在庫 在庫△ 追加 DL DL
Q 952060 LTFV175Q 175 70 280 18 40 79 450,000 在庫 お問合わせ 追加 DL DL
QG
並列		 962283 LTFV100QG 102 45 140 18 25 25.5 258,000 廃番 お問合わせ 追加 DL DL
QG
並列		 952064 LTFV125QG 125 50 200 18 30 35 299,000 廃番 お問合わせ 追加 DL DL
QG
並列		 952065 LTFV150QG 150 60 260 18 40 58 344,000 廃番 お問合わせ 追加 DL DL
QG
並列		 952066 LTFV175QG 175 70 280 18 40 79 450,000 廃番 お問合わせ 追加 DL DL

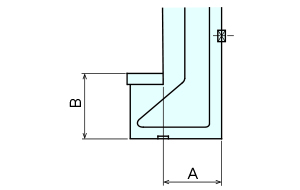

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オ-ダ-No. No. A B C D E F G H I J K L M N O
962282 LTFV100Q 393 484 150 102 90 45 92 140 120 180 75 14.5 6.5 17 13
952058 LTFV125Q 455 567 175 125 90 50 92 200 120 230 95 16 7 17 13
952059 LTFV150Q 568 699 175 150 100 60 112 260 134 315 122 15 7 20 13
952060 LTFV175Q 609 740 175 175 115 70 115 280 140 350 145 16 7 20 13
962283 LTFV100QG 393 484 150 102 90 43 92 140 120 180 75 14.5 6.5 17 13
952064 LTFV125QG 455 567 175 125 90 50 92 200 120 230 95 16 7 17 13
952065 LTFV150QG 568 699 175 150 100 60 112 260 134 315 122 15 7 20 13
952066 LTFV175QG 609 740 175 175 115 70 115 280 140 350 145 16 7 20 13

仕様/価格 【LTFHタイプ】

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
タイプ オ-ダ-No. No. 口巾 口深 口開 標準ガイド
ブロック巾		 締付力
kN		 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
Q 952061 LTFH125Q 125 50 200 18 30 35 426,000 在庫 在庫△ 追加 DL DL
Q 952062 LTFH150Q 150 60 260 18 40 58 497,000 在庫 入荷予定 追加 DL DL
Q 952063 LTFH175Q 175 70 280 18 40 79 595,000 在庫 在庫△ 追加 DL DL
QG
並列		 952067 LTFH125QG 125 50 200 18 30 35 426,000 廃番 お問合わせ 追加 DL DL
QG
並列		 952068 LTFH150QG 150 60 260 18 40 58 497,000 廃番 お問合わせ 追加 DL DL
QG
並列		 952069 LTFH175QG 175 70 280 18 40 79 595,000 廃番 お問合わせ 追加 DL DL

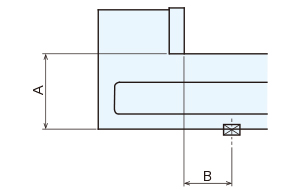

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オ-ダ-No. No. A B C D E F G H I J K L M N O
952061 LTFH125Q 455 567 175 125 90 50 92 200 120 230 95 16 7 17 13
952062 LTFH150Q 568 699 175 150 100 60 112 260 134 315 122 15 7 20 13
952063 LTFH175Q 609 740 175 175 115 70 115 280 140 350 145 16 7 20 13
952067 LTFH125QG 455 567 175 125 90 50 92 200 120 230 95 16 7 17 13
952068 LTFH150QG 568 699 175 150 100 60 112 260 134 315 122 15 7 20 13
952069 LTFH175QG 609 740 175 175 115 70 115 280 140 350 145 16 7 20 13

仕様/価格 ハンドルジョイント　

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー№ № 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
962533 LTQ-80HJ 4,830 在庫 お問合わせ 追加 DL DL
962534 LTQ-200HJ 5,700 在庫 在庫△ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー№ № A B C D
962533 LTQ-80HJ 80 13 100 28
962534 LTQ-200HJ 200 13 220 28

特長

■メカニカル増圧機構により、約1回転でスピーディで楽に増圧できます。
■調整ダイヤルを手で回すだけで、締付力設定が容易にできます。
■1度設定した締付力は、その締付力でしか作動しない構造となっておりますので、安定した繰返し作業ができます。
■メカニカル増圧機構のため、温度変化による締付力への影響が少なく、シール等の消耗部品の取替えも不要です。
■浮上がり防止機構により、可動体・ワークの浮上がりを抑えます。
■本体はダクタイル鋳鉄製で締付時のソリ・破損がありません。
■摺動部は、焼入れが施してあり、耐摩耗性に優れています。
■旧JIS0級を凌ぐ高精度です。
■並列仕様品の並列精度は0.01以内です。
■ハンドルが機械テーブルに干渉する場合は、ハンドルジョイント（別売）をご利用下さい。
■LTFHタイプは立形はもちろん、横形マシニングセンターでイケール貼り付け使用、背面合わせ使用等あらゆる状況に適用できます。
■同じ型式であれば、並列精度は全て0.01以内です。（全品標準並列仕様）
　詳細は「特注品対応」をご確認ください。

[特注対応]
ガイドブロック位置を変更できます。


[付属品]
標準取付クランプセット(2組1セット)適合Ｔ溝巾18mm ･･･ 2セット
標準ガイドブロック(2個1組) 適合溝巾18mm･･･ 1組
標準口金･･ 2枚1組-1セット
ハンドル･･ 1本
吊上用金具･･ 1

構成図



※LTFV-100Qは、ハンドル差込口周辺の形状が異なります。

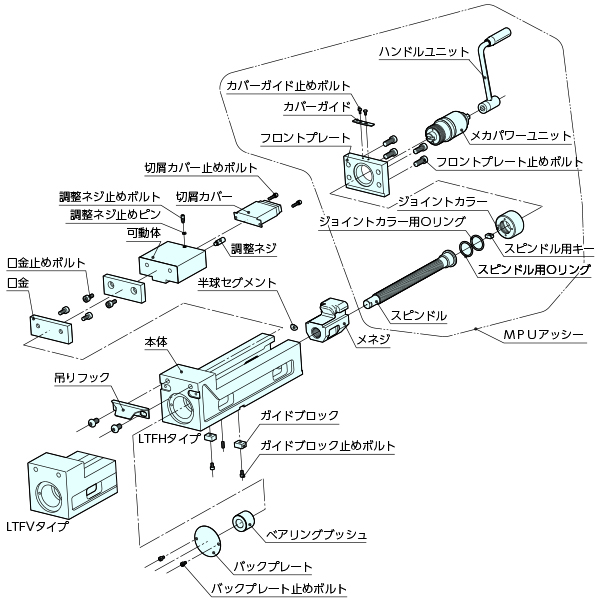

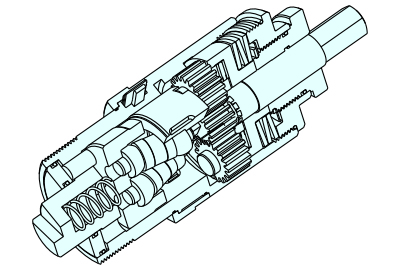

■メガパワーユニットの構造図



精度規格



No. 検査事項(100㎜につき)規格 旧JIS規格(O級) ナベヤ規格値
1 本体底面と口金スベリ面との平行度 0.015 0.010
2 口金と口金スベリ面との直角度 0.030 0.015
3 本体底面のガイドブロックと口金くわえ面の直角度 0.015 0.015
4 本体底面と口金くわえ面との平行度。LTFVタイプに適用 0.015 0.015
5 本体底面と口金くわえ面との平行度。LTFHタイプに適用 - 0.015
6 締付けたテストブロックの上面と本体底面との平行度 0.020 0.015
7 締付けたテストブロックの上面の浮き上り 0.030 0.015

特注品対応

■並列品のご注文について



同じサイズであれば、何台でも全品並列です。並列料金は不要です。

A・Bを何台でも0.01以内に揃えます。

ご注文方法は以下をご確認ください。

LTFVタイプ

LTFHタイプ





●初めてご購入される場合

ご注文の際、ご必要になる数をご連絡ください。



●追加でご注文される場合

ご注文の際、ご必要になる数をご連絡ください。
