• ERON

RoHS対応

マシンバイスシリーズ ワークストップ

E-9275B

仕様/価格

適合機種 オーダーNo. No. 取付適合ボルト 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
LT100M
LT100MC
LT100SP
932172 LT100M-WST M8 21,400 在庫 在庫〇 追加 DL DL
LT125M
LT150M
LT150MC
LTHPD150
LT125SP
932174 LT150M-WST M12 29,200 在庫 在庫〇 追加 DL DL
LT200M
LT250M
932175 LT200M-WST M16 47,100 在庫 在庫△ 追加 DL DL
LTCV100(S,H,SH)
LTCV125(S,H,SH)
LTCV160(S,H,SH,TH)
LTCV200(S,H,SH,TH)
LTH3P-125
LTH3P-150S
LT630JV
910272 LTH3P150-WST - 26,100 在庫 在庫〇 追加 DL DL
LTFV75
SV56
SV80
MSV300(S)
MSV400(S,K)
MSV410(S)
MSV500(S,K)
MSV510(S)
ETO80TH
ETO100TH
ETO125TH
5AU75-130P1
5AU75-170P1
5AU125-230P1
5AU75-130GB1
5AU75-170GB1
5AU125-230GB1
962535 LTF75-WST M6 6,800 在庫 在庫△ 追加 DL DL
LTFV100Q
LTFV・LTFH125Q
LTFV・LTFH150Q
LTFV・LTFH175Q
LT100MC
LT150MC
LTM100WL
LTM150WL
LTAW100
LTAIR100
962536 LTF100-WST M8 6,800 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F I J K L M N O
932172 LT100M-WST 168 19 16 75 23 60 18 22 108 12 40 M6x1.0 9
932174 LT150M-WST 242 22 19 108 24 77 22 25 153 13 50 M8x1.25 13
932175 LT200M-WST 388 32 25 173 60 119 28 32 245 20 80 M10x1.5 17
910272 LTH3P150-WST 115 - 19 100 - - 22 25 153 13 50 M8x1.25 M12x1.75
962535 LTF75-WST 45 16 9 37 9 10 M6x1.0 - - - - - -
962536 LTF100-WST 60 22 12 50 10 15 M8x1.25 - - - - - -

特長

■マシンバイスシリーズのオプション部品です。適合機種をご確認の上ご発注ください。

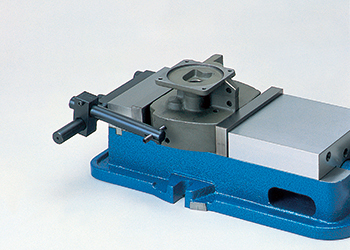

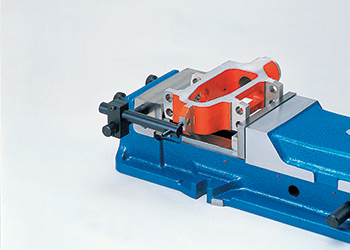

使用例
