ロックタイトCV精密マシンバイス部品

E-9990B

  • ロックタイトCV精密マシンバイス部品 PIC1
  • ロックタイトCV精密マシンバイス部品 PIC2

  • ロックタイトCV精密マシンバイス部品 PIC1

  • ロックタイトCV精密マシンバイス部品 PIC2

ロックタイトCV精密マシンバイスの修理/メンテナンスで交換する部品です。

仕様/価格　切屑カバー

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 適合機種 種類 価格 在庫設定 在庫情報 製品BOX
978210 LTCV-FC CV全機種共通 固定口金側用 4,550 在庫 在庫〇 追加
978211 LTCV-RC CV全機種共通 可動体側用 13,000 在庫 在庫△ 追加
104297 LTCV-RC旧型 CV全機種共通 旧可動体側用 13,000 在庫 在庫△ 追加

仕様/価格　スクレーパー

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 部品名 適合機種 種類 価格 在庫設定 在庫情報 製品BOX
170930 LTCV-SCH スクレーパーH CV全機種共通 本体用 630 在庫 在庫〇 追加
170931 LTCV-SCK スクレーパーK CV全機種共通 可動体用 900 在庫 お問合わせ 追加

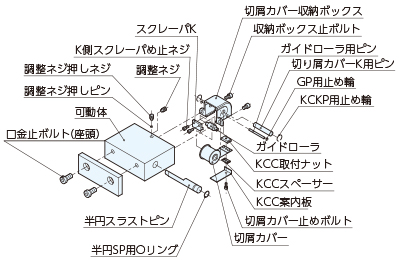

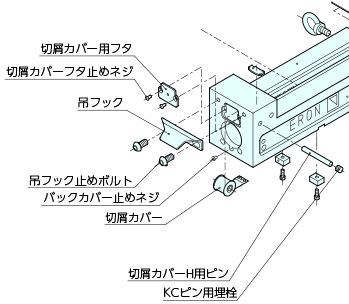

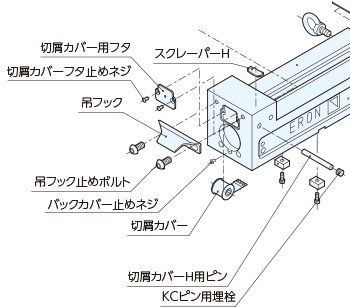

構成図





■注意事項

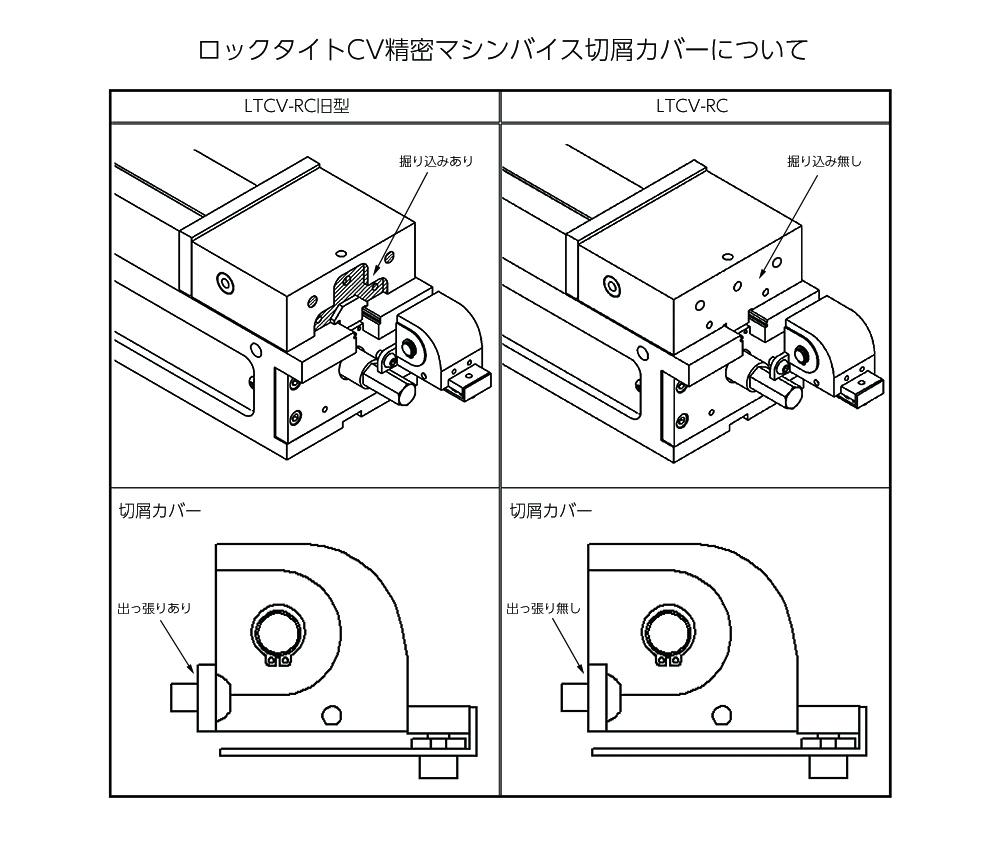

切粉カバーを取り付ける可動体の形状（旧型/現行品）によって取り付けできる切粉カバーが異なります。
以下をご確認の上ご発注をお願いします。取り付けの詳細は取り付け方法をご確認ください。

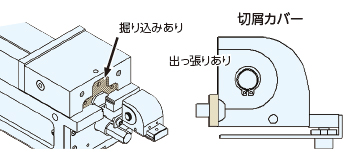

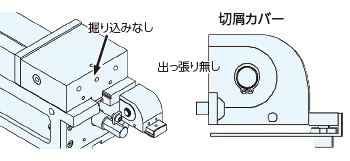

  マシンバイスの可動体形状 取り付け可能な切粉カバー・形状 取り付けイメージ
現行品

オーダー№978211
№：LTCV-RC

ボルトで取り付けます

旧型

オーダー№104297
№：LTCV-RC旧型

可動体側にワッシャをかませて取り付けます

取付方法

●切屑カバー

切屑カバーの分解・組付け手順は以下よりご確認をいただけます。




切屑カバー分解手順は下記よりご覧いただけます。

切屑カバー分解手順



切屑カバー組付け手順は下記よりご覧いただけます。

切屑カバー組付け手順







■注意事項

マシンバイスの可動体側の形状と対象となる切粉カバー別に取付方法が異なります。
以下の表を確認して取り付けてください。



  マシンバイスの可動体形状 取り付けする切粉カバー 取り付け方法
現行品

オーダー№978211
№：LTCV-RC

ボルトで取り付けます

旧型

オーダー№104297
№：LTCV-RC旧型

可動体側にワッシャをかませて取り付けます

その他

●LTCV-RC旧型切替えについて

製品の仕様変更に伴い、一部ロットより形状が変更となっております。
お手元の製品と掲載画像の形状が異なる場合がありますが、機能・性能および取付互換性に変更はございませんので、そのままご使用いただけます。

変更前仕様

変更後仕様
