RoHS対応

ロックタイト精密マシンバイスL型

E-9275L

  • 9275L.jpg

  • 9275L.jpg

仕様/価格

タイプ オーダー
No.		 No. 口巾 口深 口開 標準ガイド
ブロック巾		 締付力
kN		 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
LT-L 952056 LT150L 152 44 207 18 40 29 118,000 在庫 在庫〇 追加 DL DL
LT-LG 952057 LT150LG 152 44 207 18 40 29 140,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダー
No.		 No. A B C D E F G H I J K L M N
952056 LT150L 425 468 229 210 192 152 117.2 111 73 173 107 207 18 19
952057 LT150LG 425 468 229 210 192 152 117.2 111 73 173 107 207 18 19

特長

■浮き上がり防止機構が内蔵されており、クランプ時の可動体・ワークの浮き上がりを防止します。
■並列を出して製品を納入することが可能です。（無償）
　詳細は「特注品対応」をご確認ください。

[付属品]
標準取付ボルトセット(2組1セット)適合Ｔ溝巾18mm ･･･ 1セット
標準ガイドブロック(2個1組)適合溝巾18mm ･･･ 1組
標準口金･･ 2枚1組-1セット
ハンドル･･ 1本

※口開量が0㎜（可動体が固定側に密着した状態）の場合、ゴムキャップは構造上84㎜本体から外に飛び出します。口開量を広げることで、ゴムキャップは本体に引き込まれます。

※マシンバイスの仕様を一部変更しました（2023.8～）
バイス底面に設けていた回転台との組み合わせ用の穴を無くしました。
詳細は「その他」をご確認ください。

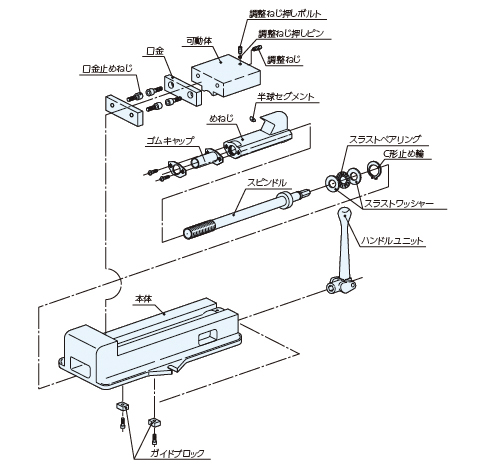

構成図

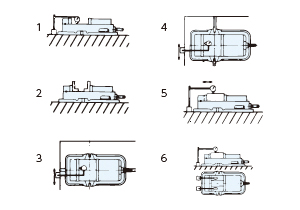

精度規格



（静的精度）

№ 検査事（100mmにつき）企画 旧JIS規格（1級） ナベヤ規格値
1 本体底面と口金スベリ面との平行度 0.020 0.015
2 口金と口金スベリ面との直角度（直角より小なること） 0.050 0.015
3 本体底面のガイドブロックと口金くわえ面の直角度 0.020 0.020
4 本体底面のガイドブロックと口金くわえ面の平行度 0.020 0.020



 （締め付け精度）

№ 検査事（100mmにつき）企画 旧JIS規格（1級） ナベヤ規格値
5 締め付けたテストブロックの上面と本体底面の平行度 0.030 0.020
6 締め付けた時のテストブロックの上面の浮き上がり 0.050 0.020

特注品対応

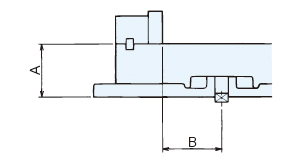

■並列品のご注文について（A・Bを何台でも0.02以内に揃えます）



ご注文の際、ご使用機械の溝巾をご連絡ください。
並列仕様品は新規ご購入の場合のみ製作します。



その他

■バイスの一部仕様変更について（2023.8～）



生産上の都合により、バイス底面に設けていた穴を無くしました。

すでに「マシンバイスシリーズ回転台（廃番）」をお持ちの場合、バイスと組み合わせて使用することができませんので、予めご了承下さい。
