RoHS対応

マシンバイスシリーズ　口金

E-9275B

  • マシンバイスシリーズ　口金 PIC1

  • マシンバイスシリーズ　口金 PIC1

仕様/価格（２枚１組）

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
口金 適合機種 オーダーNo. No. 適合
ボルト		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
標準 LTCV100(S,H,SH)
LTCV100(S,H,SH)-14GB
LT5AU100F(M)
LT5AU100CF(M)		 978206 LTCV100-JA M10 18,200 × 在庫△ 追加 DL DL
標準 LTCV125(S,H,SH)
LTCV125(S,H,SH)-14GB
LT5AU125F		 978207 LTCV125-JA M10 25,700 × 在庫〇 追加 DL DL
標準 LTCV160(S,H,SH,TH) 978208 LTCV160-JA M10 31,000 × お問合わせ 追加 DL DL
標準 LTCV200(S,H,SH,TH) 984582 LTCV200-JA M10 45,100 × 在庫△ 追加 DL DL
標準 LTFV75 962537 LTF75-JA M 8 15,200 × 在庫〇 追加 DL DL
標準 LTCV100(S,H,SH)
LTCV100(S,H,SH)-14GB
LT5AU100F(M)
LT5AU100CF(M)
LTFV100Q
LTAIR100
LTAIR100H		 930332 LTF100-JA M10 20,100 × お問合わせ 追加 DL DL
標準 LTCV125(S,H,SH)
LTCV125(S,H,SH)-14GB
LT5AU125F
LTFV125Q
LTFH125Q		 930333 LTF125-JA M10 28,200 × 在庫〇 追加 DL DL
標準 LTFV150Q
LTFH150Q		 930334 LTF150-JA M12 32,300 × 在庫〇 追加 DL DL
標準 LTFV175Q
LTFH175Q		 930335 LTF175-JA M12 46,200 × 在庫△ 追加 DL DL
標準 LT630JV 919772 LT630JV-JA M12 33,700 × お問合わせ 追加 DL DL
標準 LT100M
LT100MC
LTM100WL		 932161 LT100M-JA M 8 15,200 × 在庫〇 追加 DL DL
標準 LT125M 932163 LT125M-JA M12 21,400 × 在庫〇 追加 DL DL
標準 LT150M
LT150MC
LT-HPD150		 932165 LT150M-JA M12 24,400 × 在庫〇 追加 DL DL
標準 LT200M 932167 LT200M-JA M16 45,700 × 在庫△ 追加 DL DL
標準 LT250M 932169 LT250M-JA M16 52,000 × 在庫△ 追加 DL DL
標準 LT150L
LTM150WL		 955470 LT150L-JA M10 24,400 × 在庫〇 追加 DL DL
標準 LTH3P150S 969385 LTH3P150S-JA M10 24,400 × 在庫〇 追加 DL DL
ステップ LTCV100(S,H,SH)
LTCV100(S,H,SH)-14GB
LT5AU100F(M)
LT5AU100CF(M)
LTFV100Q
LTAIR100
LTAIR100H		 930336 LTF100-SJ M10 20,900 × 入荷予定 追加 DL DL
ステップ LTCV125(S,H,SH)
LTCV125(S,H,SH)-14GB
LT5AU125F
LTFV125Q
LTFH125Q		 930337 LTF125-SJ M10 27,900 × 在庫〇 追加 DL DL
ステップ LTCV160(S,H,SH,TH) 978209 LTCV160-SJ M10 35,500 × 在庫△ 追加 DL DL
ステップ LTCV200(S,H,SH,TH) 984583 LTCV200-SJ M10 52,000 × 在庫△ 追加 DL DL
ステップ LTFV75 962538 LTF75-SJ M 8 18,200 × 在庫〇 追加 DL DL
ステップ LTFV150Q
LTFH150Q		 930338 LTF150-SJ M12 36,100 × お問合わせ 追加 DL DL
ステップ LTFV175Q
LTFH175Q		 930339 LTF175-SJ M12 52,000 × 在庫△ 追加 DL DL
ステップ LT630JV 919911 LT630JV-SJ M12 50,500 × 在庫〇 追加 DL DL
ステップ LT100M
LT100MC
LTM100WL		 932162 LT100M-SJ M 8 18,200 × 在庫〇 追加 DL DL
ステップ LT125M 932164 LT125M-SJ M12 24,400 × 在庫△ 追加 DL DL
ステップ LT150M
LT150MC
LT-HPD150		 932166 LT150M-SJ M12 27,500 × 在庫〇 追加 DL DL
ステップ LT200M 932168 LT200M-SJ M16 48,900 × 在庫〇 追加 DL DL
ステップ LT250M 932170 LT250M-SJ M16 73,500 × 在庫△ 追加 DL DL
ステップ LT150L
LTM150WL		 955471 LT150L-SJ M10 27,500 × 在庫△ 追加 DL DL
ステップ LTH3P125 910772 LTH3P125-SJ M10 18,300 廃番 お問合わせ 追加 DL DL
ステップ LTH3P150S 969386 LTH3P150S-SJ M10 27,500 × 在庫△ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H I J
978206 LTCV100-JA 102 45 12 60 27 11 18 7 - -
978207 LTCV125-JA 125 50 12 75 30 11 18 7 - -
978208 LTCV160-JA 160 60 12 90 35 11 18 7 - -
984582 LTCV200-JA 200 70 12 130 40 11 18 7 - -
962537 LTF75-JA 76 32 14 46 18 M8 - 7 - -
930332 LTF100-JA 102 45 16 60 27 11 18 10.5 - -
930333 LTF125-JA 125 50 16 75 30 11 18 10.5 - -
930334 LTF150-JA 150 60 19 90 35 13 19 12.5 - -
930335 LTF175-JA 175 70 19 90 45 13 19 12.5 - -
919772 LT630JV-JA 160 75 19 85 35 14 20 13 - -
932161 LT100M-JA 101 32 14 60 18 9 14 8.5 - -
932163 LT125M-JA 126 38 19 77 21 13 19 12.5 - -
932165 LT150M-JA 151 44.2 19 100 24 13 19 12.5 - -
932167 LT200M-JA 202 57 29 119 31 17 25 17 - -
932169 LT250M-JA 253 75.5 34 140 41 17 25 17 - -
955470 LT150L-JA 151 44.2 14 100 24 11 18 10.5 - -
969385 LTH3P150S-JA 156 57 14 90 25 11 18 10.5 - -
930336 LTF100-SJ 102 45 16 60 27 11 18 10.5 4 5
930337 LTF125-SJ 125 50 16 75 30 11 18 10.5 4 5
978209 LTCV160-SJ 160 60 19 90 35 11 18 10.5 5 6
984583 LTCV200-SJ 200 70 19 130 40 11 18 10.5 5 6
962538 LTF75-SJ 76 32 14 46 18 M8 - 7 4 5
930338 LTF150-SJ 150 60 19 90 35 13 19 12.5 5 6
930339 LTF175-SJ 175 70 19 90 45 13 19 12.5 5 6
919911 LT630JV-SJ 160 75 19 85 35 14 20 13 5 6
932162 LT100M-SJ 101 32 14 60 18 9 14 8.5 3.5 4
932164 LT125M-SJ 126 38 19 77 21 13 19 12.5 3.5 4
932166 LT150M-SJ 151 44.2 19 100 24 13 19 12.5 4.5 5
932168 LT200M-SJ 202 57 29 119 31 17 25 17 5.5 6
932170 LT250M-SJ 253 75.5 34 140 41 17 25 17 5.5 6
955471 LT150L-SJ 151 44.2 14 100 24 11 18 10.5 4.5 5
910772 LTH3P125-SJ 129 54 19 80 25 11 18 10.5 19 6
969386 LTH3P150S-SJ 156 57 14 90 25 11 18 10.5 6 7

仕様/価格　厚み寸法指定品

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 価格 在庫設定 在庫情報 製品BOX
163772 LT150L-JAT 30,500 × お問合わせ 追加
163773 LT100M-JAT 21,300 × お問合わせ 追加
163774 LT125M-JAT 27,500 × お問合わせ 追加
163775 LT150M-JAT 30,500 × お問合わせ 追加
163776 LT200M-JAT 52,000 × お問合わせ 追加
163777 LT250M-JAT 58,500 × お問合わせ 追加
163778 LTF75-JAT 21,300 × お問合わせ 追加
163779 LTF100-JAT 26,200 × お問合わせ 追加
163780 LTF125-JAT 34,300 × お問合わせ 追加
163781 LTF150-JAT 38,400 × お問合わせ 追加
163782 LTF175-JAT 52,500 × お問合わせ 追加
163783 LTCV100-JAT 24,300 × お問合わせ 追加
163784 LTCV125-JAT 31,800 × お問合わせ 追加
163785 LTCV160-JAT 37,100 × お問合わせ 追加
163786 LTCV200-JAT 51,500 × お問合わせ 追加
163787 LT100M-SJT 24,300 × お問合わせ 追加
163788 LT125M-SJT 30,500 × お問合わせ 追加
163789 LT150M-SJT 33,600 × お問合わせ 追加
163790 LT200M-SJT 55,000 × お問合わせ 追加
163791 LT250M-SJT 80,000 × お問合わせ 追加
163792 LTF75-SJT 24,300 × お問合わせ 追加
163793 LTF100-SJT 27,000 × お問合わせ 追加
163794 LTF125-SJT 34,000 × お問合わせ 追加
163795 LTF150-SJT 42,200 × お問合わせ 追加
163796 LTF175-SJT 58,500 × お問合わせ 追加
163797 LTCV160-SJT 41,600 × お問合わせ 追加
163798 LTCV200-SJT 58,500 × お問合わせ 追加
163799 LT150L-SJT 33,600 × お問合わせ 追加
163800 LT630JV-SJT 57,000 × お問合わせ 追加
163801 LTH3P150S-SJT 33,600 × お問合わせ 追加
163802 LT630JV-JAT 39,800 × お問合わせ 追加
163803 LTH3P150S-JAT 30,500 × お問合わせ 追加

特長

■ロックタイトマシンバイスシリーズの口金です。
焼入れ品で耐摩耗性に優れ、厚み・高さを研削で高精度に仕上げています。
■平面の標準口金、段差付きのステップの2種類から選択できます。
薄物や貫通穴加工時のワークの嵩上げは、標準口金を使用する場合パラレルブロックで嵩上げ、ステップの口金は段差に直接ワークを設置できます。
■口金摩耗時の並列精度の確保について
口金が摩耗し並列精度が悪化した場合、並列時と同じ厚みの口金と交換することで再び並列を出すことができます。厚みは固定側口金裏面に刻印されており、厚み寸法指定品コードでご発注いただけます。

■厚み寸法指定品ご発注方法
厚み寸法指定品のオーダー№、№、固定口金厚み寸法を記載の上、ご発注ください。
記入例）LTCV100-JAを厚み寸法指定する場合
オーダーNo.：163783
No. ：LTCV100-JAT
厚み寸法：12.295mm※固定側口金裏面に記載

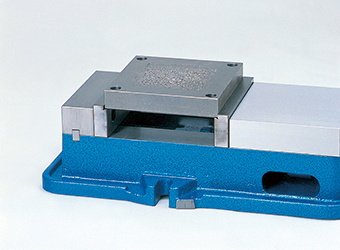

使用例
