ハイトブロック
E-9990B
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。

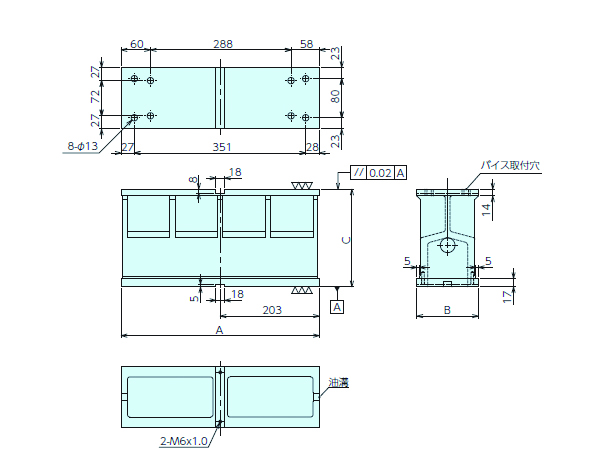

寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C |
|---|---|---|---|---|---|
| 148402 | LTCV125-HB100K | 406 | 126 | 100 | |
| 142153 | LTCV125-HB200K | 406 | 126 | 200 |
特長
-
■ロックタイトCV精密マシンバイス用の嵩上げ台です。
■ワークの嵩上げが必要な機械や加工に最適です。
[セット内容]
ハイトブロック：1個
取付ボルトM12×35：4個
吊上用ボルトM12X25：4個
吊上用アイナットM12：4個

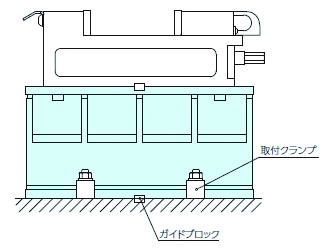

使用例
※取付機械テーブルのT溝幅にあわせて取付クランプとガイドブロックを別途お求めください。
