マシンバイスシリーズ 取付クランプ
E-9275B
仕様/価格 シングルクランプタイプ（2組１セット）
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| 適合溝巾 | 適合機種 | オーダー No. |
No. | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | ||||||||
| 14 | LTCV100(S,H,SH) LTCV125(S,H,SH) LTCV160(S,H,SH,TH) LTCV200(S,H,SH,TH) LTFV100Q LTF(V,H)125Q LT150MC LTM150WL LT5AU100(F,M,FM) LT5AU125F LT5AU100C(F,M,FM) LTAIR100(-MBS,-HS,-MBHS) LT5AU100-HB125 |
935854 | BCS14B | 13,600 | 在庫 | 在庫〇 | 追加 |
|
|
| 14 | LTFV75 LT100MC LTM100WL LTAW100 LT5AU75(F,M,FM) 5AU75-130(P1,GB1) 5AU75-170(P1,GB1) 5AU125-230(P1,GB1) |
943967 | BCS14C | 17,600 | 在庫 | 在庫〇 | 追加 |
|
|
| 14 | LTCV100(S,H,SH) LTCV125(S,H,SH) LTCV160(S,H,SH,TH) LTCV200(S,H,SH,TH) LTFV100Q LTF(V,H)125Q LTM150WL LT5AU100(F,M,FM) LT5AU125F LT5AU100C(F,M,FM) LTAIR100(-MBS,-HS,-MBHS) |
142801 | BCS14J | 14,000 | 在庫 | お問合わせ | 追加 |
|
|
| 14 | LTFV75 LT5AU75(F,M,FM) |
997234 | BCS14Q1 | 12,000 | 在庫 | お問合わせ | 追加 |
|
|
| 16 | LTCV100(S,H,SH) LTCV125(S,H,SH) LTCV160(S,H,SH,TH) LTCV200(S,H,SH,TH) LTFV100Q LTFV125Q LTFH125Q LT150MC LTM150WL LT5AU100(F,M,FM) |
935856 | BCS16B | 12,400 | 廃番 | お問合わせ | 追加 |
|
|
| 16 | LTCV100(S,H,SH) LTCV125(S,H,SH) LTCV160(S,H,SH,TH) LTCV200(S,H,SH,TH) LTFV100Q LTFV125Q LTFH125Q LT150MC LTM150WL LT5AU(F,M,FM) |
935857 | BCS16C | 13,300 | 廃番 | お問合わせ | 追加 |
|
|
| 16 | LTCV100(S,H,SH) LTCV125(S,H,SH) LTCV160(S,H,SH,TH) LTCV200(S,H,SH,TH) LTFV100Q LTF(V,H)125Q LT150MC LTM150WL LT5AU100(F,M,FM) LT5AU125F LT5AU100C(F,M,FM) LTAIR100(-MBS,-HS,-MBHS) LT5AU100-HB125 |
138699 | BCS16D | 18,500 | 在庫 | 在庫〇 | 追加 |
|
|
| 16 | LTFV150Q LTFH150Q LTFV175Q LTFH175Q |
943968 | BCS16G | 20,200 | 廃番 | お問合わせ | 追加 |
|
|
| 16 | LTFV75 LT100MC LTM100WL LTAW100 LT5AU75(F,M,FM) 5AU75-130(P1,GB1) 5AU75-170(P1,GB1) 5AU125-230(P1,GB1) |
959333 | BCS16H | 17,600 | 在庫 | 在庫〇 | 追加 |
|
|
| 16 | LTCV100(S,H,SH) LTCV125(S,H,SH) LTCV160(S,H,SH,TH) LTCV200(S,H,SH,TH) LTFV100Q LTF(V,H)125Q LTM150WL LT5AU100(F,M,FM) LT5AU125F LT5AU100C(F,M,FM) LTAIR100(-MBS,-HS,-MBHS) |
142802 | BCS16J | 14,000 | 在庫 | お問合わせ | 追加 |
|
|
| 18 | LTCV100(S,H,SH) LTCV125(S,H,SH) LTCV160(S,H,SH,TH) LTCV200(S,H,SH,TH) LTFV100Q LTFV125Q LTFH125Q LT150MC LTFW100 LTM150WL |
935862 | BCS18B | 16,800 | 廃番 | お問合わせ | 追加 |
|
|
| 18 | LTCV100(S,H,SH) LTCV125(S,H,SH) LTCV160(S,H,SH,TH) LTCV200(S,H,SH,TH) LTFV100Q LTFV125Q LTFH125Q LT150M LTM150WL LT5AU100(F,M,FM) |
935863 | BCS18C | 13,400 | 廃番 | お問合わせ | 追加 |
|
|
| 18 | LTCV100(S,H,SH) LTCV125(S,H,SH) LTCV160(S,H,SH,TH) LTCV200(S,H,SH,TH) LTFV100Q LTF(V,H)125Q LT150MC LTM150WL LT5AU100(F,M,FM) LT5AU125F LT5AU100C(F,M,FM) LTAIR100(-MBS,-HS,-MBHS) LT5AU100-HB125 |
138702 | BCS18E | 20,100 | 在庫 | 在庫〇 | 追加 |
|
|
| 18 | LTF(V,H)150Q LTF(V,H)175Q |
943969 | BCS18G | 20,700 | 在庫 | 在庫〇 | 追加 |
|
|
| 18 | LTFV75 LT100MC LTM100WL LTAW100 LT5AU75(F,M,FM) 5AU75-130(P1,GB1) 5AU75-170(P1,GB1) 5AU125-230(P1,GB1) |
959334 | BCS18H | 17,900 | 在庫 | 在庫〇 | 追加 |
|
|
| 18 | LTCV100(S,H,SH) LTCV125(S,H,SH) LTCV160(S,H,SH,TH) LTCV200(S,H,SH,TH) LTFV100Q LTF(V,H)125Q LTM150WL LT5AU100(F,M,FM) LT5AU125F LT5AU100C(F,M,FM) LTAIR100(-MBS,-HS,-MBHS) |
142803 | BCS18J | 14,100 | 在庫 | お問合わせ | 追加 |
|
|
| 18 | LTCV100(S,H,SH) LTCV125(S,H,SH) LTCV160(S,H,SH,TH) LTCV200(S,H,SH,TH) LTFV100Q LTF(V,H)125Q LT5AU100(F,M,FM) LT5AU125F LT5AU100C(F,M,FM) LTAIR100(-MBS,-HS,-MBHS) |
986725 | BCS18Q1 | 9,600 | 在庫 | お問合わせ | 追加 |
|
|
| 18 | LTF(V,H)150Q LTF(V,H)175Q LTAIR100H |
986726 | BCS18Q2 | 10,100 | 在庫 | 在庫〇 | 追加 |
|
|
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー No. |
No. | A | B | C | D | E | F | G | レッグ クランプ |
Tスロット ボルト |
Tスロット ナット |
フランジ ナット |
スタッド ボルト |
六角 ボルト |
ソケット スクリュー |
平ワッシャー |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 935854 | BCS14B | 13.5 | 17 | 15 | 63 | 27-37 | 15 | 32 | LCMC121 | - | TNM1412 | FNM0012 | BM01275 | - | - | - | |
| 943967 | BCS14C | 13.5 | 12 | 15 | 55 | 26-31 | 15 | 32 | LCMC122 | - | TNM1412 | FNM0012 | BM01275 | - | - | - | |
| 142801 | BCS14J | 13.5 | 17 | 15 | 43 | 24 | 8 | 32 | LCMC123 | - | TNM1412K | - | - | - | SKS12040 | - | |
| 997234 | BCS14Q1 | 13.5 | 12 | 20 | 63 | 23-38 | 15 | 32 | 専用クランプ &スペーサー | - | TNM1412K | - | - | M12x60 | - | WF12 | |
| 935856 | BCS16B | 15.3 | 17 | 15 | 63 | 28-36 | 15 | 32 | LCMC161 | - | TNM1614 | FNM0014 | BM14100 | - | - | - | |
| 935857 | BCS16C | 15.3 | 17 | 15 | 95 | 41-71 | 15 | 32 | LCMC162 | - | TNM1614 | FNM0014 | BM14100 | - | - | - | |
| 138699 | BCS16D | 15.7 | 17 | 15 | 63 | 28-36 | 15 | 32 | LCMC161 | BT16080M | - | FNM0016 | - | - | - | - | |
| 943968 | BCS16G | 15.3 | 20 | 20 | 80 | 32-43 | 25 | 45 | LCMC164 | - | TNM1614 | FNM0014 | BM14100 | - | - | - | |
| 959333 | BCS16H | 15.3 | 12 | 15 | 55 | 26-31 | 15 | 32 | LCMC122 | - | TNM1612 | FNM0012 | BM01275 | - | - | - | |
| 142802 | BCS16J | 15.3 | 17 | 15 | 43 | 24 | 8 | 32 | LCMC123 | - | TNM1612K | - | - | - | SKS12045 | - | |
| 935862 | BCS18B | 17 | 17 | 15 | 63 | 28-36 | 15 | 32 | LCMC161 | - | TNM1816 | FNM0016 | BM16100 | - | - | - | |
| 935863 | BCS18C | 17 | 17 | 15 | 95 | 41-71 | 15 | 32 | LCMC162 | - | TNM1816 | FNM0016 | BM16100 | - | - | - | |
| 138702 | BCS18E | 17 | 17 | 15 | 63 | 28-36 | 15 | 32 | LCMC161 | - | TNM1816 | FNM0016 | BM16100 | - | - | WFT1605 | |
| 943969 | BCS18G | 17 | 20 | 25 | 80 | 32-43 | 25 | 45 | LCMC164 | - | TNM1816 | FNM0016 | BM16100 | - | - | - | |
| 959334 | BCS18H | 17 | 12 | 15 | 55 | 26-31 | 15 | 32 | LCMC122 | - | TNM1812 | FNM0012 | BM01275 | - | - | - | |
| 142803 | BCS18J | 17 | 17 | 15 | 43 | 24 | 8 | 32 | LCMC123 | - | TNM1812K | - | - | - | SKS12050 | - | |
| 986725 | BCS18Q1 | 17 | 17 | 20 | 68 | 25-33 | 20 | 40 | 専用クランプ &スペーサー | - | TNM1816K | - | - | M16x70 | - | WF16 | |
| 986726 | BCS18Q2 | 17 | 20 | 20 | 68 | 25-33 | 20 | 40 | 専用クランプ &スペーサー | - | TNM1816K | - | - | M16x75 | - | WF16 |
仕様/価格 ダブルクランプタイプ（2組１セット）
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| 適合溝巾 | 適合機種 | オーダー No. |
No. | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | ||||||||
| 14 | LTCV100(S,H,SH) LTCV125(S,H,SH) LTCV160(S,H,SH,TH) LTCV200(S,H,SH,TH) LTFV100Q LTF(V,H)125Q LTF(V,H)150Q LTF(V,H)175Q LT100MC LT150MC LTM100WL LTM150WL LTAW100 LTFV75 LT5AU75(F,M,FM) LT5AU100(F,M,FM) LT5AU100C(F,M,FM) LT5AU125F LTAIR100(-MBS,-HS,-MBHS) |
169178 | BCS14K1 | 8,000 | × | お問合わせ | 追加 |
|
|
| 14 | LTFV75 LT100MC LTM100WL LTAW100 LT5AU75(F,M,FM) 5AU75-130(P1,GB1) 5AU75-170(P1,GB1) 5AU125-230(P1,GB1) ETO100TH ETO125TH |
169182 | BCS14L1 | 8,000 | × | お問合わせ | 追加 |
|
|
| 14 | LTFV75 LT5AU75(F,M,FM) |
169183 | BCS14M1 | 7,600 | × | お問合わせ | 追加 |
|
|
| 14 | LTCV100(S,H,SH) LTCV125(S,H,SH) LTCV160(S,H,SH,TH) LTCV200(S,H,SH,TH) LTFV100Q LTF(V,H)125Q LTF(V,H)150Q LTF(V,H)175Q LT150MC LTM150WL LT5AU100(F,M,FM) LT5AU100C(F,M,FM) LT5AU125F LTAIR100(-MBS,-HS,-MBHS) LTF(V,H)150Q LTF(V,H)175Q |
169323 | BCS14M2 | 7,400 | × | お問合わせ | 追加 |
|
|
| 18 | LTCV100(S,H,SH) LTCV125(S,H,SH) LTCV160(S,H,SH,TH) LTCV200(S,H,SH,TH) LTFV100Q LTF(V,H)125Q LTF(V,H)150Q LTF(V,H)175Q LT5AU100(F,M,FM) LT5AU100C(F,M,FM) LT5AU125F LTAIR100(-MBS,-HS,-MBHS) LTF(V,H)150Q LTF(V,H)175Q |
170179 | BCS18K1 | 14,000 | × | お問合わせ | 追加 |
|
|
| 18 | LTFV75 LT100MC LTM100WL LTAW100 LT5AU75(F,M,FM) 5AU75-130(P1,GB1) 5AU75-170(P1,GB1) 5AU125-230(P1,GB1) ETO100TH ETO125TH |
170180 | BCS18L1 | 14,000 | × | お問合わせ | 追加 |
|
|
| 18 | LTFV75 LT5AU75(F,M,FM) |
170181 | BCS18M1 | 14,000 | × | お問合わせ | 追加 |
|
|
| 18 | LTCV100(S,H,SH) LTCV125(S,H,SH) LTCV160(S,H,SH,TH) LTCV200(S,H,SH,TH) LTFV100Q LTF(V,H)125Q LTF(V,H)150Q LTF(V,H)175Q LT150MC LTM150WL LT5AU100(F,M,FM) LT5AU100C(F,M,FM) LT5AU125F LTAIR100(-MBS,-HS,-MBHS) LTF(V,H)150Q LTF(V,H)175Q |
170182 | BCS18M2 | 14,000 | × | お問合わせ | 追加 |
|
|
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー No. |
No. | A | B | C | D | E | G | Tスロット ナット |
スタッド ボルト |
六角 ボルト |
六角穴付き ボルト |
平ワッシャー | 六角ナット | プレーン クランプ |
取付クランプ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 169178 | BCS14K1 | 13.5 | 12-20 | 12 | 60 | 30 | 25 | TNM1412 | BM01275 | - | - | WF12 | M12(1種) | PC00301 | - | |
| 169182 | BCS14L1 | 13.5 | 12 | 12 | 60 | 30 | 25 | TNM1412K | - | M12x45 | - | WF12 | - | PC00301 | - | |
| 169183 | BCS14M1 | 13.5 | 12 | 16 | 37 | 18.5 | 37 | TNM1412K | - | - | M12x55 | - | - | - | 専用クランプ | |
| 169323 | BCS14M2 | 13.5 | 17-20 | 16 | 37 | 18.5 | 37 | TNM1412K | - | - | M12x55 | - | - | - | 専用クランプ | |
| 170179 | BCS18K1 | 17 | 17-20 | 16 | 60 | 30 | 32 | TNM1816 | BM16100 | - | - | WF16 | M16(1種) | PC00401 | - | |
| 170180 | BCS18L1 | 17 | 12 | 12 | 60 | 30 | 25 | TNM1812K | - | M12x50 | - | WF12 | - | PC00301 | - | |
| 170181 | BCS18M1 | 17 | 12 | 16 | 37 | 18.5 | 37 | TNM1812K | - | - | M12x55 | - | - | - | 専用クランプ | |
| 170182 | BCS18M2 | 17 | 17-20 | 16 | 37 | 18.5 | 37 | TNM1816K | - | - | M16x60 | - | - | - | 専用クランプ |

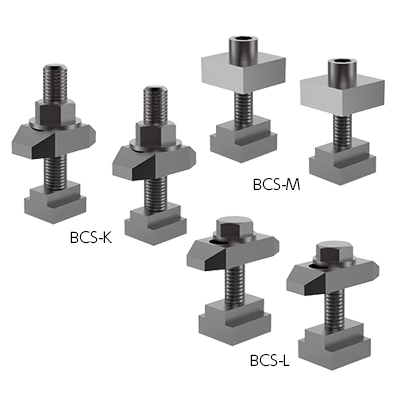

特長
-
■マシンバイスシリーズ専用の取付クランプです。
■適合機種に合わせてお選びください。
シングルクランプタイプ
■マシンバイスの側面をクランプして機械テーブルに固定します。
ダブルクランプタイプ
■マシンバイス2台の側面をクランプして機械テーブルと固定します。
隣り合うバイスの間にダブルクランプ、外側にシングルクランプで固定することによりバイスの間隔を極力小さくできます。
主に、口金面が加工ストローク内から外れるため内側に寄せたい/バイス同士の隙間を極力小さくしてビビりにくくしたい場合に使用します。
使用例
並列バイス( 多連使用) では、取付方法により取り付けスペースが異なってきます。
シングルクランプのみを使用した場合よりも、ダブルクランプを併用した場合の方が取り付けスペースの省スペース化が図れます。

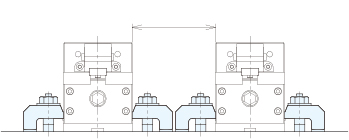

シングルクランプタイプのみを使用した場合

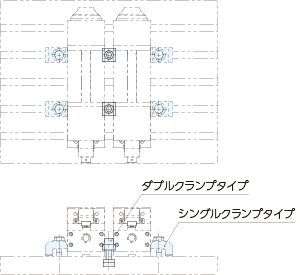

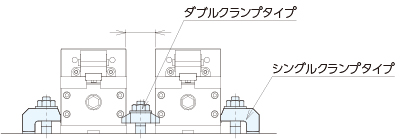

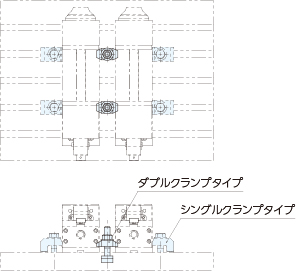

ダブルクランプタイプを使用した場合
取付方法
バイスの総高さと隙間を確認のうえ、T型のレンチ、またはトルクレンチ、延長工具を使用して締め付けてください。
T型のレンチ、またはトルクレンチ、延長工具は弊社で取り扱いはありませんので、お客様にてご確認・手配をお願いします。

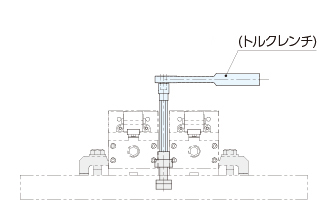

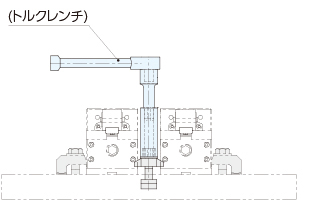

●取付参考図
修理対応
当該製品の修理対応は行っておりません。
異常がみられる場合は新しいものと交換をしてください。
メンテナンス方法
使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
