• ERON

RoHS対応

ロックタイト精密マシンバイス

E-9275M

  • 9275M1.jpg

  • 9275M1.jpg

仕様/価格

タイプ オーダーNo. No. 口巾 口深 口開 標準ガイド
ブロック巾		 締付力
kN		 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
M 932101 LT100M 101 32 102 18 40 16 111,000 在庫 在庫〇 追加 DL DL
M 932102 LT125M 126 38 112 18 40 25 136,000 在庫 在庫〇 追加 DL DL
M 932103 LT150M 151 44.2 143 18 40 36 192,000 在庫 在庫〇 追加 DL DL
M 932104 LT200M 202 57 190 18 40 65 322,000 在庫 在庫〇 追加 DL DL
M 932105 LT250M 253 75.5 248 18 50 135 535,000 在庫 在庫△ 追加 DL DL
MG
並列		 932446 LT100MG 101 32 102 18 40 16 111,000 在庫 在庫〇 追加 DL DL
MG
並列		 932447 LT125MG 126 38 112 18 40 25 136,000 在庫 在庫〇 追加 DL DL
MG
並列		 932448 LT150MG 151 44.2 143 18 40 36 192,000 在庫 在庫〇 追加 DL DL
MG
並列		 932449 LT200MG 202 57 190 18 40 65 322,000 在庫 在庫〇 追加 DL DL
MG
並列		 932450 LT250MG 253 75.5 248 18 50 135 535,000 在庫 在庫△ 追加 DL DL

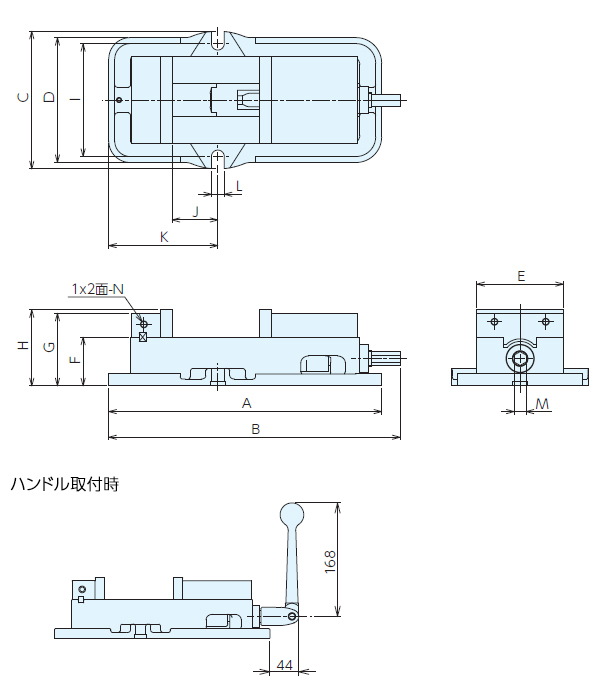

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I J K L M N(並目)
932101 LT100M 319 340.5 160 146 101 57 85 89 132 53.5 127.5 15 14 M8x1.25
932102 LT125M 356 388.5 186 178 126 64 97 102 160 60.3 140 15 16 M8x1.25
932103 LT150M 425 464 229 210 151 73 111 117.2 192 80.4 173 18 19 M8x1.25
932104 LT200M 553 589.5 289 279 202 84 134 141 248 95 215 22 22 M12x1.75
932105 LT250M 694 738.5 369 334 253 98.5 161.5 174 310 118.9 270 24 22 M12x1.75
932446 LT100MG 319 340.5 160 146 101 57 85 89 132 53.5 127.5 15 14 M8x1.25
932447 LT125MG 356 388.5 186 178 126 64 97 102 160 60.3 140 15 16 M8x1.25
932448 LT150MG 425 464 229 210 151 73 111 117.2 192 80.4 173 18 19 M8x1.25
932449 LT200MG 553 589.5 289 279 202 84 134 141 248 95 215 22 22 M12x1.75
932450 LT250MG 694 738.5 369 334 253 98.5 161.5 174 310 118.9 270 24 22 M12x1.75

特長

■浮き上がり防止機構が内蔵されており、クランプ時の可動体・ワークの浮き上がりを防止します。
■口金位置の取替えにより、大きな口開きが得られます。
■並列を出して製品を納入することが可能です。（無償）
　詳細は「特注品対応」をご確認ください。

[付属品]
標準ガイドブロック(2個1組)適合溝巾18mm ･･･ 1組
標準口金･･ 2枚1組-1セット
ハンドル･･ 1本
吊ボルト･･ 2個(LT250M ･ LT250MGのみ)

※マシンバイスの仕様を一部変更しました（2023.8～）
バイス底面に設けていた回転台との組み合わせ用の穴を無くしました。
詳細は「その他」をご確認ください。

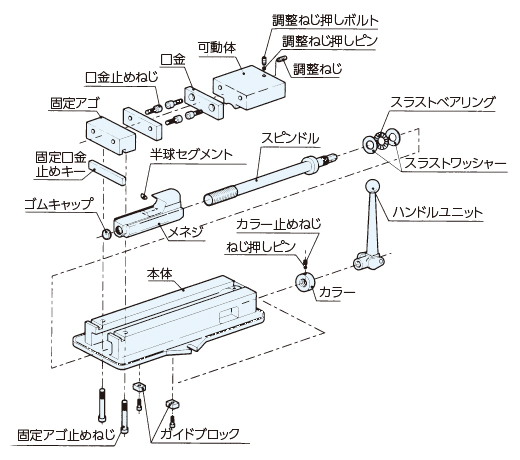

構成図

使用方法

■口開きの増大



口金位置の取替えにより、大きな口開きが得られます。



●口金の取替位置による口開き


LT100M 0～102 48～150 115～217 163～265
LT125M 0～112 56～168 140～252 196～308
LT150M 0～143 63～206 160～303 223～366
LT200M 0～190 85～275 199～389 284～474
LT250M 0～248 110～358 233～501 366～614

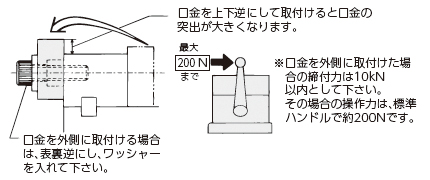

●口金の取替方法





  最大操作トルクNm 口金外側使用時
LT100M 30 10kN
LT125M 40 10kN
LT150M 45 10kN
LT200M 50 10kN
LT250M 80 10kN

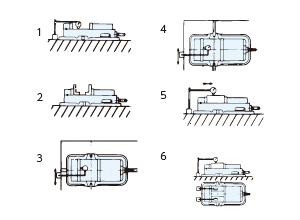

精度規格



（静的精度）

№ 検査事項（100mmにつき）規格 旧JIS規格（0級） ナベヤ規格値
1 本体底面と口金スベリ面との平行度 0.015 0.010
2 口金と口金スベリ面との直角度（直角より小なること） 0.030 0.015
3 本体底面のガイドブロックと口金くわえ面の直角度 0.015 0.010
4 本体底面のガイドブロックと口金くわえ面の平行度 0.015 0.010



（締め付け精度）

№ 検査事項（100mmにつき）規格 旧JIS規格（0級） ナベヤ規格値
5 締め付けたテストブロックの上面と本体底面の平行度 0.020 0.015
6 締め付けた時のテストブロックの上面の浮き上がり 0.030 0.015

特注品対応

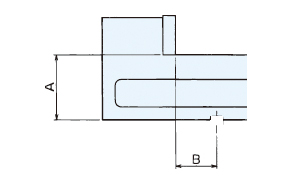

■並列品のご注文について



A・Bを何台でも0.02以内に揃えます。

並列料金は不要です。

ご注文方法は以下をご確認ください。





●初めてご購入される場合

ご注文の際、ご使用される機械の溝巾をご連絡ください。



●追加でご注文される場合

ご注文の際、ご使用される機械の溝巾をご連絡ください。

その他

■バイスの一部仕様変更について（2023.8～）



生産上の都合により、バイス底面に設けていた穴を無くしました。

すでに「マシンバイスシリーズ回転台（廃番）」をお持ちの場合、バイスと組み合わせて使用することができませんので、予めご了承下さい。
