• ERON

RoHS対応

ロックタイトMCジグバイス

E-9575

仕様/価格

タイプ オーダーNo. No. 口巾 口深 口開 標準ガイド
ブロック巾
締付力
kN
質量
kg
価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
LT-JV 904905 LT630JV 160 75 350 18 40 100 900,000 在庫 在庫△ 追加 DL DL
LT-JVG
(並列仕様)
911120 LT630JVG 160 75 350 18 40 100 900,000 在庫 お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A D E F G H I J K L(並目) M N O P Q R S T U V W X Y
904905 LT630JV 749 180 150 62.5 160 75 110 250 156 4-M12x1.75 200 200 100 150 200 18 18 18 14 185 52 52 0.15
911120 LT630JVG 749 180 150 62.5 160 75 110 250 156 4-M12x1.75 200 200 100 150 200 18 18 18 14 185 52 52 0.15

仕様/価格 ジョイントバー

オーダー
有効長さ 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
915089 LTJV-0 - 4,360 廃番 在庫△ 追加 DL DL
915090 LTJV-150 150 7,050 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダー
A B C D E F
915089 LTJV-0 67.5 52 - 14 16 -
915090 LTJV-150 217.5 52 150 14 16 23

特長

■浮上り防止機構により、可動体・ワークの浮上りを抑えます。
■PAT.Pの油圧機構が組込んであり操作がスムーズです。
■横形MCの2面、4面、イケールと同等の精度が出してあります。
■立形MC、フライス盤用としてもご利用いただけます。
■旧JIS0級を凌ぐ精度です。

[付属品]
標準ガイドブロック(2個1組)適合溝巾18㎜・・・1組
ハンドル・・・1本
ハンドルジョイント・・・全長50、150 各1本
吊用アイボルトM14・・・2個
※付属ハンドルの変更について
2024年9月受注分より標準付属のハンドルが変更になりました。詳細は「使用方法」をご確認ください。

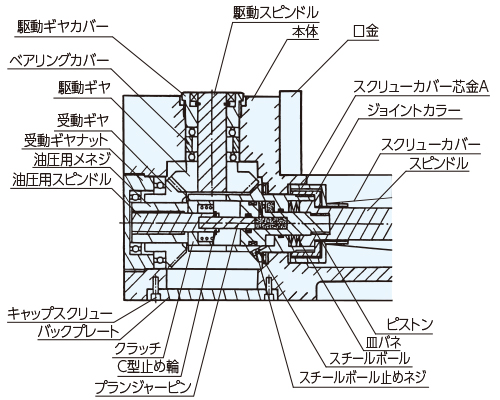

構成図

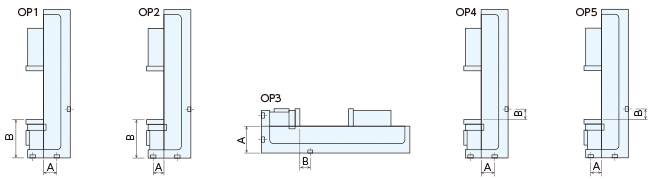

使用例

使用方法

並列品のご注文について(A・Bを何台でも0.01以内に揃えます)

◆初めてご購入される場合

下図の並列パターンよりご選択ください。(G1~G6)
ご注文の際、この並列パターン(記号)とご使用機械の溝巾(G1の場合不要)をご連絡下さい。

◆追加ご注文の場合

お手持ちのバイスはの製造№(ネームプレートに打刻)と並列パターン(記号)をご連絡下さい。
並列料金は不要です。

操作位置

◆ハンドル操作は、2ヶ所でできます。
◆立てた場合は、下方で操作ができ、寝かせた場合は、ワークの近くで操作ができますので、段取りがスムーズに素早くできます。
◆通常のバイスと同様の位置のハンドル操作で可動体の送り操作ができます。

締付力

◆締付力は油圧に切りかわってからのハンドル回転数でわかります。
1回転:  8kN
2回転:16kN
3回転:24kN
4回転:32kN
5回転:40kN

使用方法

技術情報

標準付属ハンドルの切り替わりについて
標準付属のハンドルが2024年9月より変更となっております。詳細は以下にてご確認ください。
追加購入の場合は切替後のハンドルをご購入ください。旧仕様のハンドルは製作できませんのでご了承ください。

切替時期 ~2024年8月 2024年9月~
製品
オーダー№ 943950 943951
型式 LT-14HN195C LT-14HN210C
組合せジョイント ジョイントLTJV-0
(ジョイント全長67.5mm)
ジョイントLTJV-0
(ジョイント全長217.5mm)
ジョイントKTC-HJ20
(ジョイント全長50mm)
ジョイントKTC-HJ120
(ジョイント全長150mm)
バイス取付
寸法
締付操作側
挿入時
送り操作側
挿入時

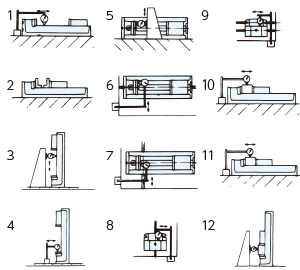

精度規格

精度規格(静的精度)

■静的精度

検査事項(100mmにつき)規格 旧JIS規格(0級) ナベヤ規格
1 本体底面と口金スベリ面との平行度 0.015 0.010
2 口金と口金スベリ面との直角度(直角より小なること) 0.030 0.015
3 本体底面と口金スベリ面との直角度(立型に設置した時) - 0.010
4 本体底面と固定口金くわえ面との平行度(立型に設置した時) - 0.010
5 本体側面と固定口金くわえ面と直角度 - 0.010
6 本体底面のガイドブロックと固定口金くわえ面との直角度 0.020 0.010
7 本体底面のガイドブロックと固定口金くわえ面との平行度 0.020 0.010
8 本体底面のガイドブロックと口金スベリ面との直角度(立型に設置した時) 0.020 0.010
9 本体底面のガイドブロックと口金スベリ面との平行度(立型に設置した時) 0.020 0.010

■締付精度

検査事項(100mmにつき)規格 旧JIS規格(0級) ナベヤ規格
10 締付けたテストブロックの上面と本体底面との平行度 0.020 0.015
11 締付けたテストブロックの上面の浮き上がり 0.030 0.020
12 締付けたテストブロックの上面浮き上がり(立型に設置した場合) - 0.020
