ロックタイトダブルクランプバイス
E-9675
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R | S | T（並目） | U | V |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 956973 | LTM100WL | 385 | 57 | 104 | 101 | 32 | 48 | 0-70.5 | 14 | 12 | 6 | 18 | 7 | 75.5 | 192.5 | 108.5 - 62.5 | 6 | 14 | 67 | 86 | M8x1.25 | 167.5 | 27-189 | |
| 958038 | LTM150WL | 520 | 73 | 154 | 151 | 44.2 | 53 | 0-103 | 14 | 17 | 6 | 18 | 7 | 100.5 | 260 | 136.5 - 66.5 | 6 | 19 | 85.5 | 130 | M8x1.25 | 259 | 53-259 |
特長
-
■2個のワークを同時に素早くクランプでき、段取り時間を短縮できます。
■2個のサイズの異なるワークも同時にクランプができます。
■ロックタイト浮上防止機構により、締付時のワークの浮上がりを抑えます。
■付属の部品の交換で、シングルクランプタイプにできます。
■本体はダクタイル鋳鉄(FCD600)製で、摺動面に焼入（HRC45）が施してあります。
[付属品]
標準ガイドブロック(2個1組)適合溝巾18mm･･･1組
ハンドル･･1本
シングルクランプタイプ用組替え部品･･1式
※口開の()寸法は、シングルクランプタイプとして使用時。

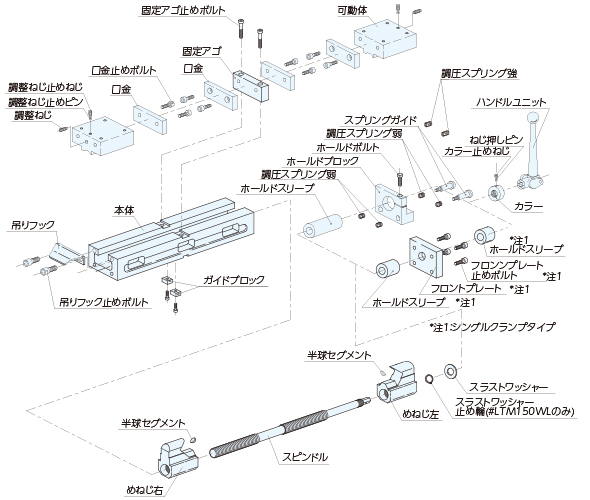

構成図
使用方法
■口開きの増大
口金位置の取替えにより、大きな口開きが得られます。
●口金の取替位置による口開き
 |
 |
 |
 |
|
| LTM100WL | 0-70.5 | 97-167.5 | 131-201.5 | 242-383 |
| LTM150WL | 0-103 | 130-231 | 169-270 | 312-518 |

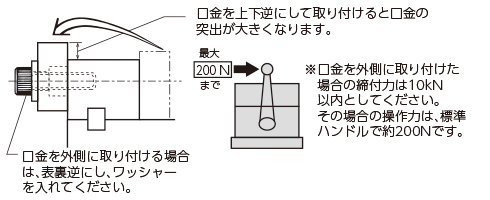

●口金の取替方法
■２個のサイズの異なるワークをクランプする場合
左右の可動体は任意の位置を中心に対称に開閉します。

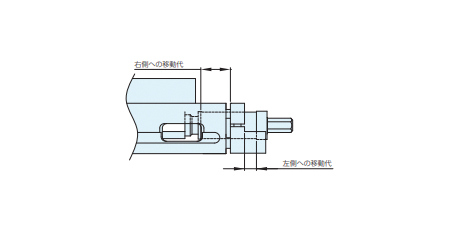

ホールドボルトを緩めるとスピンドルが移動できるようになります。
よって、ハンドルを右側とすると左右の可動体の中心をLTM100WLの場合、左に13mm、右に33mm移動させることができます。
２つのワークの最大差は図の通りです。
ワークをセットし、仮締めの状態でホールドボルトを締め、スピンドルを固定してください。
| 移動代 | A＜B | A＞B | ||||
|---|---|---|---|---|---|---|
| 右 | 左 | A | B | A | B | |
| LTM100WL | 33 | 13 | 4.5 | 70.5 | 70.5 | 44.5 |
| LTM150WL | 36 | 34 | 31 | 103 | 103 | 33 |
-

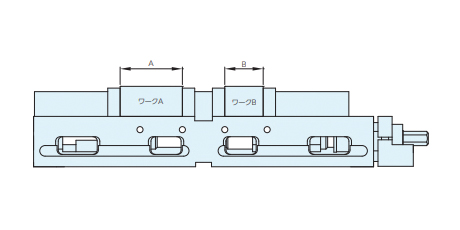

2つの同じサイズのワークをクランプしているとき
-
A<Bのとき
-

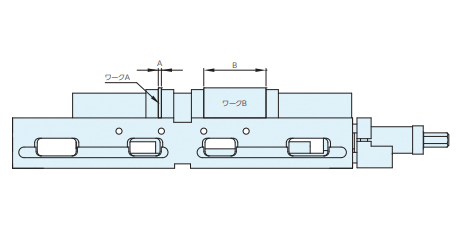

A>Bのとき

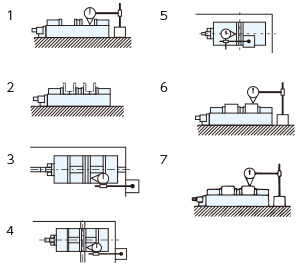

精度規格
●静的精度
| № | 検査事項（100mmにつき）規格 | 旧JIS規格（0級） | ナベヤ規格 |
|---|---|---|---|
| 1 | 本体底面と口金スベリ面との平行度 | 0.015 | 0.010 |
| 2 | 口金と口金スベリ面との直角度 | 0.030 | 0.025 |
| 3 | 本体底面のガイドブロックと口金くわえ面の平行度 | 0.015- | 0.020 |
| 5 | 両固定口金の平行度 | - | 0.020 |
●締付精度
| № | 検査事項（100mmにつき）規格 | 旧JIS規格（0級） | ナベヤ規格 |
|---|---|---|---|
| 6 | 締付けたテストブロックの上面と本体底面との平行度 | 0.020 | 0.010 |
| 7 | 締付けたときのテストブロックの上面の浮き上がり | 0.030 | 0.015 |
