RoHS対応

【廃番】クランピングユニット7110A

E-9700A

  • 【廃番】クランピングユニット7110A PIC1

  • 【廃番】クランピングユニット7110A PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
No.		 No. 適合
T溝巾		 ねじの
呼び
(並目)		 最大操作
トルク
N・m		 最大
締付力
kN		 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
927027 7110A-0810 10 M8x1.25 17 4.1 0.35 19,900 廃番 お問合わせ 追加 DL DL
904422 7110A-1012 12 M10x1.5 44 8.2 0.58 19,900 廃番 お問合わせ 追加 DL DL
904423 7110A-1214 14 M12x1.75 78 13.1 0.6 19,900 廃番 お問合わせ 追加 DL DL
904424 7110A-1216 16 M12x1.75 78 13.1 0.62 19,900 廃番 お問合わせ 追加 DL DL
904425 7110A-1218 18 M12x1.75 78 13.1 0.65 19,900 廃番 お問合わせ 追加 DL DL
904426 7110A-1618 18 M16x2 130 15.2 1.66 25,000 廃番 お問合わせ 追加 DL DL
904427 7110A-1620 20 M16x2 130 15.2 1.7 25,000 廃番 お問合わせ 追加 DL DL
904428 7110A-1622 22 M16x2 130 15.2 1.76 25,000 廃番 お問合わせ 追加 DL DL
904429 7110A-1624 24 M16x2 130 15.2 1.85 25,000 廃番 お問合わせ 追加 DL DL
904430 7110A-1628 28 M16x2 130 15.2 1.97 25,000 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
No.		 No. A B C D(並目) E F G H I J K(並目)
927027 7110A-0810 22 22 50 M8x1.25 80 25 12 30-45 8 13-31 M8x1.25
904422 7110A-1012 25 25 65 M10x1.5 110 32 16 33-50 10 18-48 M10x1.5
904423 7110A-1214 25 25 65 M12x1.75 110 32 16 34-50 10 17.5-46 M12x1.75
904424 7110A-1216 25 25 65 M12x1.75 110 32 16 34-50 10 17.5-46 M12x1.75
904425 7110A-1218 25 25 65 M12x1.75 110 32 16 34-50 10 17.5-46 M12x1.75
904426 7110A-1618 30 30 82 M16x2 142 40 30 65-85 13 23.5-63.5 M16x2
904427 7110A-1620 30 30 82 M16x2 142 40 30 65-85 13 23.5-63.5 M16x2
904428 7110A-1622 30 30 82 M16x2 142 40 30 65-85 13 23.5-63.5 M16x2
904429 7110A-1624 30 30 82 M16x2 142 40 30 65-85 13 23.5-63.5 M16x2
904430 7110A-1628 30 30 82 M16x2 142 40 30 65-85 13 23.5-63.5 M16x2

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
【廃番】クランピングユニット7110A S45C 焼入 黒染め

特長

■スペーサーエレメントによって加工物(ワーク)に合った高さが迅速に得られます。

構成図



  部品構成   部品構成
① クランピングボルト ⑥ 六角ナット
② フランジナット ⑦ サポートスクリュー
③ クランプＧストレート ⑧ クランプベース
④ 平座金 ⑨ Ｔスロットナット
⑤ スプリング

使用方法

治具ベースに配置したら、六角ナットを締めてクランプベースを固定してください。
サポートスクリューでクランプ高さを調整してください。
フランジナットを締め付けることで、クランプできます。
付属のＴスロットナットを使用しないで、タップ穴の取り付けることもできます。



■注意事項

本製品は単独で使用するもので、7110Bシリーズとの互換性がありません。



●仕様

№ ねじ呼び 最大操作トルク N･m 最大締付力 kN 最大高さ mm
7110-12 M12 50 15 500
7110-16 M16 140 30 1100

取付方法

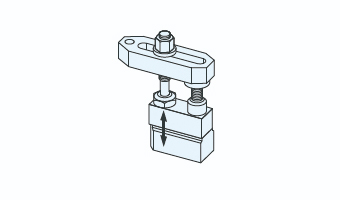

スペーサーエレメントによって加工物(ワーク)に合った高さが迅速に得られます。

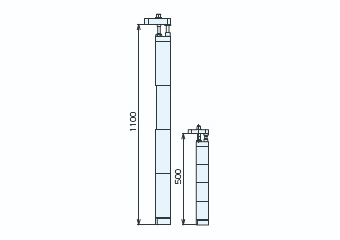

スペーサーエレメントは4つまで積み重ねることができます。M12は最大500mmまで、M16は最大1100mmまでクランプできます。

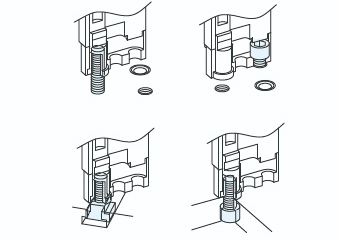

取付方法が選べます。



タップ穴、T溝、裏座ぐりのジグプレートにも取付可能です。

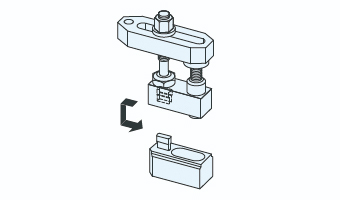

連結は差し込んでスライドするだけ。



単純な動作でクランプを構築することができます。

ユニットとユニットのインターロックにより
縦横、確実に固定されます。
