ダブルスイングクランプB型
E-9337
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| オーダー No. |
No. | 適合 T溝巾 |
クランプ 距離 (片側) |
最大 操作トルク N・m |
最大 締付力 kN |
質量kg | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | |||||||||||
| 926762 | EWD44300B | 14 | 40 | 40 | 5 | 0.8 | 48,800 | 在庫 | 在庫△ | 追加 |
|
|
| 926763 | EWD40600B | 14 | 50 | 40 | 5 | 1.3 | 69,000 | 在庫 | 在庫〇 | 追加 |
|
|
| 926764 | EWD40105B | 14 | 50 | 40 | 5 | 1.5 | 72,500 | 在庫 | 在庫〇 | 追加 |
|
|
| 926765 | EWD40135B | 14 | 50 | 40 | 5 | 1.8 | 74,500 | 在庫 | 在庫〇 | 追加 |
|
|
| 926766 | EWD60135B | 14 | 67 | 40 | 5 | 3.3 | 92,500 | 在庫 | お問合わせ | 追加 |
|
|
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー No. |
No. | A | B | C | D | E | F | G | H | I | J(並目) | K | L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 926762 | EWD44300B | 80 | 70 | 40 | 18.3 | R7.25 | 29 | 27-35 | 16 | 36 | M12x1.75 | 19 | - | |
| 926763 | EWD40600B | 100 | 80 | 40 | 20 | R24 | 19 | 52-60 | 16 | 36 | M12x1.75 | 19 | 40 | |
| 926764 | EWD40105B | 100 | 80 | 40 | 20 | R24 | 19 | 75-95 | 16 | 36 | M12x1.75 | 19 | 40 | |
| 926765 | EWD40135B | 100 | 80 | 40 | 20 | R24 | 19 | 101-120 | 16 | 36 | M12x1.75 | 19 | 40 | |
| 926766 | EWD60135B | 134 | 114 | 50 | 20 | R24 | 22 | 100-120 | 16 | 55 | M12x1.75 | 19 | 60 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| ダブルスイングクランプB型 | クランプバー：SCM420 シリンダー：S45C シリンダーホルダー：SCM420 |
クランプバー：焼入(HRC57-63) シリンダー：焼入(HRC27-33) シリンダーホルダー：焼入(HRC54-60) |
クランプバー：黒染め(四三酸化鉄被膜) シリンダーホルダー：黒染め(四三酸化鉄被膜) |
特長
-
横振り自在でワークの脱着が可能です。Ｔ溝にも、タップ穴にも使えます。
専用ハイトアジャストサポートでクランプ高さをワークに合わせることができます。
[付属品]TスロットナットTNM1412K1個
構成図
EWD44300B
| 部品構成 | |
|---|---|
| ① | 六角ボルト |
| ② | 平座金 |
| ③ | 球面座金 |
| ④ | スイングヘッド |
| ⑤ | 平座金 |
| ⑥ | スプリング |
| ⑦ | ホルダー |
| ⑧ | 六角穴付止めねじ（平先） |
EWD40600B,4015B,40135B,60135B
| 部品構成 | |
|---|---|
| ① | 六角ボルト |
| ② | 平座金 |
| ③ | 球面座金 |
| ④ | スイングヘッド |
| ⑤ | シリンダー |
| ⑥ | スプリング |
| ⑦ | シリンダーホルダー |
| ⑧ | 六角穴付止めねじ（平先） |
使用方法
六角ボルトを締めるとクランプヘッドが下降し、クランプします。
六角ボルトを緩めると、内臓スプリングによりクランプヘッドが上昇します。
■注意事項
最大操作トルクを超える操作は、クランプの耐久性に影響を及ぼします。
既定のトルク内でご使用ください。
クランプストロークの範囲内でご使用ください。
それ以上で使用されると、クランプの損傷の原因になります。
Ｔ溝巾14以外でご使用される場合は、ねじ穴貫通タイプのＴスロットナットをお使いください。
両締のクランプですので、片側だけでクランプしないでください。

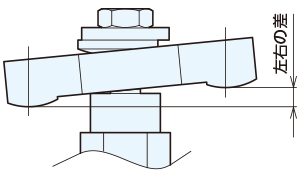

球面座金の性能上、使用できる左右の高さの差は表の通りです。
ワークのバラツキにご注意下さい。
| № | 左右の差 |
|---|---|
| EWD44300B | 4.5 |
| EWD40600B | 7.5 |
| EWD40105B | 7.5 |
| EWD40135B | 7.5 |
| EWD60135B | 10 |
使用方法
クイックレバーを回し、スイングヘッドがワークに当たるまで下げます。
ワークに当たったら、クイックレバーを45度程戻し、ハンドルを倒します。
カム機構により、スイングヘッドが下がり、クランプ状態となります。
クイックレバーを起こすと、内臓スプリングによりクランプヘッドが上昇します。
