アライニングボルト7110DH

E-9730

仕様/価格

オーダー
No.
No. ネジ径 ネジ長 質量
g
価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
919460 7110DH-M8 M8x1.25 25 25 14,600 在庫 在庫〇 追加 DL DL
919461 7110DH-M10 M10x1.5 30 55 18,500 在庫 在庫〇 追加 DL DL
919462 7110DH-M12 M12x1.75 35 56 21,500 在庫 在庫〇 追加 DL DL
919463 7110DH-M16 M16x2 40 128 29,700 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー
No.
No. A(並目) B C D E F G
919460 7110DH-M8 M8x1.25 11.6 25 5.5 13 13 4
919461 7110DH-M10 M10x1.5 15.7 30 8.6 17 17 5
919462 7110DH-M12 M12x1.75 15.7 35 8.6 19 17 6
919463 7110DH-M16 M16x2 20.7 40 10.5 24 24 8

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
アライニングボルト7110DH SCM435 焼入HRC30±5 黒染め

特長

■先端が凹凸に仕上げてあり、ワークのすべりを最小限に押さえることができます。
■ボールは9°までフレキシブルに回転、傾斜面でも確実にクランプします。

[付属品]
六角ナット:1個

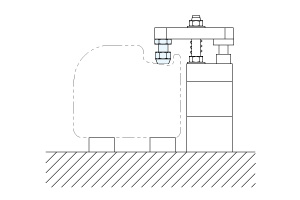

使用例
