RoHS対応

クランプGストレート

E-9700G

仕様/価格(1個価格)

オーダーNo. No. 最大適合ボルト径 全長 全巾 全高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
904470 7110G-12 M12 110 32 16 0.26 7,000 在庫 在庫〇 追加 DL DL
904471 7110G-16 M16 142 40 30 0.75 10,200 在庫 在庫〇 追加 DL DL

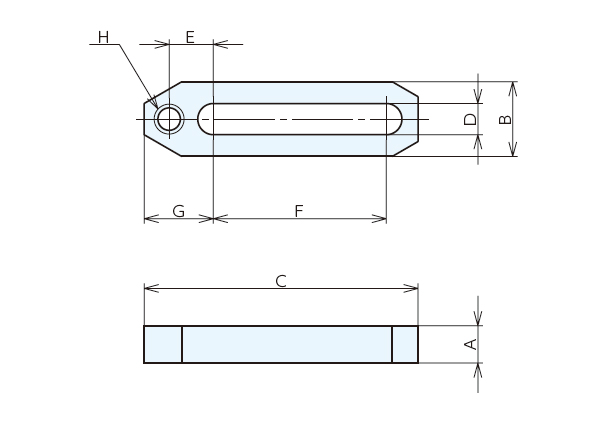

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H(並目)
904470 7110G-12 16 32 110 13 17.5 69.5 27.5 M12X1.75
904471 7110G-16 30 40 142 18 23.5 90 36.5 M16X2

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
クランプGストレート S45C 焼入HRC30±5 黒染め

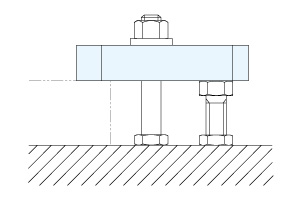

使用例
