• ERON

RoHS対応

ユニバーサルクランプ

E-9307N

  • ユニバーサルクランプ PIC1

  • ユニバーサルクランプ PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
No.		 No. 適合T
溝巾		 クランピング
スタッド		 フランジ
ナット		 Ｔスロット
ナット		 クランプ
距離		 最大操作
トルク
N・m		 最大
締付力
kN		 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
903296 EUC090PN1 14 BC12145 FNM0012 TNM1412 20-39 55.8 8.9 0.83 7,650 在庫 在庫〇 追加 DL DL
903314 EUC090PN2 16 BC12145 FNM0012 TNM1612 20-39 55.8 8.9 0.84 7,750 在庫 在庫〇 追加 DL DL
903315 EUC090PN3 12 BC10145 FNM0010 TNM1210 20-39 32.4 6.1 0.77 7,750 在庫 在庫〇 追加 DL DL
903316 EUC090PN4 14 BC10145 FNM0010 TNM1410 20-39 32.4 6.1 0.8 7,750 在庫 お問合わせ 追加 DL DL
903297 EUC100PN1 18 BC16175 FNM0016 TNM1816 25-48.5 136 17.4 1.44 12,800 在庫 在庫〇 追加 DL DL
903317 EUC100PN2 20 BC16175 FNM0016 TNM2016 25-48.5 136 17.4 1.46 12,900 在庫 在庫〇 追加 DL DL
903318 EUC100PN3 18 BC14175 FNM0014 TNM1814 25-48.5 85.8 12.5 1.37 12,900 在庫 在庫〇 追加 DL DL
903319 EUC100PN4 16 BC14175 FNM0014 TNM1614 25-48.5 85.8 12.5 1.34 12,900 在庫 在庫〇 追加 DL DL
903298 EUC120PN1 22 BC20200 FNM0020 TNM2220 34-56 265 25.3 2.59 19,900 在庫 在庫〇 追加 DL DL
903320 EUC120PN2 24 BC20200 FNM0020 TNM2420 34-56 265 25.3 2.62 20,400 在庫 在庫〇 追加 DL DL
903321 EUC120PN3 26 BC20200 FNM0020 TNM2620 34-56 265 25.3 2.69 20,400 在庫 在庫〇 追加 DL DL
903322 EUC120PN4 20 BC18200 FNM0018 TNM2018 34-57 145 19.3 2.41 20,400 在庫 在庫〇 追加 DL DL
903328 EUC120PN5 22 BC18200 FNM0018 TNM2218 34-57 145 19.3 2.49 20,400 在庫 在庫〇 追加 DL DL
903329 EUC120PN6 24 BC18200 FNM0018 TNM2418 34-57 145 19.3 2.52 20,400 在庫 在庫〇 追加 DL DL
904864 EUC120PN7 18 BC16200 FNM0016 TNM1816 34-58.5 136 18.1 2.33 20,400 在庫 在庫〇 追加 DL DL
904865 EUC120PN8 16 BC14200 FNM0014 TNM1614 34-59.5 85.8 11.3 2.22 20,400 在庫 在庫〇 追加 DL DL
903299 EUC150PN1 28 BC24250 FNM0024 TNM2824 42-71.5 458 26.4 4.83 26,700 在庫 在庫〇 追加 DL DL
903323 EUC150PN2 32 BC24250 FNM0024 TNM3224 42-71.5 458 26.4 4.96 30,200 在庫 在庫〇 追加 DL DL
903324 EUC150PN3 28 BC22250 FNM0022 TNM2822 42-72 280 24.5 4.68 27,300 在庫 在庫〇 追加 DL DL
903325 EUC150PN4 26 BC22250 FNM0022 TNM2622 42-74 280 24.5 4.59 27,300 在庫 在庫〇 追加 DL DL
904868 EUC150PN5 24 BC20250 FNM0020 TNM2420 42-74 265 30.6 4.42 27,300 在庫 在庫〇 追加 DL DL
904869 EUC150PN6 22 BC20250 FNM0020 TNM2220 44-75 265 30.6 4.39 27,300 在庫 在庫〇 追加 DL DL
904866 EUC150PN7 20 BC18250 FNM0018 TNM2018 72-75.5 145 15.6 4.18 27,300 在庫 在庫〇 追加 DL DL
904867 EUC150PN8 18 BC16250 FNM0016 TNM1816 72-76 136 18.2 4.09 27,300 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
No.		 No. A B C D E F G H I J K L
903296 EUC090PN1 0-90 39 33 72 20 95 115 38 42 15 R13 51°
903314 EUC090PN2 0-90 39 33 72 20 95 115 38 42 15 R13 51°
903315 EUC090PN3 0-90 39 33 72 20 95 115 38 42 15 R13 51°
903316 EUC090PN4 0-90 39 33 72 20 95 115 38 42 15 R13 51°
903297 EUC100PN1 0-100 48.5 45 93.5 25 112 137 42 46 16 R16 47°
903317 EUC100PN2 0-100 48.5 45 93.5 25 112 137 42 46 16 R16 47°
903318 EUC100PN3 0-100 48.5 45 93.5 25 112 137 42 46 16 R16 47°
903319 EUC100PN4 0-105 48.5 45 93.5 25 112 137 42 46 16 R16 47°
903298 EUC120PN1 0-100 56 99 155 34 151 185 50 55 20 R20 33°
903320 EUC120PN2 0-100 56 99 155 34 151 185 50 55 20 R20 33°
903321 EUC120PN3 0-100 56 99 155 34 151 185 50 55 20 R20 33°
903322 EUC120PN4 0-105 57 94.5 151.5 34 151 185 50 55 20 R20 35°
903328 EUC120PN5 0-105 57 94.5 151.5 34 151 185 50 55 20 R20 35°
903329 EUC120PN6 0-105 57 94.5 151.5 34 151 185 50 55 20 R20 35°
904864 EUC120PN7 0-115 58.5 85 143.5 34 151 185 50 55 20 R20 39°
904865 EUC120PN8 0-125 59.5 75.5 135 34 151 185 50 55 20 R20 43°
903299 EUC150PN1 0-125 71.5 123 194.5 42 190 232 65 71 23 R25 33°
903323 EUC150PN2 0-125 71.5 123 194.5 42 190 232 65 71 23 R25 33°
903324 EUC150PN3 0-130 72 120 192 42 190 232 65 71 23 R25 34°
903325 EUC150PN4 0-140 74 111.5 185.5 42 190 232 65 71 23 R25 37°
904868 EUC150PN5 0-140 74 111.5 185.5 42 190 232 65 71 23 R25 37°
904869 EUC150PN6 0-145 75 105.5 180.5 42 190 232 65 71 23 R25 39°
904866 EUC150PN7 0-150 75.5 99.5 175 42 190 232 65 71 23 R25 41°
904867 EUC150PN8 0-155 76 96.6 172.5 42 190 232 65 71 23 R25 42°

仕様/価格 本体

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 適合機種 クランプストローク 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
910008 EUC090-BD EUC-090PN(1 - 4) 90 5,250 在庫 在庫〇 追加 DL DL
910009 EUC100-BD EUC-100PN(1 - 4) 100 9,450 在庫 在庫〇 追加 DL DL
910010 EUC120-BD EUC-120PN(1 - 8) 120 16,200 在庫 在庫〇 追加 DL DL
910011 EUC150-BD EUC-150PN(1 - 8) 150 21,700 在庫 在庫〇 追加 DL DL

仕様/価格　半円筒座金

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 適合機種 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
910012 EUC090-WH12 EUC-090PN1,2 950 在庫 在庫〇 追加 DL DL
910013 EUC090-WH10 EUC-090PN3,4 950 在庫 在庫〇 追加 DL DL
910014 EUC100-WH16 EUC-100PN1,2 1,310 在庫 在庫〇 追加 DL DL
910015 EUC100-WH14 EUC-100PN3,4 1,310 在庫 在庫〇 追加 DL DL
910018 EUC120-WH20 EUC-120PN1,2,3 1,890 在庫 在庫〇 追加 DL DL
910019 EUC120-WH18 EUC-120PN4,5,6 1,890 在庫 在庫〇 追加 DL DL
910020 EUC120-WH16 EUC-120PN7 1,890 在庫 在庫〇 追加 DL DL
910021 EUC120-WH14 EUC-120PN8 1,890 在庫 在庫〇 追加 DL DL
910022 EUC150-WH24 EUC-150PN1,2 2,890 在庫 在庫〇 追加 DL DL
910023 EUC150-WH22 EUC-150PN3,4 2,890 在庫 在庫〇 追加 DL DL
910024 EUC150-WH20 EUC-150PN5,6 2,890 在庫 在庫〇 追加 DL DL
910025 EUC150-WH18 EUC-150PN7 2,890 在庫 在庫〇 追加 DL DL
910026 EUC150-WH16 EUC-150PN8 2,890 在庫 在庫〇 追加 DL DL

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
ユニバーサルクランプ S45C 半円筒座金・フランジナット・クランピングスタッド・Tスロットナット：焼入れ(HRC25～35) 本体：ニス塗り
スイベルパッド：銅メッキ
半円筒座金：ニッケルクロムメッキ
フランジナット・クランピングスタッド・Tスロットナット：黒染め（四三酸化鉄被膜）

特長

■締付力は、6.1～30.6kNと幅広い締付力よりお選び頂けます。
■締付ストロークが大きいので背の高いワークから低いワークまで無段階で締付できます。
■スイベルパッドがクランプ面にフィットするので、垂直に締付けられます。
■スイベルパッドは銅メッキがしてあるため、締付時のワークへの傷を付きにくくします。
■Tスロットナットを外してタップ穴で使うこともできます。
■本体が鍛造品のため削り出し品に比べて強度が高いです。

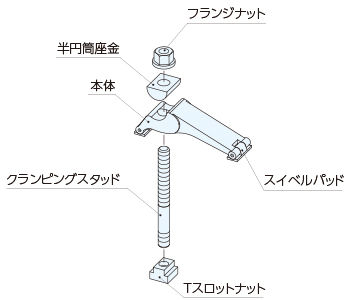

構成図

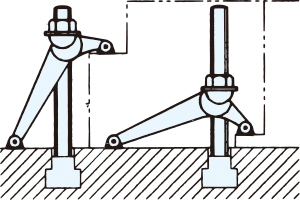

使用例

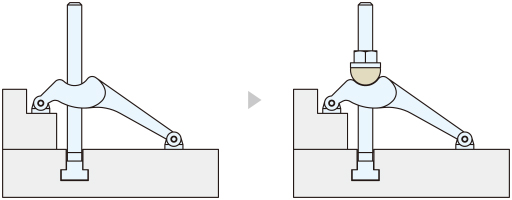

・本体をワークに当て、フランジナットを締めると半円筒座金とスイベルパッドの可動により無段階でワークをクランプします。

・マシニング加工のワーククランプでご使用いただけます。





スイベルパッドがワーク、クランプ取り付け面にフィットし、垂直に締め付けられます。

本製品は T スロットナット付ですが、外して使用することも可能です。

使用方法

テーブルまたはジグベースの溝にＴスロットナットを挿入し、クランピングスタッドをＴスロットナットに取り付けてください。

本体のスイベルパッドをワークにあて、もう片方のスイベルパッドをテーブルまたはジグベースにあてます。

半円筒座金を入れ、フランジナットで締めつけることでクランプすることができます。







■注意事項

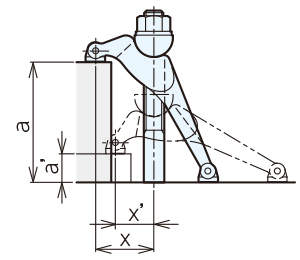

本製品はワークの高さ(a)により、クランプポイント(x)が変化します。締付力、ワーク、刃具干渉にご注意ください。





・最大操作トルクを超える操作は、クランプの耐久性に影響を及ぼします。規定の操作トルク内でご使用ください。

・締付ストロークの範囲内でご使用ください。

能力

以下で各型式ごとの操作トルクに対する締付力の相関図をご確認いただけます。

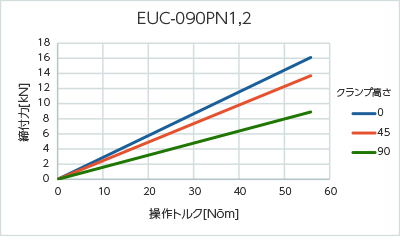

EUC-090PN1,2

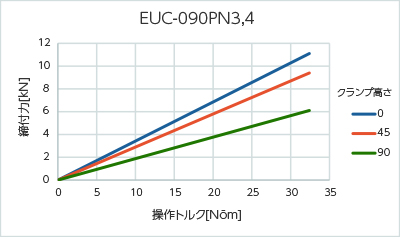

EUC-090PN3,4

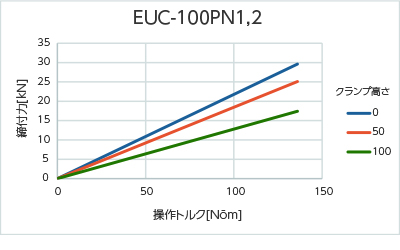

EUC-100PN1,2

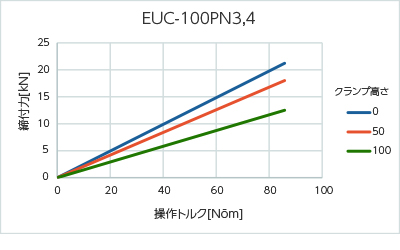

EUC-100PN3,4

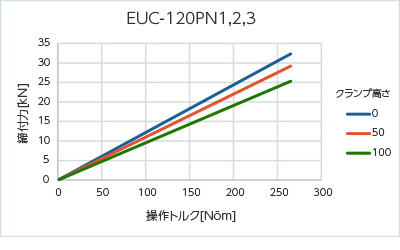

EUC-120PN1,2,3

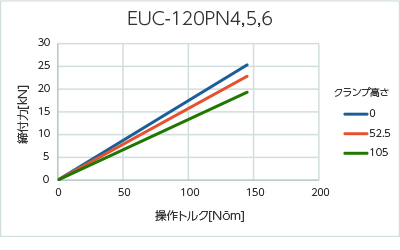

EUC-120PN4,5,6

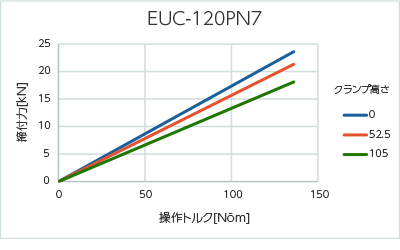

EUC-120PN7

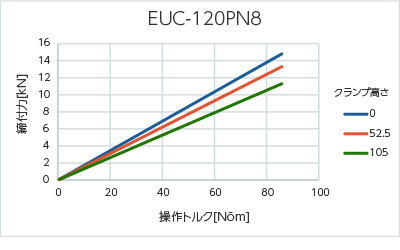

EUC-120PN8

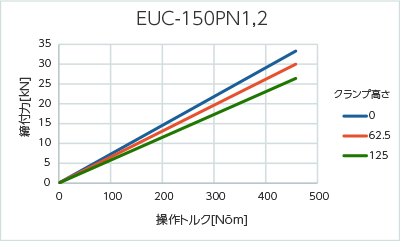

EUC-150PN1,2

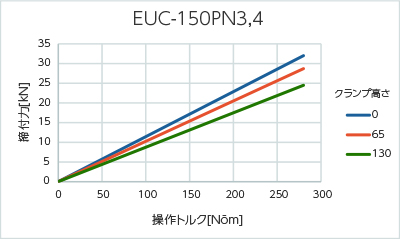

EUC-150PN3,4

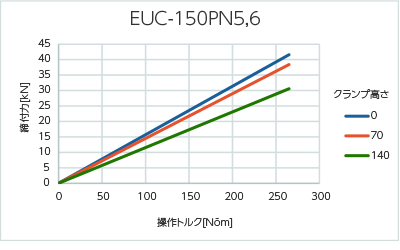

EUC-150PN5,6

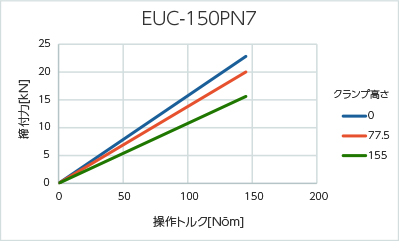

EUC-150PN7

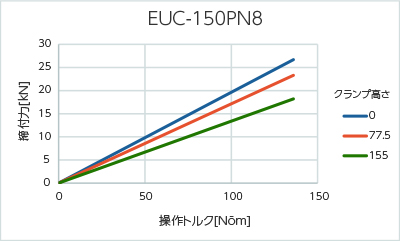

EUC-150PN8





修理対応

当該製品の修理対応は行っておりません。異常がみられる場合は新しいものと交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
